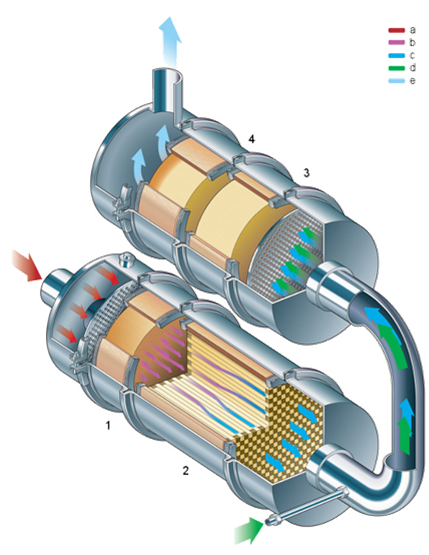

c reprezintă emisii de NOx

c reprezintă emisii de CO(NH₂)₂

2 este catalizator de oxidare

2 este filtrul de particule

creșterea concentrației de NO_x

creșterea concentrației de  HC

scăderea temperaturii maxime a gazelor din cilindru

creșterea presiunii maxime din ciclul motor

un filtru de funingine

un reactor catalitic de reducere selectivă a NOx

un reactor de hidroliză pentru obținerea amoniacului din uree

un reactor de oxidare pentru CO, HC și NO

există concentrații relativ ridicate de HC nearse și produși ai oxidărilor parțiale

amestecul este prea sărac, devenind neinflamabil

amestecul este prea bogat, devenind neinflamabil

există cantități relativ ridicate de funingine

pentru regenerarea BaCO₃, se injectează aer suplimentar la intrarea în catalizator

se îmbogățește amestecul timp de câteva secunde pentru regenerarea BaCO₃

într-o primă etapă, se oxidează NO în NO₂ într-un catalizator special destinat

procesul de stocare a NO_x are loc atunci când motorul funcționează cu amestecuri sărace

funingine

NO_x

HC și compuși de oxidare parțială

calamină

c reprezintă emisii de NOx

c reprezintă emisii de CO(NH₂)₂

2 este catalizator de oxidare

2 este filtrul de particule

reduce concentrația de NO­_x

introduce o parte din doza pe ciclu în cilindrul motorului în timpul procesului de admisie

introduce o parte din doza pe ciclu în cilindrul motorului, în cursa de comprimare, înaintea injecției principale

introduce o parte din doza pe ciclu în poarta supapei de admisie când aceasta este deschisă

crește temperatura din camera de ardere

amplifica excesiv neuniformitatea în funcționarea motorului

crește concentrația de NOx din gazele de evacuare

amplifica fenomenul de stingere a flăcării în masa gazelor

se utilizează aditivi introduși în motorină

se impregnează cu aditivi structura poroasă a filtrului

se menține circa 60 secunde motorul la turația maximă limitată de regulator

se montează un încălzitor electric la intrarea în filtru
