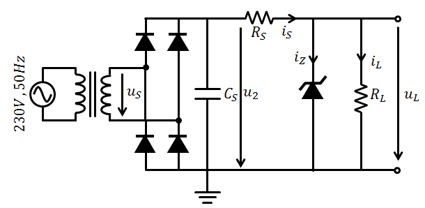

Calculer en pour que les limites de fonctionnement de la diode Zener soient respectées

Berechnen Sie in so, dass die Betriebsgrenzen der Zenerdiode eingehalten werden

Calculez la valeur crête  de la tension en tenant compte de la chute de tension des diodes.

Berechnen Sie den Spitzenwert der Spannung en unter Berücksichtigung des Spannungsabfalls der Dioden.

Useff=10;VZ=8,2;rz=4,1;dU2p=10;PZmax=0,33;IZmin=5*1e-3;RL=680;RS=120

Est-ce-que ce circuit respecte le limite de courent minimal de diode Zener? Repondez 1 pour OUI et 0 pour NON.

Erfüllt diese Schaltung die Mindeststromgrenze der Zenerdiode? Antworten Sie mit 1 für JA und 0 für NEIN.

Est-ce-que ce circuit respecte le limite de puissance maximale de diode Zener? Repondez 1 pour OUI et 0 pour NON.

Erfüllt diese Schaltung die maximale Leistungsgrenze der Zenerdiode? Antworten Sie mit 1 für JA und 0 für NEIN.

Calculez l'ondulation   de la tension en

Berechnen Sie Die Welligkeit   der Spannung in

Calculez le courant maximum mesuré dans la diode Zener en .

Berechnen Sie den maximal gemessenen Strom in der Zenerdiode in .

Calculez le courant minimale mesuré dans la diode Zener en .

Berechnen Sie den minimalen gemessenen Strom in der Zenerdiode in .

Calculer la valeur crête du courant dans la résistance en

Berechnen Sie den Spitzenwert   des Stroms im Widerstand in

Calculez le puissance maximum mesuré dans la diode Zener en .

Berechnen Sie die in der Zenerdiode gemessene maximale Leistung in .

Calculez l'ondulation   de la tension en

Berechnen Sie Die Welligkeit   der Spannung in
