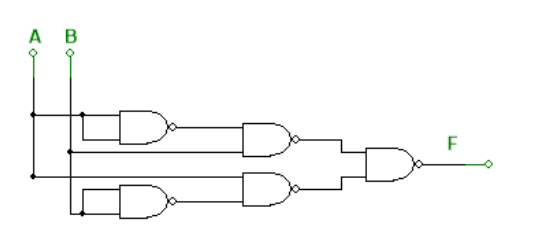

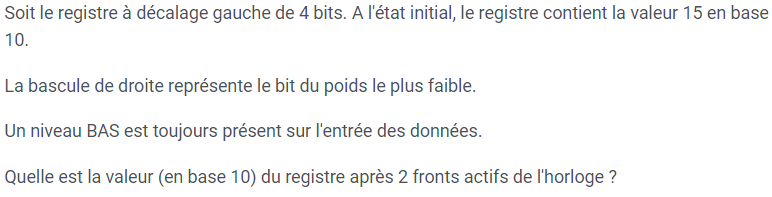

Quelle est la fonction réalisée par le circuit :

On considère le circuit de la figure ci-dessous où l’état initial des bascules est donné par .

Déterminer les sorties et au 3^ème front montant de l'horloge.

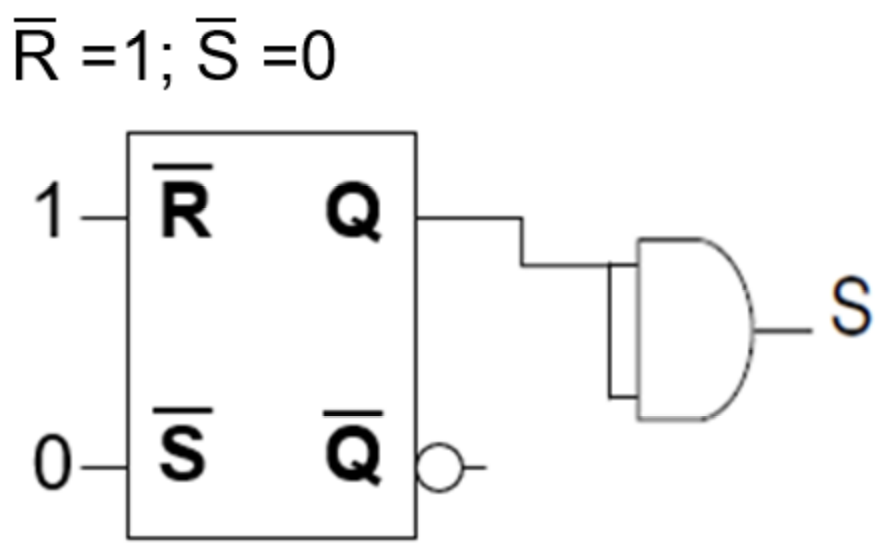

Quel est l'état présent à la sortie S de la porte ET ?

Entrer une valeur binaire :

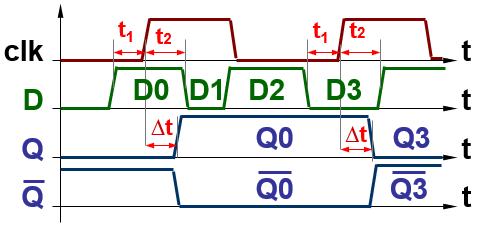

D’après les chronogrammes ci-dessous,  représente :

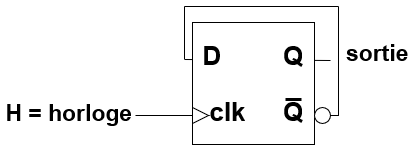

Soit le circuit ci-dessous :

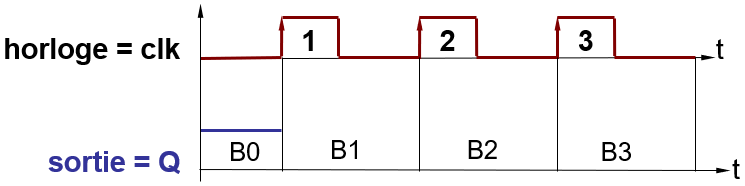

L'état initial B0 de la sortie est : Q = 1 = B0

Entrer les états de la sortie Q : B0 B1 B2 B3  (exemple : 1011)

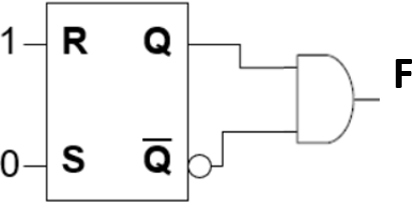

Quel est l'état à la sortie F (quand R =1; S=0) :

Entrer une valeur binaire :

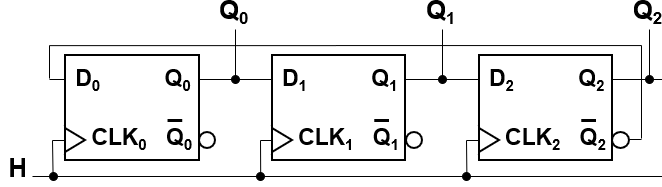

Soit le registre représenté par le circuit ci-dessous ayant comme conditions initiales les sorties Q = 0

Quelle est la valeur des états Q0 Q1 Q2 après le premier front montant de l'horloge H.

Entrer une valeur binaire pour Q0Q1Q2. (par exemple: 101)

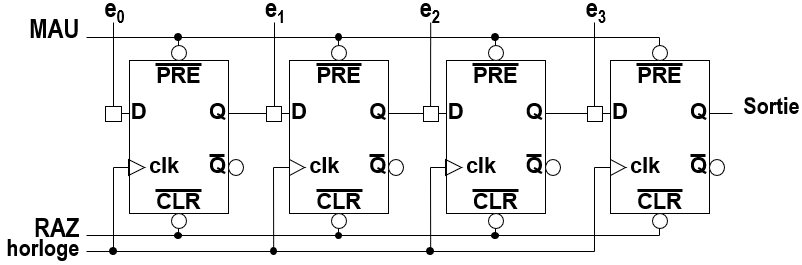

Soit le registre ci-dessous avec ei les entrées de données tel que:

On appelle ce registre :

Soit le circuit ci-dessous :

L'état initial B0 de la sortie est : Q = 1 = B0

Entrer les états de la sortie Q : B0 B1 B2 B3  (exemple : 1011)
