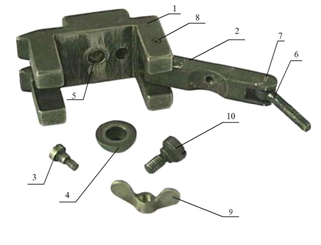

1 – корпус, 2 – планка, 3 гвинт, 4 – п’ята, 5 – втулка, 6 – болт, 7 - вісь, 8 - вісь, 9 – гайка, 10 – гвинт

1 – корпус, 2 – планка, 3 гвинт, 4 – гвинт, 5 – втулка, 6 – болт, 7 - вісь, 8 - вісь, 9 – гайка, 10 – втулка

1 – вісь, 2 – корпус, 3 гвинт, 4 – втулка, 5 – болт, 6 - вісь, 7 – гайка, 8 – гвинт, 9 – планка, 10 – п’ята

1- гвинт, 2 – п’ята, 3 – втулка, 4 – болт, 5 - вісь, 6 - вісь, 7 – гайка, 8 – гвинт, 9 – корпус, 10 – планк

1 – планка, 2- гвинт, 3 – п’ята, 4 – втулка, 5 – болт, 6 - вісь, 7 - вісь, 8 – гайка, 9 – гвинт, 10 – корпу

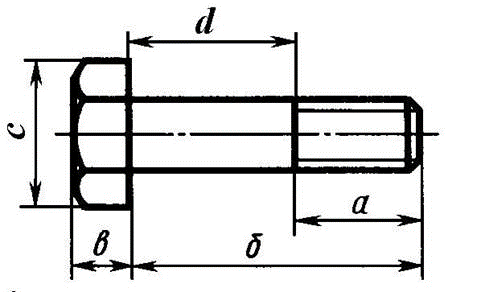

d

δ

а

с

в

Для деталі

Для вала

Для отвору

Для двох розмірів

Для з’єднання

КЧ35- 10 ДСТУ 1215-79

Ст4 ДСТУ 2651-94

Бр ОСЦ 5-5-5 ДСТУ 613-79

Сталь 20ХН ДСТУ 4543-71

СЧ15 ДСТУ 1412-85

Граничне відхилення

Посадка

Поле допуску

Квалітет

Допуск

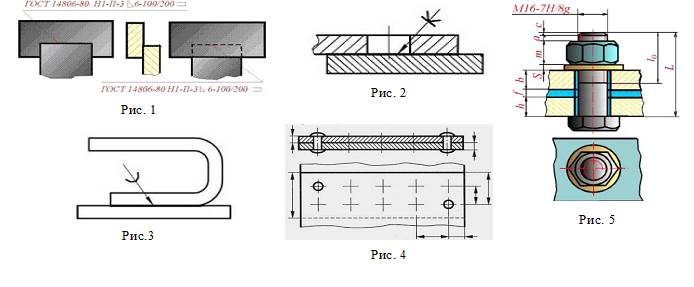

Рис.5

Рис.4

Рис.3

Рис.2

Рис.1

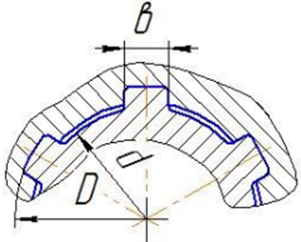

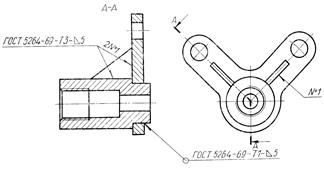

болтове

зварне

шпонкове

шліцьове

заклепкове

шорсткості, що одержують видаленням шару матеріалу (струганням, фрезеруванням, точінням, свердленням, шліфуванням, поліруванням і т і)

шорсткість поверхонь, які одержують литвом, куванням, штампуванням і іншими способами без зняття шару матеріалу, а також поверхні, що не обробляються по даному кресленню

визначає середнє арифметичне відхилення профілю від середньої лінії в межах базової довжини

шорсткість поверхонь, вид обробки яких конструктор не встановлює

Немає правильної відповіді

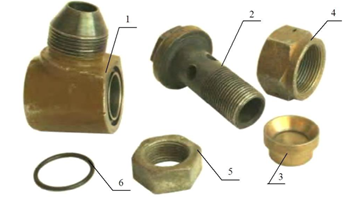

1 – шток, 2 – корпус, 3 – кільце , 4 - гайка, 5 – гайка, 6 – заглушка

3 - гайка, 5 – кільце, 6 – гайка, 2 – корпус, 1 – шток, 4 – заглушка

1 – корпус, 5 – шток, 4 – заглушка, 3 - гайка, 2 – гайка, 6 – кільце

1 - гайка, 2 – шток, 3 – заглушка, 4- корпус, 5 – гайка, 6 – кільце

1 – корпус, 2 – шток, 3 – заглушка, 4 - гайка, 5 – гайка, 6 –кільц

Рис 4

Рис 2

Рис 1

Рис 3

Немає правильної відповіді
