Soit le circuit suivant:

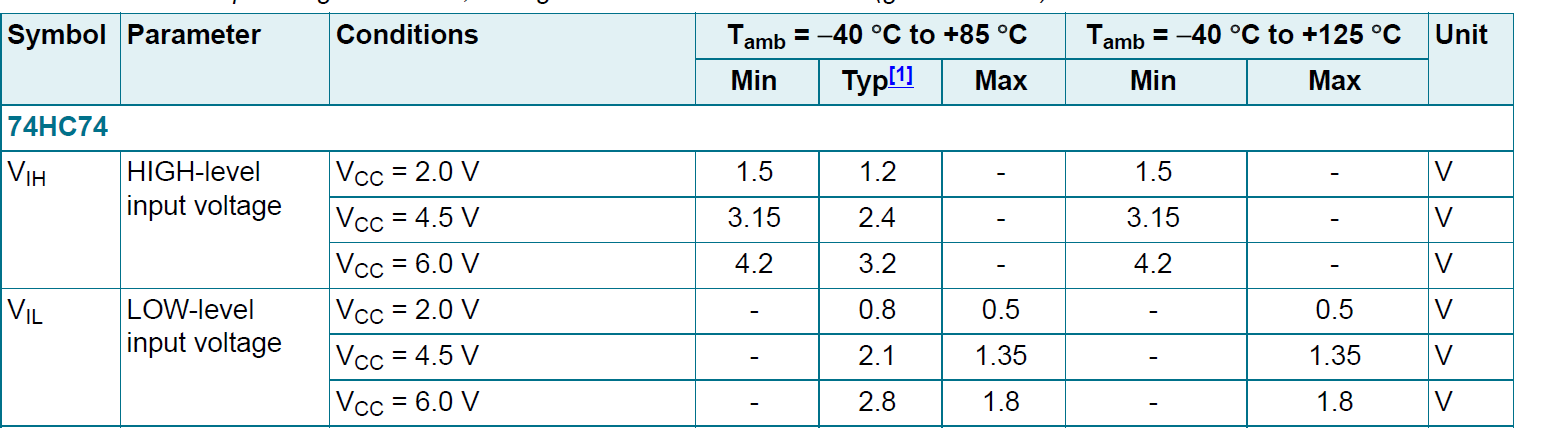

74HC74, quelle est l'affirmation fausse ?
Une
tension en entrée > VIH est un H logique,
Une
tension en entrée < VIL est un L logique,
Le
comportement du composant n’est pas défini pour une tension intermédiaire
(entre VIL et VIH) !
Pour commander dynamiquement 6 capteurs analogiques avec une seule entrée Arduino (A0), on peut :

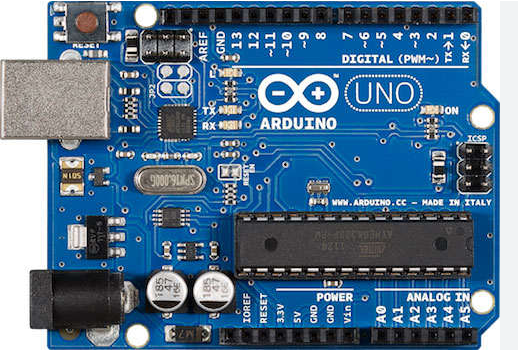

on peut générer un signal PWM sur la broche:
Pour réaliser un compteur qui compte jusqu'à 3 et recommence

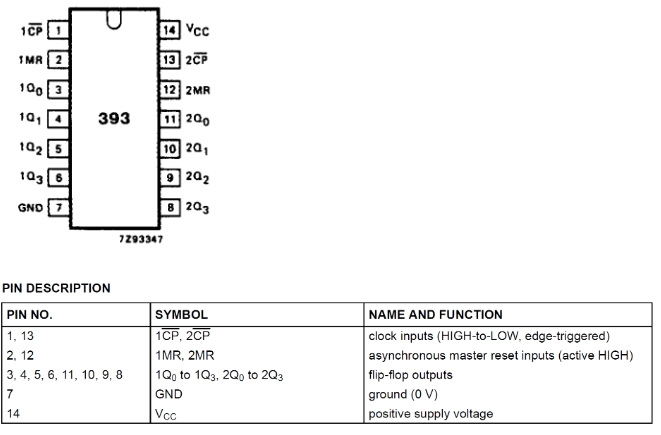

74HC393, quelle (es) affirmation (s) est fausse (s) ?

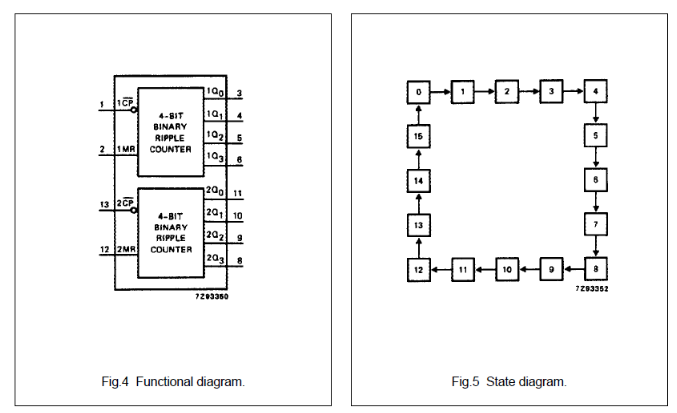

The 74HC/HCT393 are 4-bit binary ripple counters with separate clocks (1CP and 2 CP) and master reset (1MR and 2MR) inputs to each counter. The operation of each half of the "393" is the same as the "93" except no externalclock connections are required.The counters are triggered by a HIGH-to-LOW transition of the clock inputs. The counter outputs are internally connected to provide clock inputs to succeeding stages.
Pour réaliser un compteur qui compte jusqu'à 7 et recommence
Pour réaliser un compteur qui compte jusqu'à 7 et recommence
on peut générer un signal PWM sur la broche:

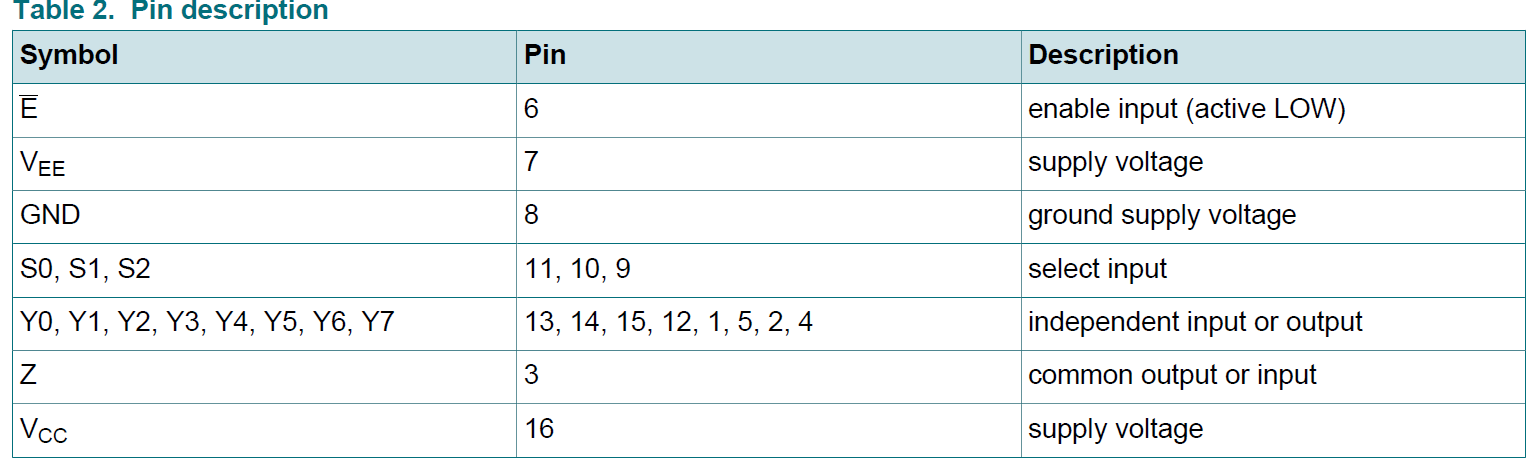

Dans un montage Arduino, on effectue les connexions sur le 74HC4051 suivantes :
S0 est reliée à une broche numérique et reçoit un niveau logique HIGH
S1 est reliée à une broche numérique et reçoit un niveau logique LOW
S2 est reliée à la masse (GND)
E est reliée à la masse (GND)
Quel canal est connecté à Z ?
