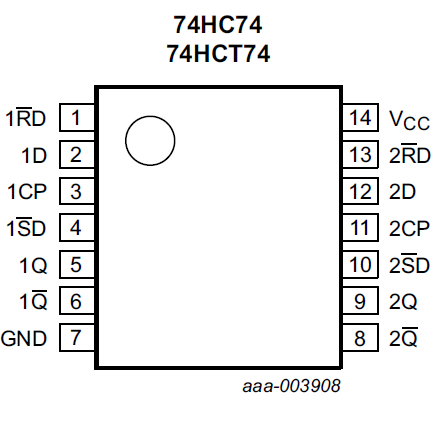

74HC74, quelle est l'affirmation fausse ?

On note que :

H = High-level = « 1 » logique
L = Low-level = « 0 » logique
I = Input
O = Output

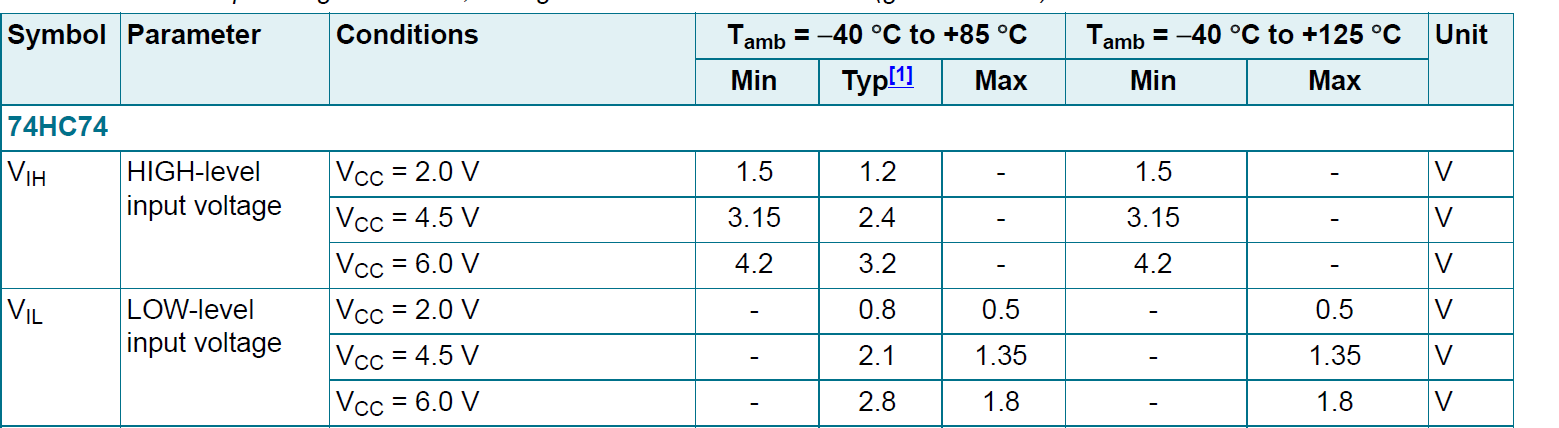

Une tension en entrée > VIH est un H logique,
Une tension en entrée < VIL est un L logique,
Le comportement du composant n’est pas défini pour une tension intermédiaire (entre VIL et VIH) !

Les tensions d'entrée qui codent le valeur logique 0 décroissent avec la tension d'alimentation du composant qui augmente.

Dans les conditions typiques d'utilisation (T = 25°C) la tension d'entrée qui code le niveau logique 0 est toujours un peu inférieure à Vcc/2.

Le composant peut fonctionner de -40 à +85°C

Le composant peut fonctionner de 0 à +85°C

View this question

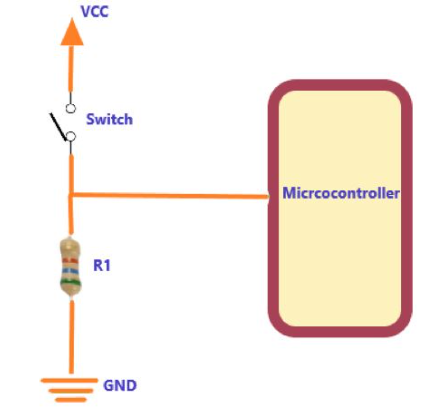

Soit le circuit suivant:

Aucune des réponses proposées

Un front montant est détecté au niveau de l'entrée pin du microcontrôleur lorsque l'interrupteur est fermé

Un front descendant est détecté au niveau de l'entrée pin du microcontrôleur lorsque l'interrupteur est fermé

100%

View this question

74HC74, quelle affirmation est fausse ?

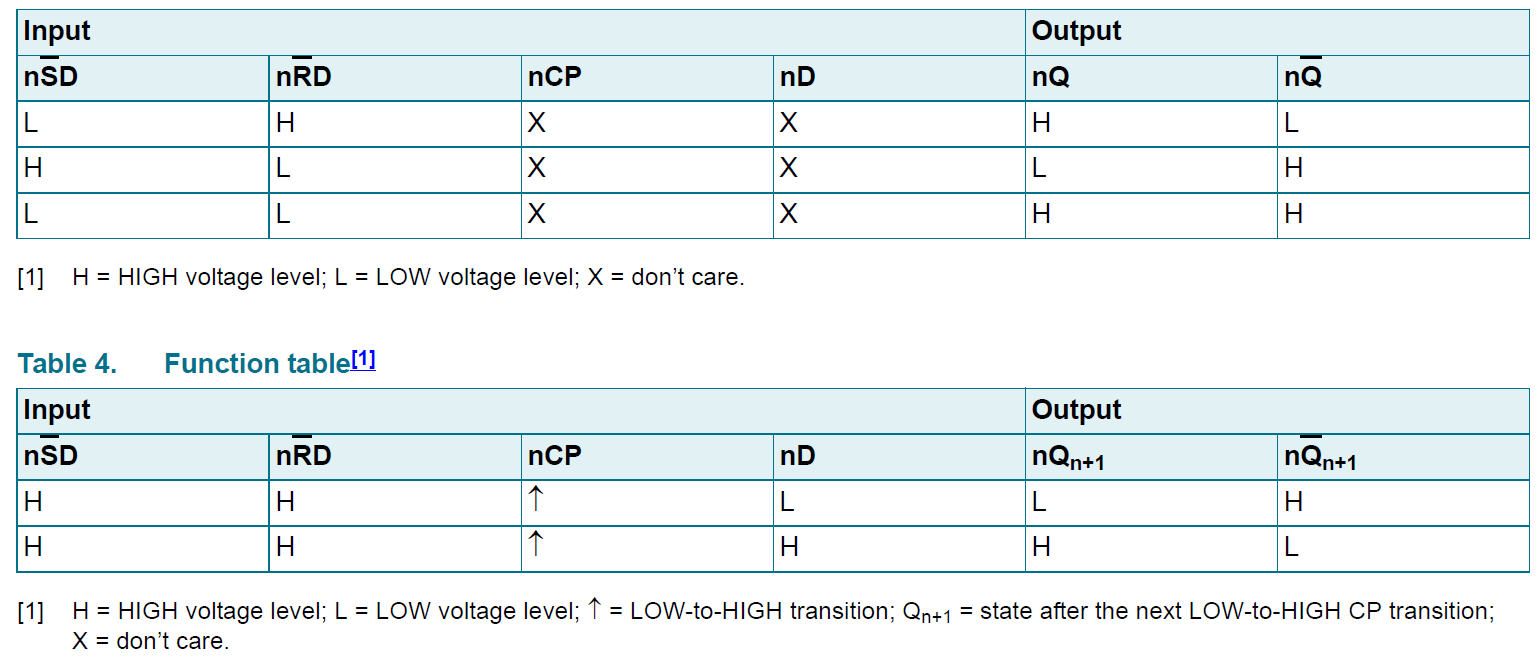

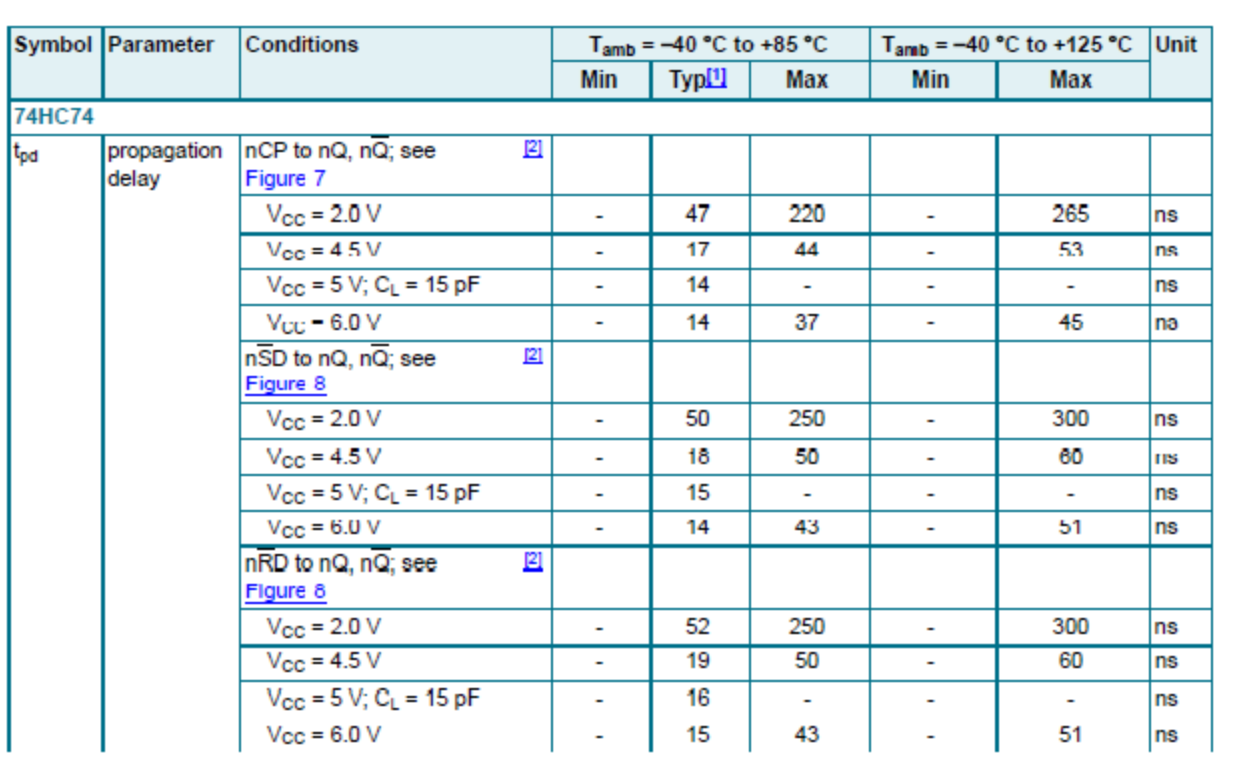

Le temps de propagation de l'entrée /SD (Set, passage à 1 de la sortie) sur la sortie Q diminue avec la tension d'alimentation du composant.

Le temps de propagation de l'entrée /RD (Reset, passage à 0 de la sortie) sur la sortie Q connais moins de variations lorsque Vcc augmente.

Le temps de propagation de l'entrée CP (clock) sur la sortie Q vaut toujours 47 ns.

Le temps de propagation de l'entrée CP (clock) sur la sortie Q diminue avec la tension d'alimentation du composant.

View this question

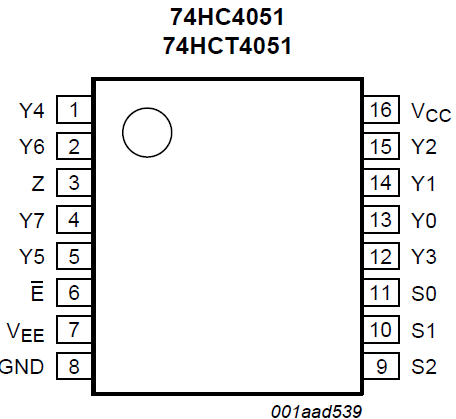

Le circuit intégrés 74 HC4051:

choisir le ou les affirmations correctes:

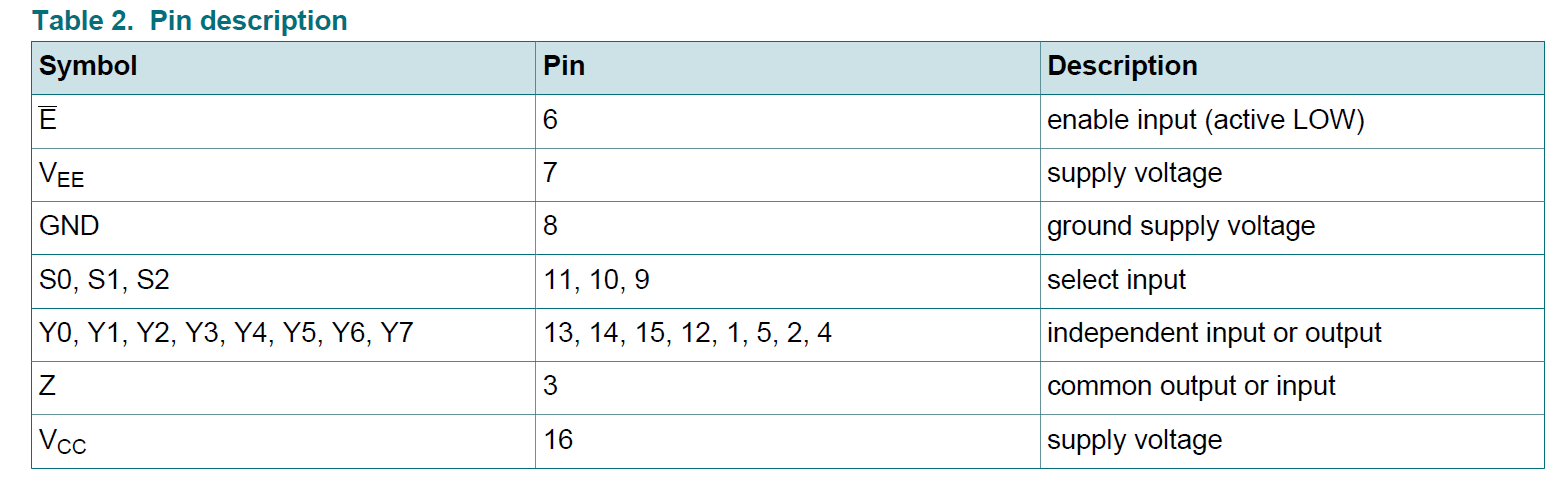

Le pin 6 permet de couper ou d'activer le multiplexage de façon asynchrone

100%

7 voies max peuvent être multiplexées par le composant

Pour sélectionner les voies du multiplexer, il faut activer le circuit intégré en reliant le pin 6 à 5V

Aucunes des réponses proposées

Pour sélectionner les voies du multiplexer, il faut activer le circuit intégré en reliant le pin 6 à 0 V

100%

Pour sélectionner les voies du multiplexer, il faut activer le circuit intégré en reliant le pin 6 au ground

100%

Possède principalement 3 bits de sélection

100%

View this question

74HC74, quelle est l'affirmation fausse ?

On note que :

H = High-level = « 1 » logique
L = Low-level = « 0 » logique
I = Input
O = Output
Une tension en entrée > VIH est un H logique,
Une tension en entrée < VIL est un L logique,
Le comportement du composant n’est pas défini pour une tension intermédiaire (entre VIL et VIH) !

Les tensions d'entrée qui codent le valeur logique 0 décroissent avec la tension d'alimentation du composant qui augmente.

100%

Dans les conditions typiques d'utilisation (T = 25°C) la tension d'entrée qui code le niveau logique 0 est toujours un peu inférieure à Vcc/2.

Le composant peut fonctionner de -40 à +85°C

Le composant peut fonctionner de 0 à +85°C

View this question

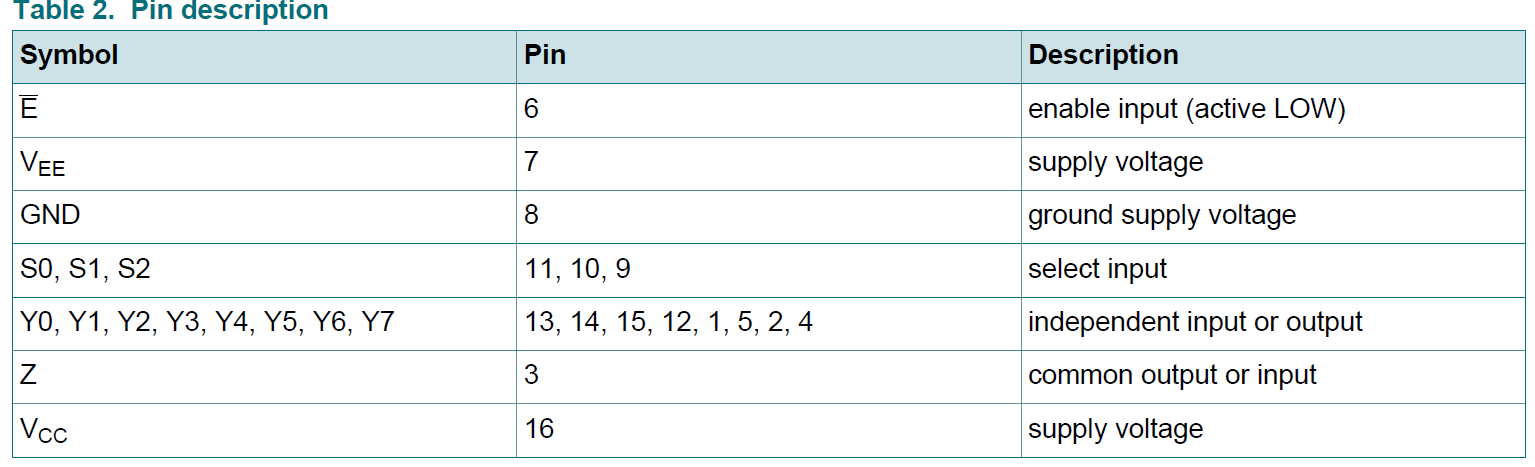

Dans un montage Arduino, on effectue les connexions sur le 74HC4051 suivantes :

S0 est reliée à une broche numérique et reçoit un niveau logique HIGH

S1 est reliée à une broche numérique et reçoit un niveau logique LOW

S2 est reliée à la masse (GND)

E est reliée à la masse (GND)

Quel canal est connecté à Z ?

View this question

Pour commander dynamiquement 6 capteurs analogiques avec une seule entrée Arduino (A0), on peut :

fixer S1 à GND

Connecter les capteurs aux entrées Yx du 74HC4051 et Z à A0

100%

relier E (Enable) à GND

100%

relier E (Enable) à 5V

relier S0, S1 à des broches numériques et S2 à 5V

fixer S3 à GND

relier S0, S1 et S2 à des broches numériques et on les declare comme INPUT dans pinMode

fixer S2 à GND

relier S0, S1 et S2 à des broches numériques et on les declare comme OUTPUT dans pinMode

100%

View this question

74HC393, quelle (es) affirmation (s) est fausse (s) ?

The 74HC/HCT393 are 4-bit binary ripple counters with separate clocks (1CP and 2 CP) and master reset (1MR and 2MR) inputs to each counter. The operation of each half of the "393" is the same as the "93" except no external

clock connections are required.

The counters are triggered by a HIGH-to-LOW transition of the clock inputs. The counter outputs are internally connected to provide clock inputs to succeeding stages.
