fixer S1 à GND

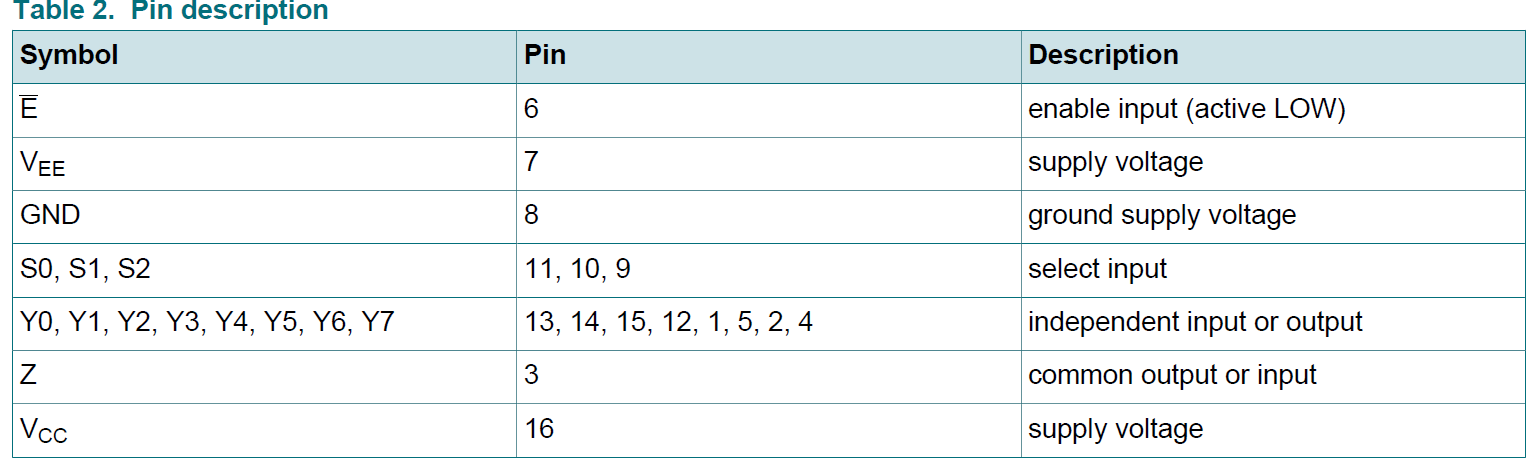

Connecter les capteurs aux entrées Yx du 74HC4051 et Z à A0

relier E (Enable) à GND

relier E (Enable) à 5V

relier S0, S1 à des broches numériques et S2 à 5V

fixer S3 à GND

relier S0, S1 et S2 à des broches numériques et on les declare comme INPUT dans pinMode

fixer S2 à GND

relier S0, S1 et S2 à des broches numériques et on les declare comme OUTPUT  dans pinMode

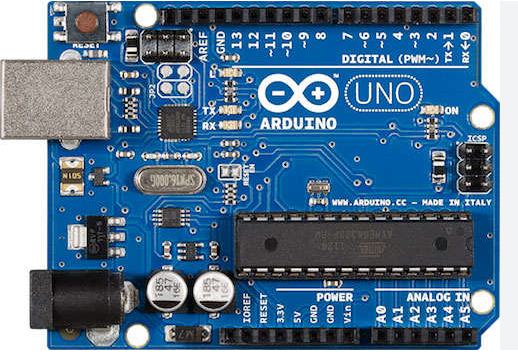

9

8

10

4

3

11

0

12

1

7

Aucune des réponses proposées

2

6

5

Aucune des réponses proposées

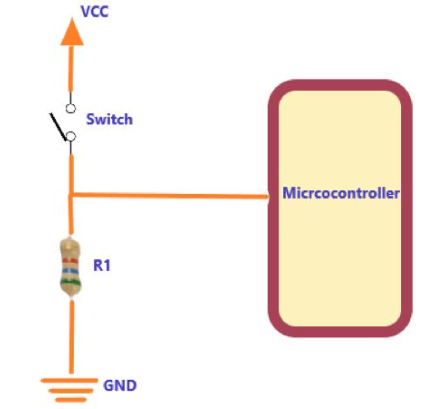

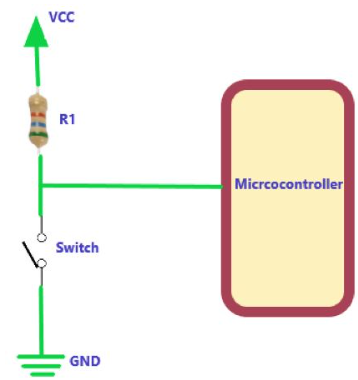

Un front montant est détecté au niveau de l'entrée pin du microcontrôleur lorsque l'interrupteur est fermé

Un front descendant est détecté au niveau de l'entrée pin du microcontrôleur lorsque l'interrupteur est fermé

fixer S1 à GND

Connecter les capteurs aux entrées Yx du 74HC4051 et Z à A0

relier E (Enable) à GND

relier E (Enable) à 5V

relier S0, S1 à des broches numériques et S2 à 5V

fixer S3 à GND

relier S0, S1 et S2 à des broches numériques et on les declare comme INPUT dans pinMode

fixer S2 à GND

relier S0, S1 et S2 à des broches numériques et on les declare comme OUTPUT  dans pinMode

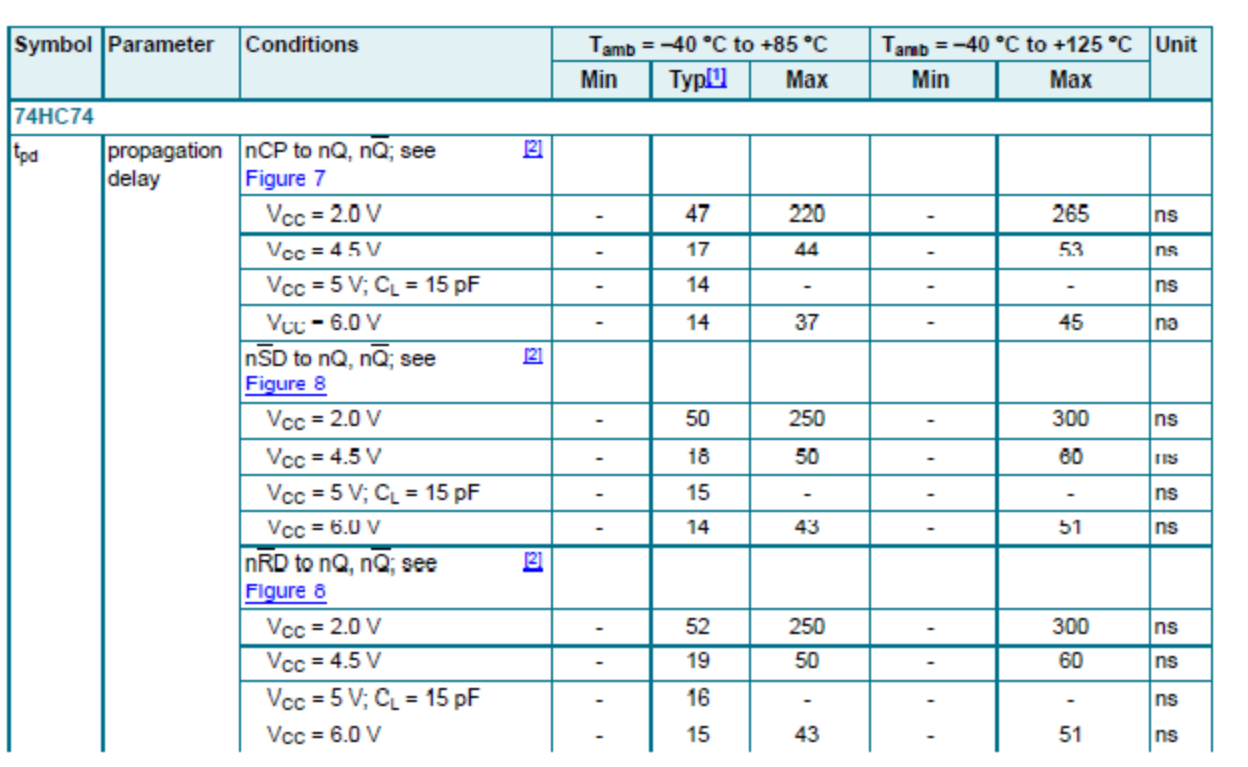

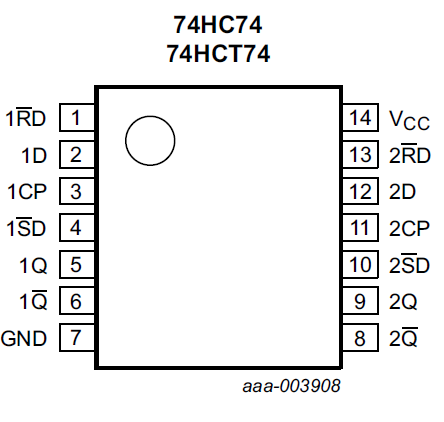

Le temps de propagation de l'entrée /SD (Set, passage à 1 de la sortie) sur la sortie Q diminue avec la tension d'alimentation du composant.

Le temps de propagation de l'entrée /RD (Reset, passage à 0 de la sortie) sur la sortie Q connais moins de variations lorsque Vcc augmente.

Le temps de propagation de l'entrée CP (clock) sur la sortie Q vaut toujours 47 ns.

Le temps de propagation de l'entrée CP (clock) sur la sortie Q diminue avec la tension d'alimentation du composant.

Aucune des réponses proposées

Au borne du condensateur

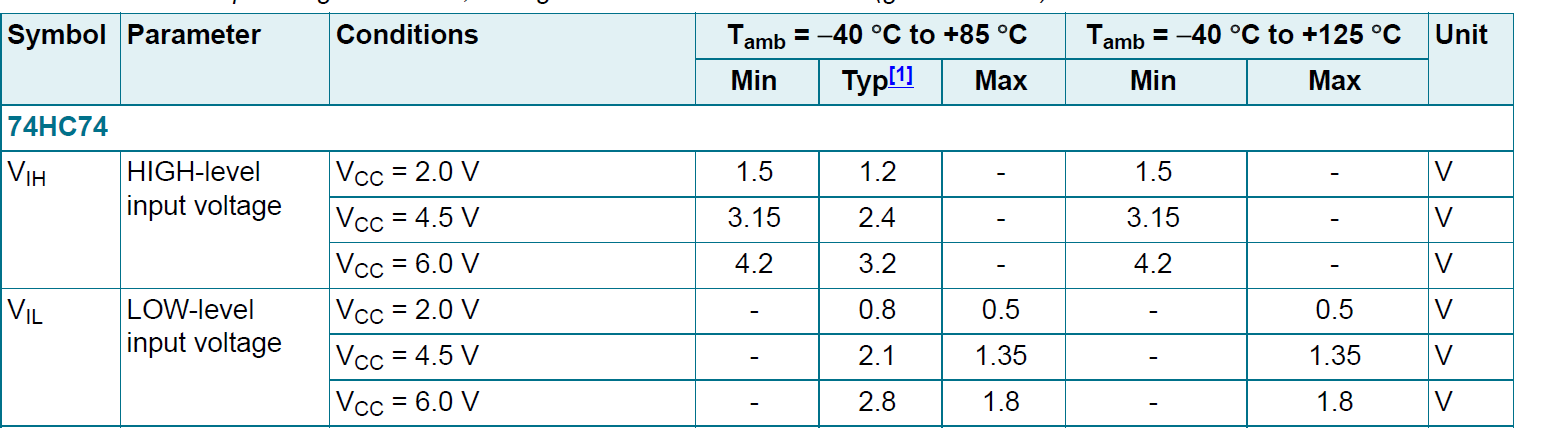

Les tensions d'entrée qui codent le valeur logique 0 décroissent avec la tension d'alimentation du composant qui augmente.

Dans les conditions typiques d'utilisation (T = 25°C) la tension d'entrée qui code le niveau logique 0 est toujours un peu inférieure à Vcc/2.

Le composant peut fonctionner de -40 à +85°C

Le composant peut fonctionner de 0 à +85°C

Aucune des réponses proposées

Un front montant est détecté au niveau de l'entrée pin du microcontrôleur lorsque l'interrupteur est fermé

Un front descendant est détecté au niveau de l'entrée pin du microcontrôleur lorsque l'interrupteur est fermé

9

8

10

4

3

11

0

12

1

7

Aucune des réponses proposées

2

6

5

fixer S1 à GND

Connecter les capteurs aux entrées Yx du 74HC4051 et Z à A0

relier E (Enable) à GND

relier E (Enable) à 5V

relier S0, S1 à des broches numériques et S2 à 5V

fixer S3 à GND

relier S0, S1 et S2 à des broches numériques et on les declare comme INPUT dans pinMode

fixer S2 à GND

relier S0, S1 et S2 à des broches numériques et on les declare comme OUTPUT  dans pinMode
