Programe pišite kar v OB1, uporabite FBD. Izpolnite tabelo oznak (Tag Table). Programe preizkusite na simulatorju.
Prilepite zaslonsko sliko programa.
Na katerih naslovih je V/I modul (klik na V/I modul, zavihek I/O addresses)?
Prilepite zaslonsko sliko programa.

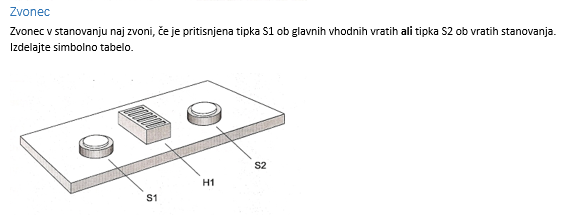

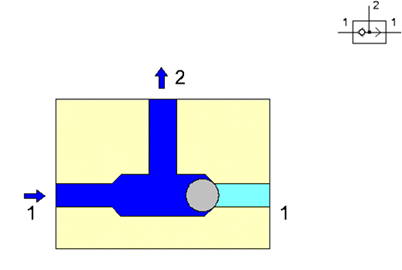

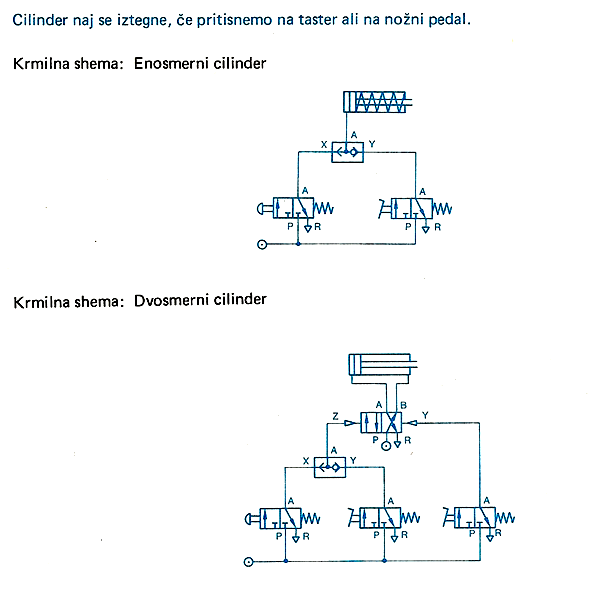

Logični ALI

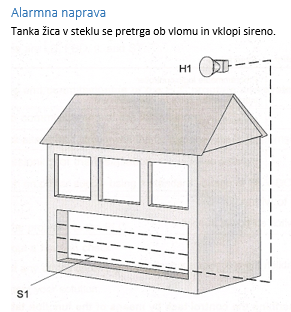

Prilepite zaslonsko sliko.
Prilepite zaslonsko sliko.
Prilepite zaslonsko sliko simulatorja.
Prilepite zaslonsko sliko simulatorja.

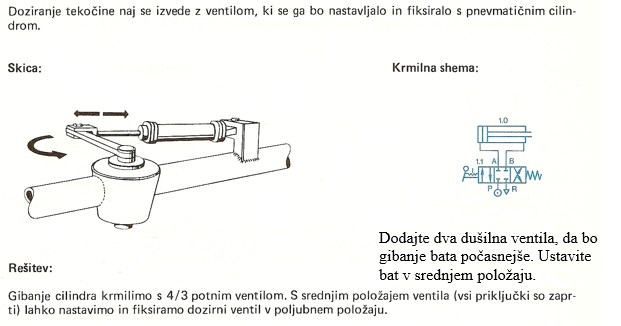

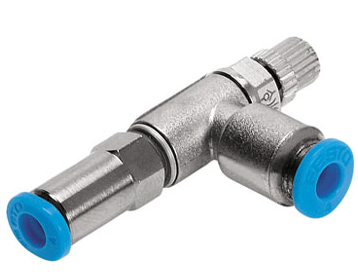

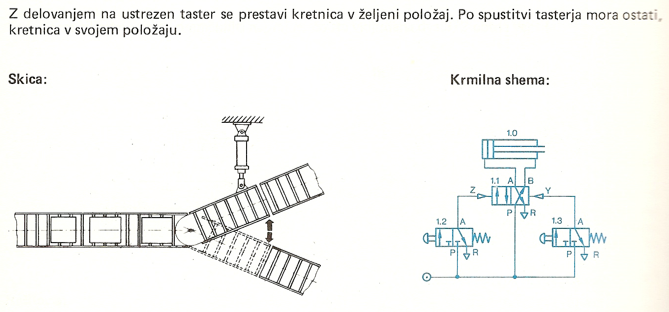

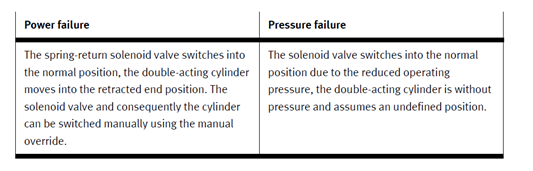

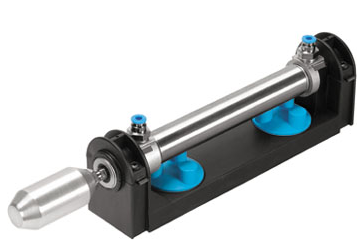

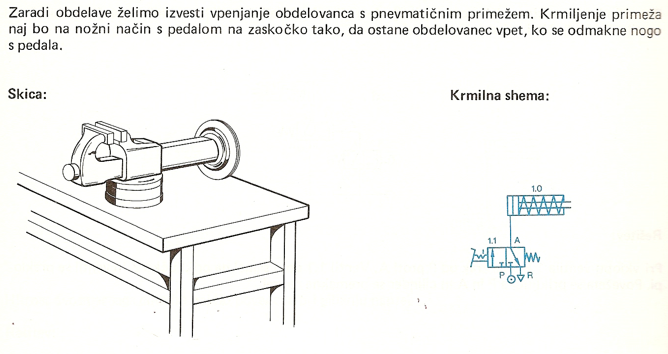

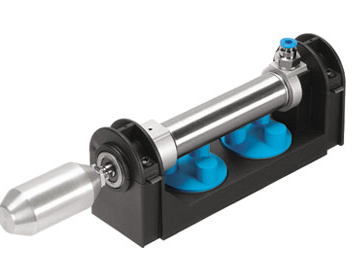

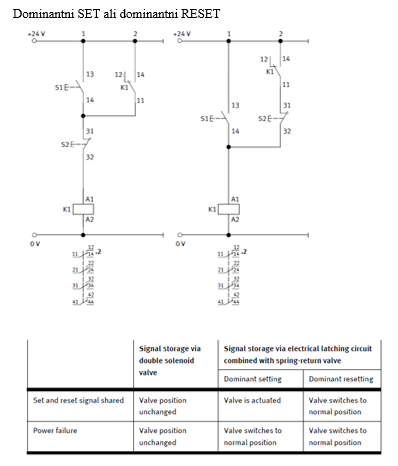

a) Prekopirajte spodnji tabeli v prostor za rešitve in dopolnite, kaj se zgodi z ventilom in s cilindrom.
Monostabilni ventil, bistabilni cilinder Izpad napetosti | Monostabilni ventil, bistabilni cilinder Izpad tlaka |
|
|
| Bistabilni ventil | Monostabilni ventil, dominantni SET | Monostabilni ventil, dominantni RESET |
SET in RESET hkrati | / |
|
|
Izpad napetosti |
|
|
|
b) Prilepite zaslonsko sliko rešitve.

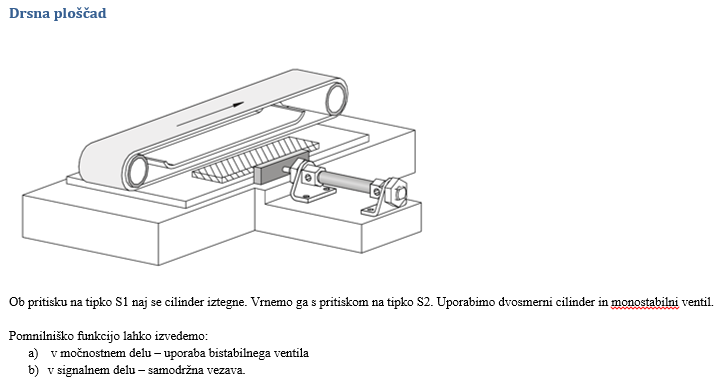

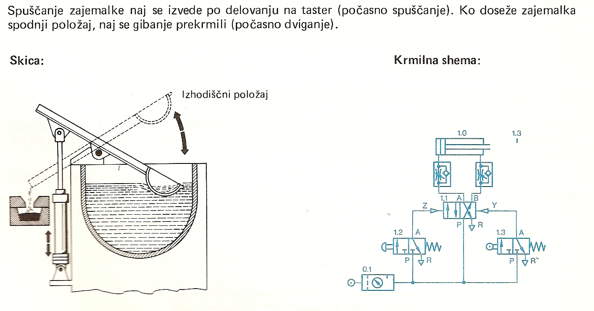

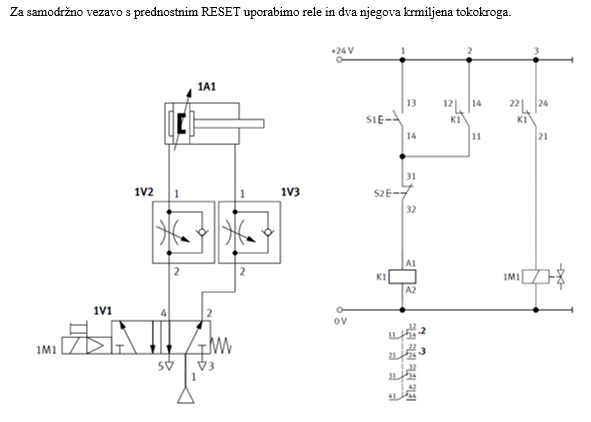

POZOR: če je zahteva, naj uporabimo monostabilni ventil, krmilimo pa ga z dvema signaloma (npr. tipka Start in končno stikalo), moramo uporabiti samodržno vezavo!
