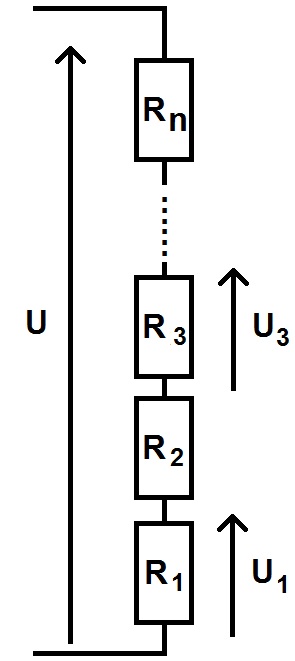

U₁=

U₃=

U₁=

U₃=

Cocher deux réponses, une pour les courants, une pour les tensions

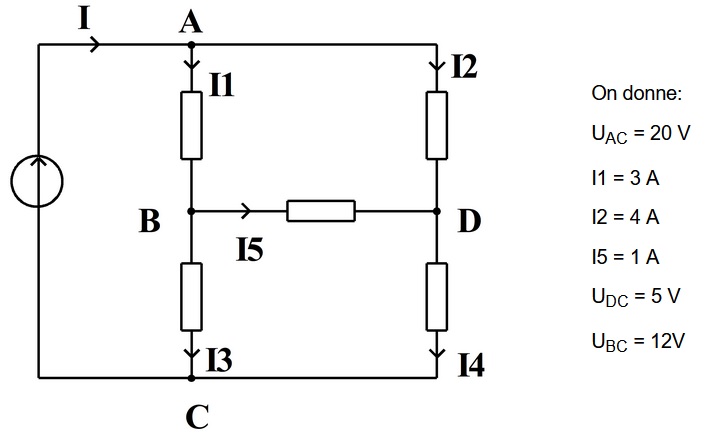

Soit le circuit suivant, avec toutes les résistances identiques:

Loi des noeuds_mailles 2 étoiles

Calculer I, I₃, I₄.

Calculer U_AD, U_AB, U_DB.

U_AD=15 V ; U_AB=7 V ; U_DB=8 V

U_AD=15 V ; U_AB=8 V ; U_DB=-7 V

I=5 A ; I₃=3 A ; I₄=2 A

U_AD=15 V ; U_AB=7 V ; U_DB=-8 V

I=5 A ; I₃=2 A ; I₄=3 A

U_AD=15 V ; U_AB=8 V ; U_DB=7 V

I=7 A ; I₃=2 A ; I₄=2 A

I=7 A ; I₃=2 A ; I₄=5 A

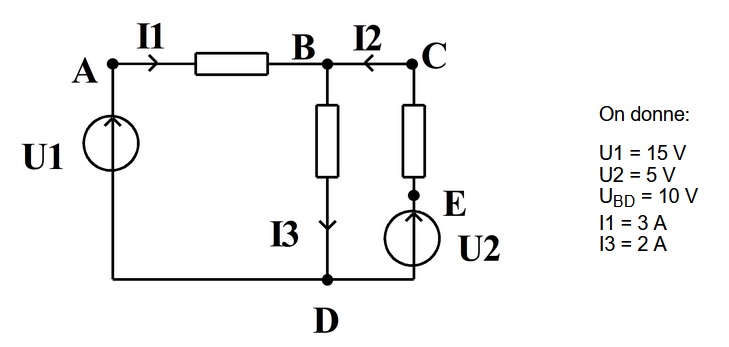

Soit le circuit suivant:

Loi des noeuds_mailles 1 étoile

Calculer I₂.

Calculer U_AB et U_EC.

I₂ = -1 A

U_AB = 5 V

U_EC = -5 V

I₂ = 1 A

U_AB = 5 V

U_EC = -5 V

I₂ = -1 A

U_AB =- 5 V

U_EC = +5 V

I₂ = 1 A

U_AB = 5 V

U_EC = 5 V

I₂ = -1 A

U_AB = -5 V

U_EC = -5 V

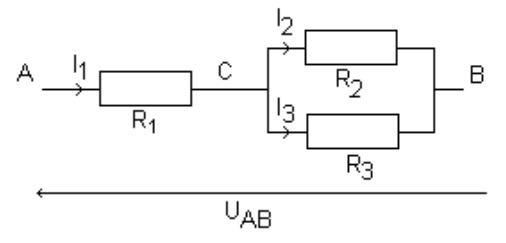

Soit le circuit ci-dessous:

Loi d'Ohm 1 étoiles

Exprimer U_CA.

Exprimer U_CB (2 expressions possibles).

U_CA= - R₁.I₁

U_CB= - R₂.I₂ = - R₃.I₃

U_CA= R₁.I₁

U_CB= R₂.I₂ = R₃.I₃

U_CA= - R₁.I₁

U_CB= R₂.I₂ = R₃.I₃

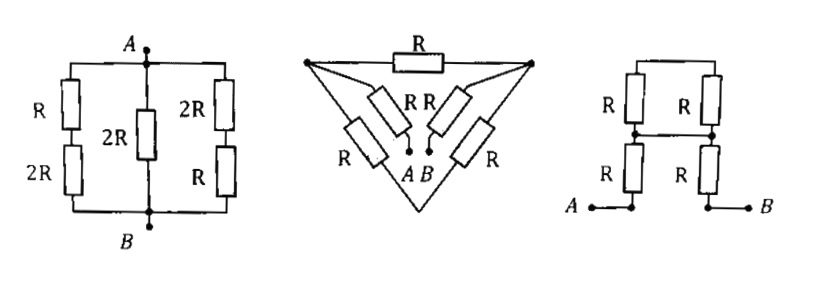

Déterminer la résistances équivalente R_AB des circuits suivants:

Impédances équivalentes 1_3 2 étoiles

R_AB-gauche=6R/5

R_AB-centre=8R/3

R_AB-droite=2R

R_AB-gauche=5R/2

R_AB-centre=12R/5

R_AB-droite=R

R_AB-gauche=4R/5

R_AB-centre=5R/3

R_AB-droite=R

R_AB-gauche=8R

R_AB-centre=5R

R_AB-droite=4R

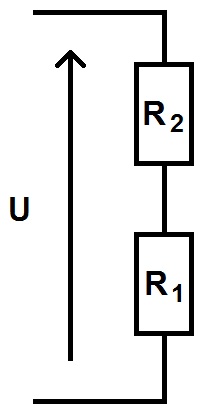

Soit le schéma ci-dessous:

Diviseur de tension 1 étoile

Déterminer l'expression de U_R1 et U_R2 en fonction de la tension U et des résistances.

U_R1=

U_R2=

U_R1=

U_R2=

U_R1=

U_R2=

U_R1=

U_R2=
