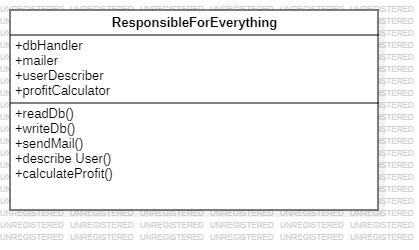

За допомогою нотації діаграми класів UML зобразіть приклад реорганізації наявного фрагменту діаграми класів у моделі системи за допомогою додавання деякого інтерфейсного рівня абстракції для представлення застосування складових O і I  із принципу SOLID, яку рекомендують використовувати для полегшення майбутнього розширення функціональності системи, а отже подовження її життєвого циклу.

Відповідний фрагмент діаграми у форматі jpg, jpeg завантажте на Moodle.

Клас IConn  пов"язаний з класом Device1 відношенням  вигляду - - - - - - -|>.

Запишіть назву цього відношення і вкажіть який напрям воно має.

До якого стереотипу класу відноситься таке іконізоване представлення?

Діаграма прецедентів – це діаграма:

Точки розширення у нотації UML записують у:

За допомогою нотації діаграми Варіантів використання змоделюйте наступну систему:

Сутність Студент, яка узагальнює студентів денного і заочного навчання, вимагає від системи освіти отримання освітнього рівня бакалавра, для цього вона має обов"язково пройти 4  курси навчання і захистити дипломну роботу, альтернативно у процесі  отримання освітнього рівня бакалавра вона може частково працювати за майбутнім фахом.

Діаграму побудуйте  за допомогою StarUML, використайте меню File-Export Diagram, збережіть діаграму у форматі .jpg і завантажте в Moodle.
