За допомогою StarUML  зобразіть на діаграмі послідовності наступну ситуацію:

студент_1, який належить до класу Студент  надсилає студент_2, який належить до класу Студент

 повідомлення

наступного змісту:

 Відповідь не очікується..

Збережіть діаграму у форматі .jpg  за допомогою команди File-Export diagram і завантажте на Moodle.

За допомогою нотації PFDD IDEF3 змоделюйте наступну систему:

Представте потік об’єктів типу X, який

виходить із блоку роботи А і використовується у роботах

Діаграму

побудуйте  за допомогою BPwin або іншого CASE засобу, збережіть діаграму у форматі .jpg і завантажте в Moodle.

За допомогою нотації IDEF1X  представте  на логічному рівні діаграми повної атрибутивної (Fully attributed),  нотацію іменованої (поіменованої)

сутності X.

До цього відношення є залученими сутності: А (з ключовим атрибутом ID і неключовим атрибутом ID2) , В (з ключовим атрибутом ID3 і неключовим атрибутом ID4).

Збережіть скрін у форматі .jpg  і завантажте на Moodle.

Принцип  Pure Fabrication  в розподілі відповідальностей в системі використовують для створення класів, які:

До якого стереотипу класу відноситься таке іконізоване представлення?

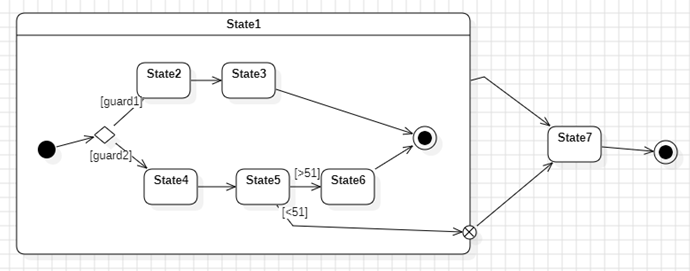

Розрахуйте мінімальну і максимальну тривалості виконання фрагменту системи, якщо він  представлений за допомогою діаграми станів як на рисунку, причому кожен стан виконує діяльність тривалістю 0,5 години, решту параметрів за замовчуванням.

До якого стереотипу класу відноситься таке іконізоване представлення?

Розрахуйте мінімальну і максимальну тривалості виконання фрагменту системи, якщо він  представлений за допомогою діаграми станів як на рисунку, причому кожен стан виконує діяльність тривалістю 0,5 години, решту параметрів за замовчуванням.

Яким чином на діаграмі комунікацій позначається порядок обміну повідомленнями між об’єктами:

У мові  UML діаграма UseCase і модель UseCase є рівнозначними поняттями.
