Dans le circuit ci-dessous, on donne 7V, 40Ω, 42mH et 30µF. Déterminer le coefficient d'amortissement associé à l'équation différentielle vérifiée par .

Une équation différentielle s'écrit, en unités SI, .

Quelle est la pulsation propre (en rad/s) associée à cette équation différentielle?

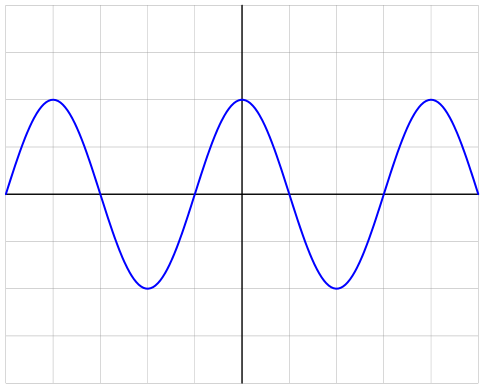

L'écran de l'oscilloscope affiche le signal suivant avec une sensibilité verticale de 300mV/div et une sensibilité horizontale de 40ms/div.

Quelle est la valeur efficace (en mV) du signal?

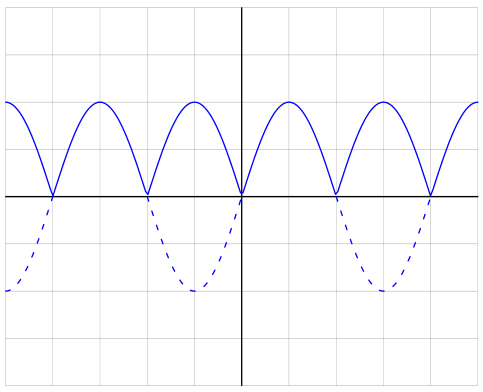

L'écran de l'oscilloscope affiche le signal suivant avec une sensibilité verticale de 400mV/div et une sensibilité horizontale de 20ms/div. Il s'agit d'un signal sinusoïdal "redressé double alternance", que l'on peut écrire .

Quelle est la valeur efficace (en mV) du signal?

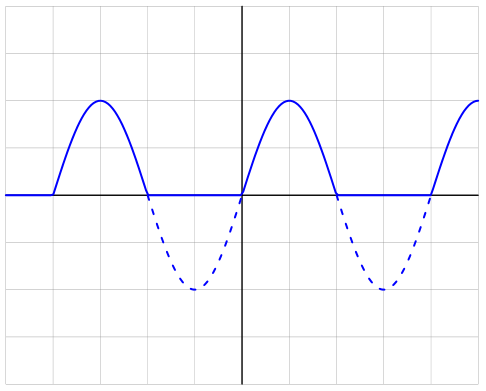

L'écran de l'oscilloscope affiche le signal suivant avec une sensibilité verticale de 300mV/div et une sensibilité horizontale de 10ms/div. Il s'agit d'un signal sinusoïdal "redressé simple alternance", que l'on peut écrire .

Quelle est la valeur efficace (en mV) du signal?

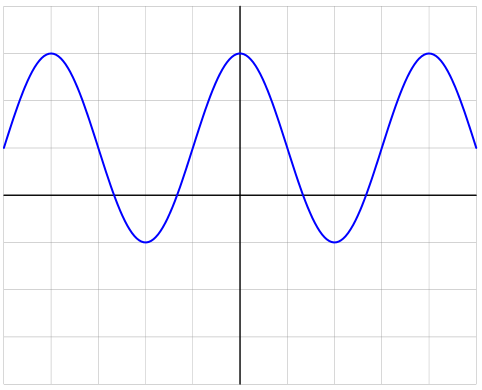

L'écran de l'oscilloscope affiche le signal suivant avec une sensibilité verticale de 500mV/div et une sensibilité horizontale de 50ms/div.

Quelle est la valeur efficace (en mV) du signal?

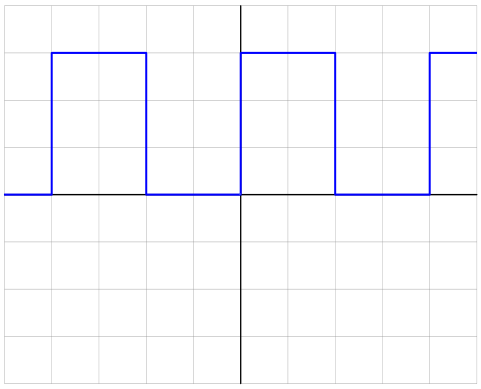

L'écran de l'oscilloscope affiche le signal suivant avec une sensibilité verticale de 300mV/div et une sensibilité horizontale de 40ms/div.

Quelle est la valeur efficace (en mV) du signal?

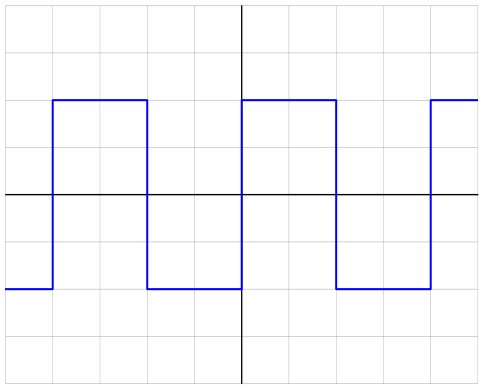

L'écran de l'oscilloscope affiche le signal suivant avec une sensibilité verticale de 400mV/div et une sensibilité horizontale de 10ms/div.

Quelle est la valeur efficace (en mV) du signal?

On considère un signal constitué

• d'une valeur moyenne ;
• d'une composante alternative de valeur moyenne nulle et de valeur efficace .

La valeur efficace de est donnée par...

5. Aucune des autres réponses proposées

Une bobine cylindrique de longueur 11cm est constituée, dans l'air (assimilé à du vide de perméabilité USI), de 800 spires circulaires de rayon 3cm.

Quelle est l'inductance (en mH) de cette bobine?
