A partir de la puissance utile et du rendement à pleine puissance. Quelle est la puissance absorbée en kW ?
Un réseau de tension triphasé équilibré alimente un transformateur Dy1.
Essai à vide :
· Tension entre phase primaire U1n = 4500V.
· Tension entre phase secondaire U20 = 391,5V.
· Puissance absorbée : P10 = 550W.
Essai en court-circuit :
· Tension entre phase primaire U1cc = 225V.
· Courant secondaire I2cc = 40A.
· Puissance absorbée : P1cc = 700W.
On a une charge de puissance active P =500kW et de facteur de puissance cos Ψ= 0,6 arrière. Tension efficace V = 20kV et f = 50Hz.
Calculer le courant I en A :
On possède un moteur monophasé, avant de la connecter on souhaite vérifier les caractéristiques.

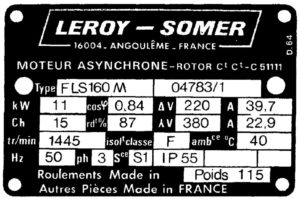

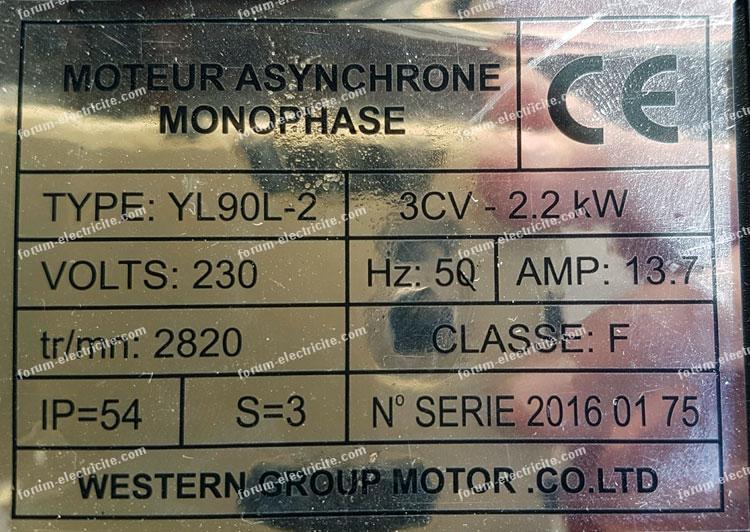

A partir de la plaque, déterminer quelle est la valeur de la tension nominale ?
Un réseau de tension triphasé équilibré alimente un transformateur Dy1.
Essai à vide :
· Tension entre phase primaire U1n = 4500V.
· Tension entre phase secondaire U20 = 391,5V.
· Puissance absorbée : P10 = 550W.
Essai en court-circuit :
· Tension entre phase primaire U1cc = 225V.
· Courant secondaire I2cc = 50A.
· Puissance absorbée : P1cc = 700W.
On possède un moteur monophasé, avant de la connecter on souhaite vérifier les caractéristiques.
Pour un moteur la puissance indiquée sur la plaque signalétique est la puissance utile et non la puissance absorbée qu'on peut calculer avec la tension et le courant. On suppose que cos Ψ=0,9, la puissance absorbée est de 2836 W et la puissance réactive est de 1373 VAR.
Calculer le condensateur à mettre en parallèle pour ramener le cos Ψ à 1 la valeur sera donnée en μF ?
On a une charge de puissance active P =100kW et de facteur de puissance cos Ψ= 0,8 arrière. Tension efficace V = 20kV et f = 50Hz.
Calculer la valeur de la puissance réactive Q en kVAR :
Un réseau de tension triphasé équilibré alimente un transformateur Dy1.
Essai à vide :
· Tension entre phase primaire U1n = 4500V.
· Tension entre phase secondaire U20 = 391,5V.
· Puissance absorbée : P10 = 550W.
Essai en court-circuit :
· Tension entre phase primaire U1cc = 225V.
· Courant secondaire I2cc = 30A.
· Puissance absorbée : P1cc = 700W.
Quelle relation relie la tension et le courant pour un condensateur C ?
Un réseau de tension triphasé équilibré alimente un transformateur Dy11.
