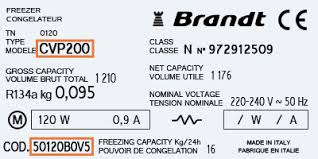

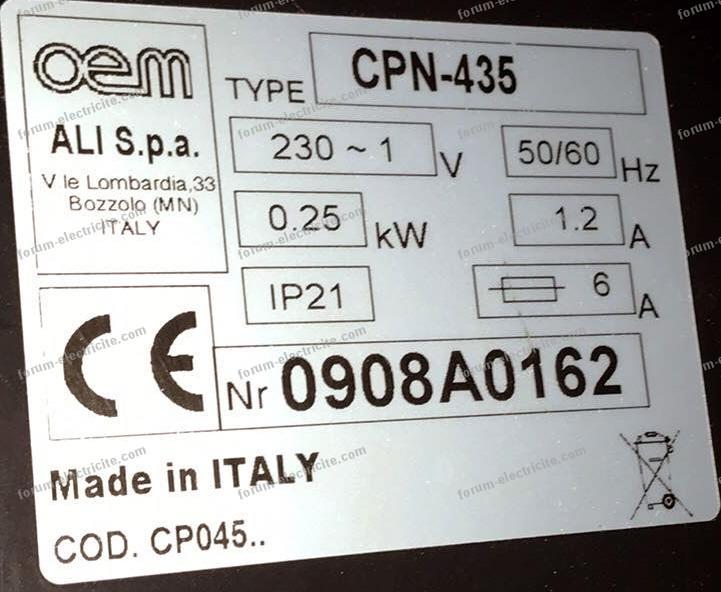

On possède sur une installation électrique trois appareils dont un four à pizza et un petit réfrigérateur. Avant de connecter tous les appareils on regarde les plaques signalétiques.

A partir de la plaque, déterminer quelle est la puissance totale consommée en W ?

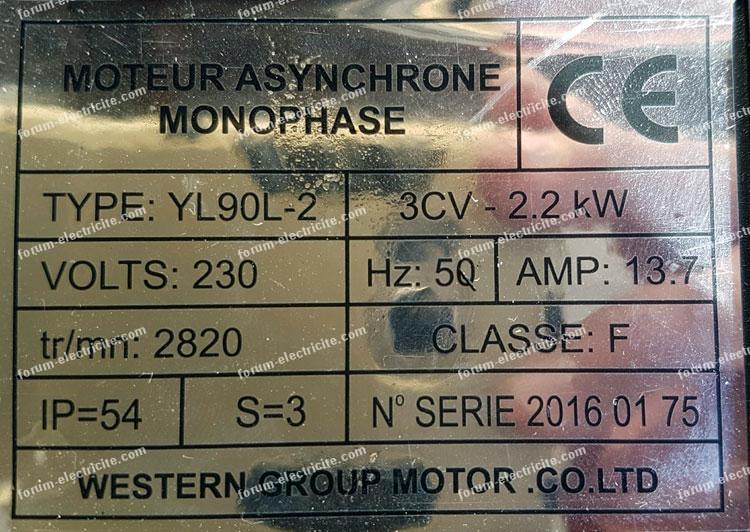

On possède un moteur monophasé, avant de la connecter on souhaite vérifier les caractéristiques.

A partir de la plaque, déterminer quelle est la valeur de la tension nominale ?

On possède un moteur monophasé, avant de la connecter on souhaite vérifier les caractéristiques.

A partir de la plaque, déterminer quelle est la valeur de la puissance apparente en VA ?

On possède un moteur monophasé, avant de la connecter on souhaite vérifier les caractéristiques.

Pour un moteur la puissance indiquée sur la plaque signalétique est la puissance utile et non la puissance absorbée qu'on peut calculer avec la tension et le courant. On suppose que cos Ψ=0,9 et la puissance absorbée de 2836 W.

Calculer la puissance réactive Q en VAR ?

On possède un moteur monophasé, avant de la connecter on souhaite vérifier les caractéristiques.

Pour un moteur la puissance indiquée sur la plaque signalétique est la puissance utile et non la puissance absorbée qu'on peut calculer avec la tension et le courant. On suppose que cos Ψ=0,9.

Calculer la puissance absorbée en W ?

On possède un moteur monophasé, avant de la connecter on souhaite vérifier les caractéristiques.

A partir de la plaque, déterminer quelle est la valeur de la Puissance nominale en W ?

On possède un moteur monophasé, avant de la connecter on souhaite vérifier les caractéristiques.

A partir de la plaque, déterminer quelle est la valeur du courant nominal ?

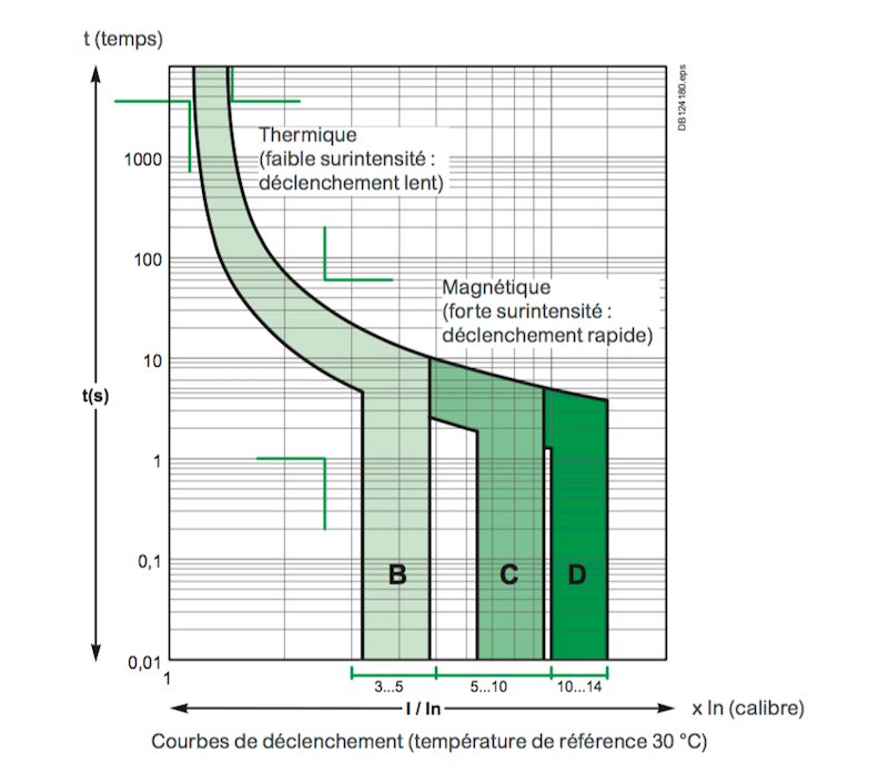

Sur quelle plage ce disjoncteur disjoncte ?

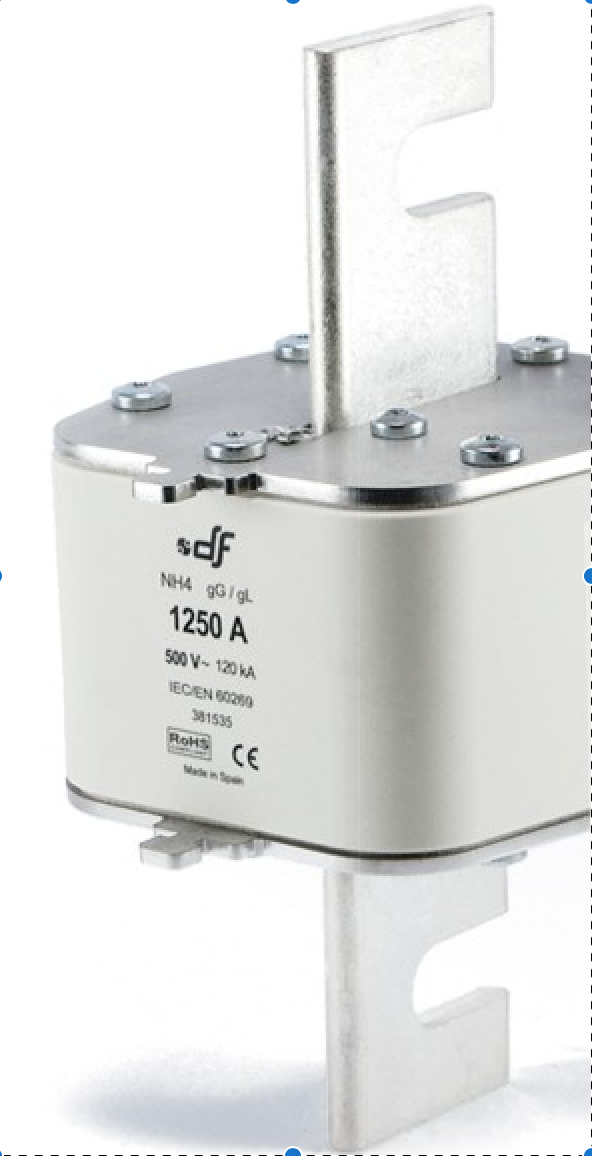

Quel est le calibre en courant de ce fusible en A ?

Quel est le calibre en tension de ce fusible en V ?
