Na temelju izračuna odrediti što će biti rezultat izvršenja sljedećeg Matlab koda:

 >>  num = [1  0  0];   den = [1  0  9];

>>  [R, P] = residue(num, den)

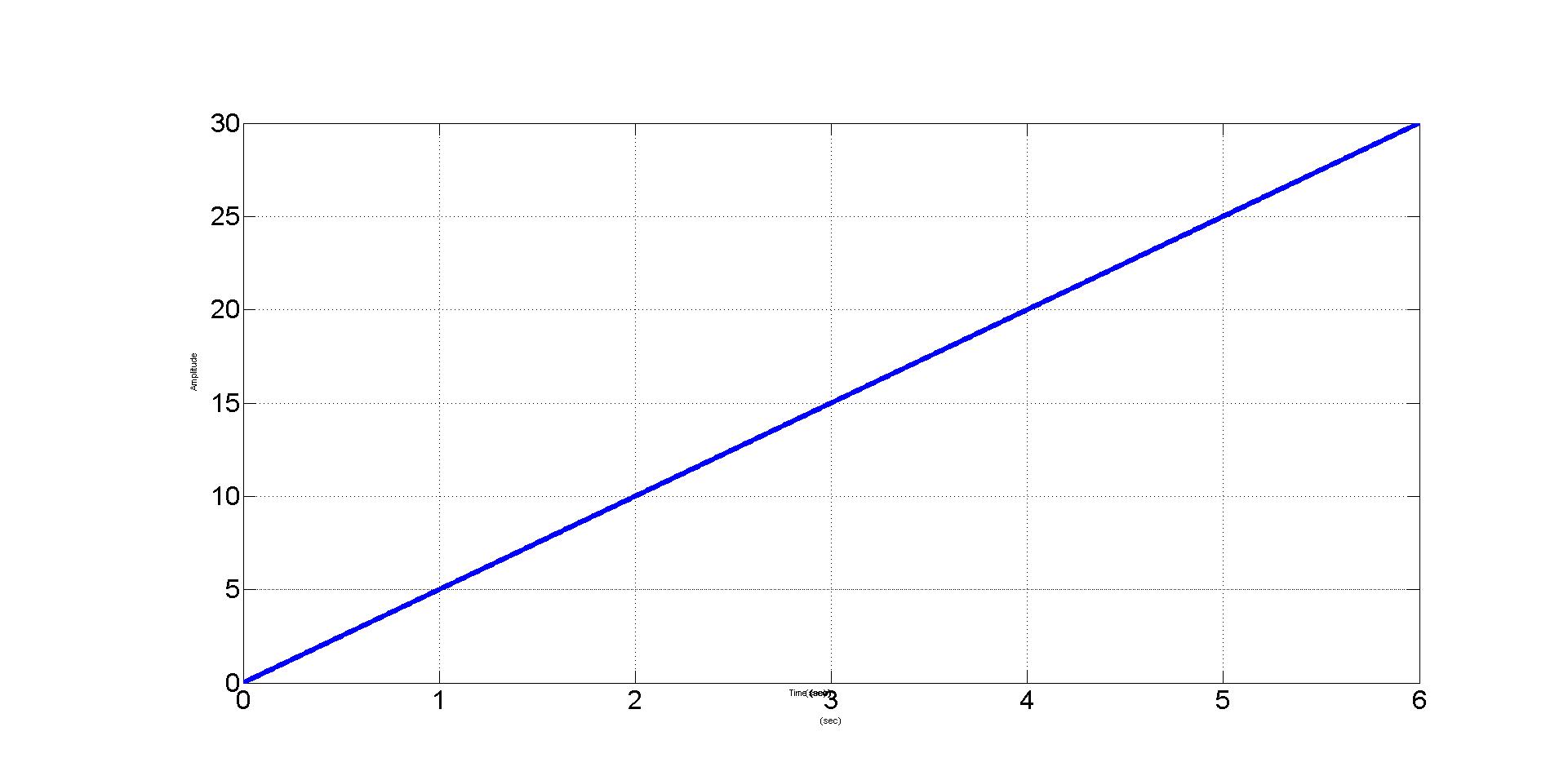

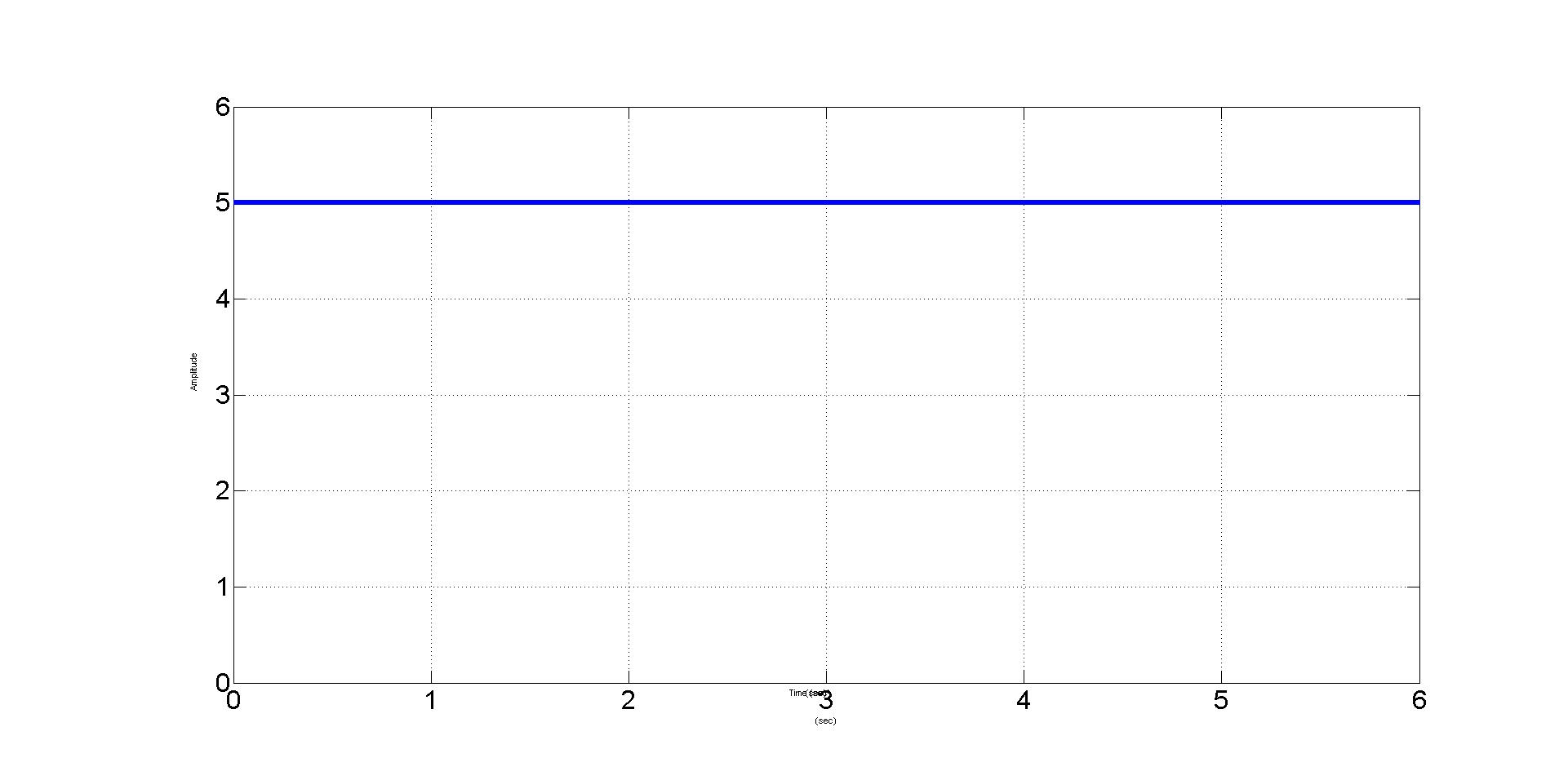

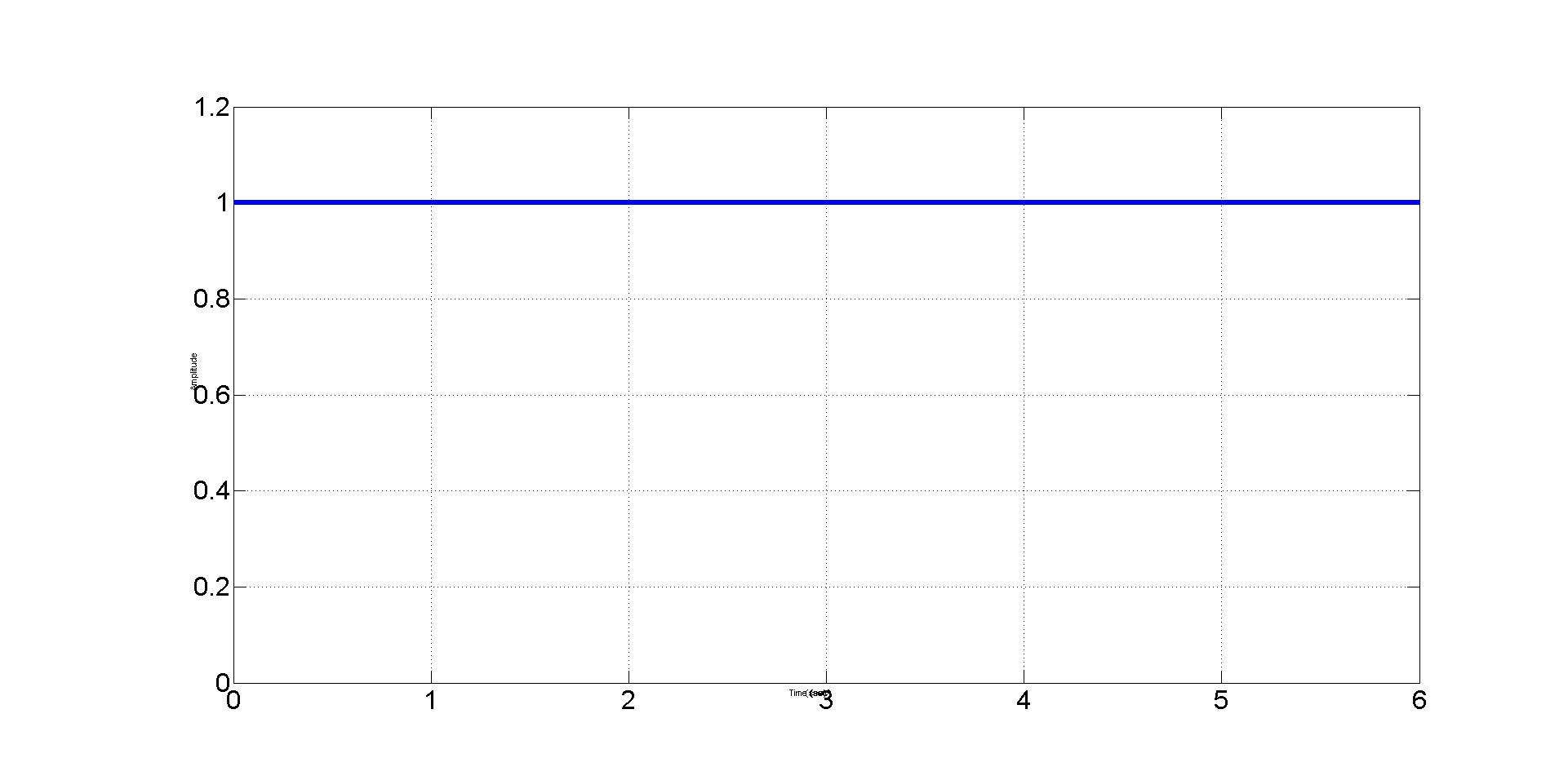

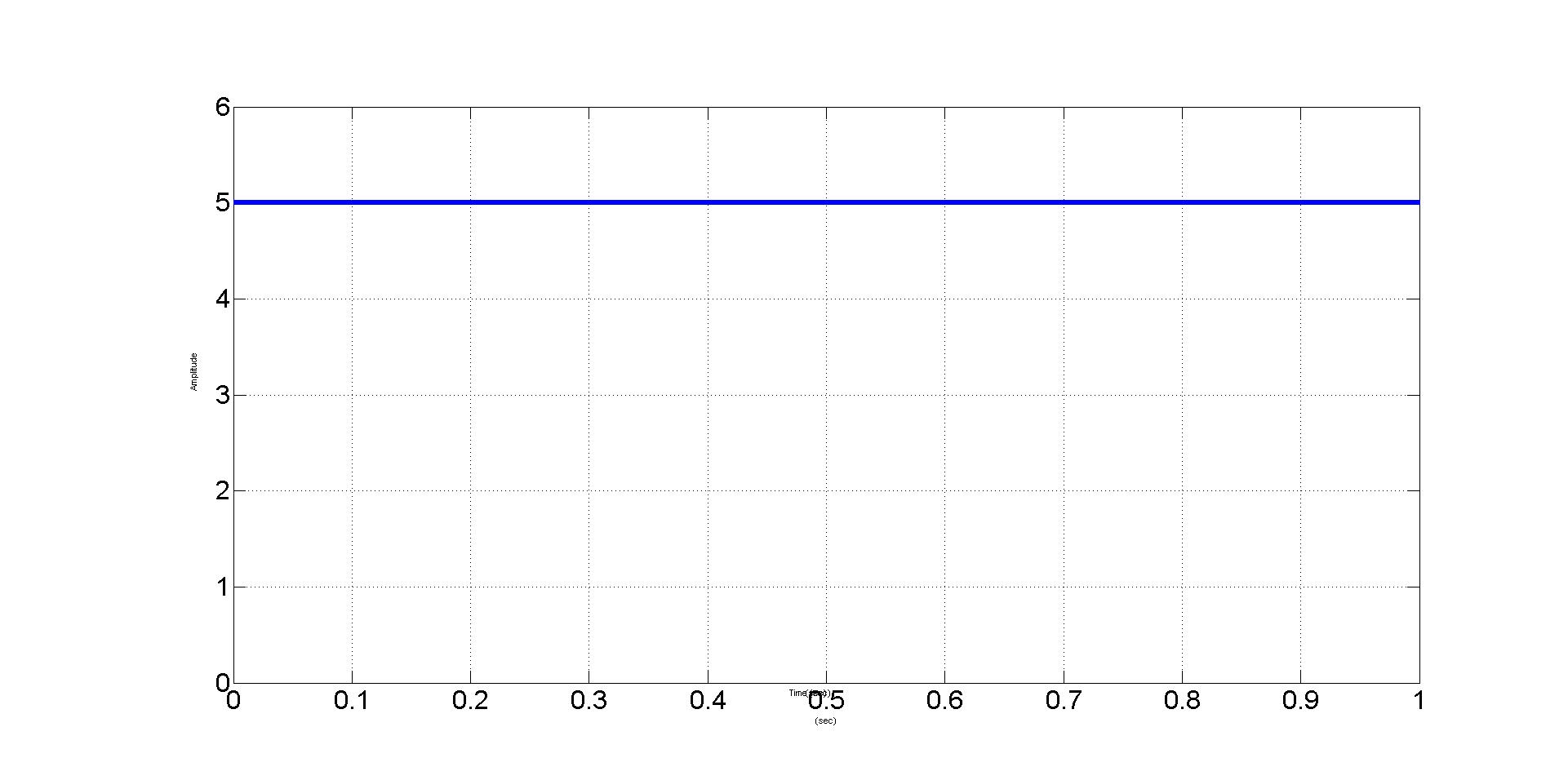

Na temelju izračuna odrediti koja slika će biti rezultat izvršenja sljedećeg Matlab koda:

>>  num = [5];   den = [1];

>>  step(num, den, [0 : 0.01 : 6])

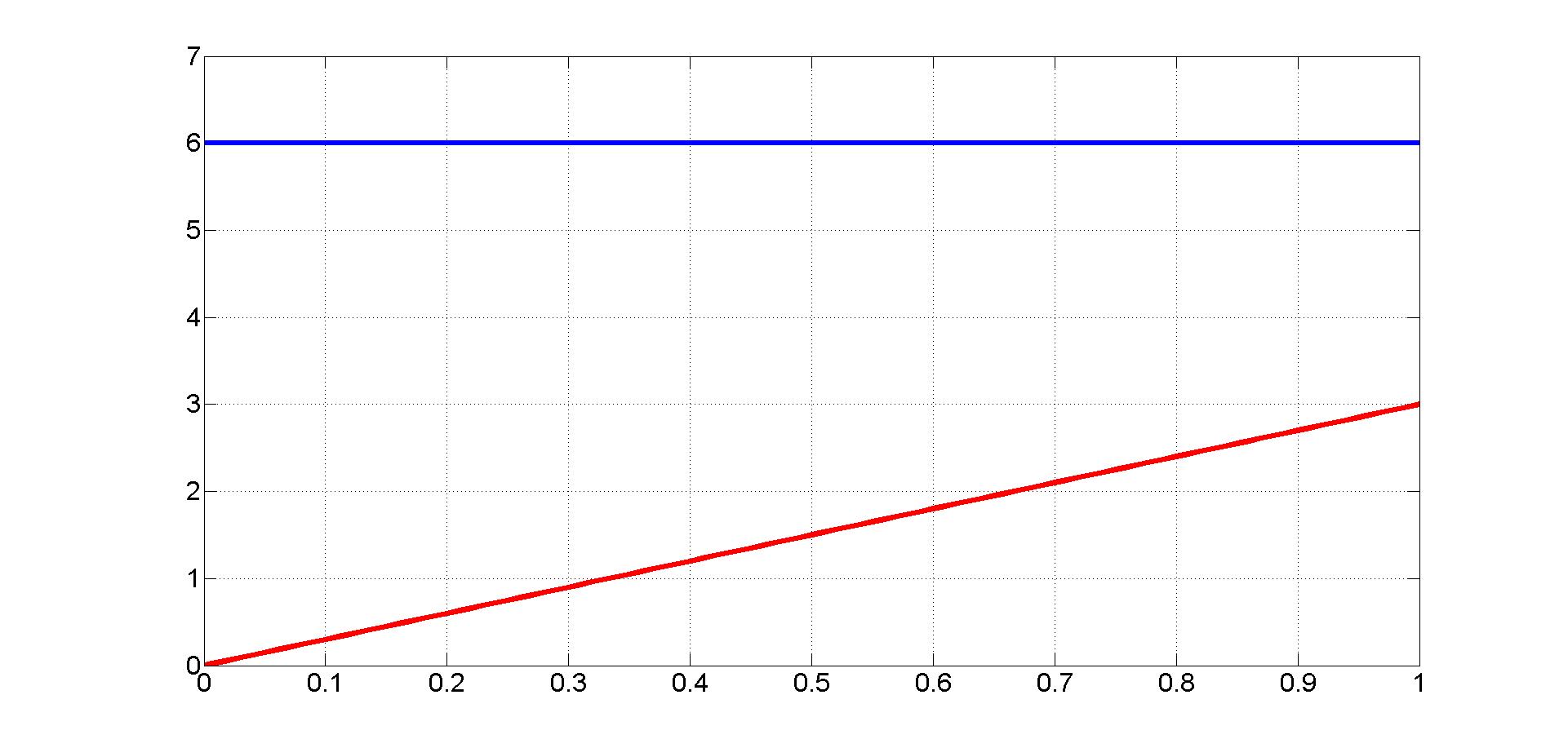

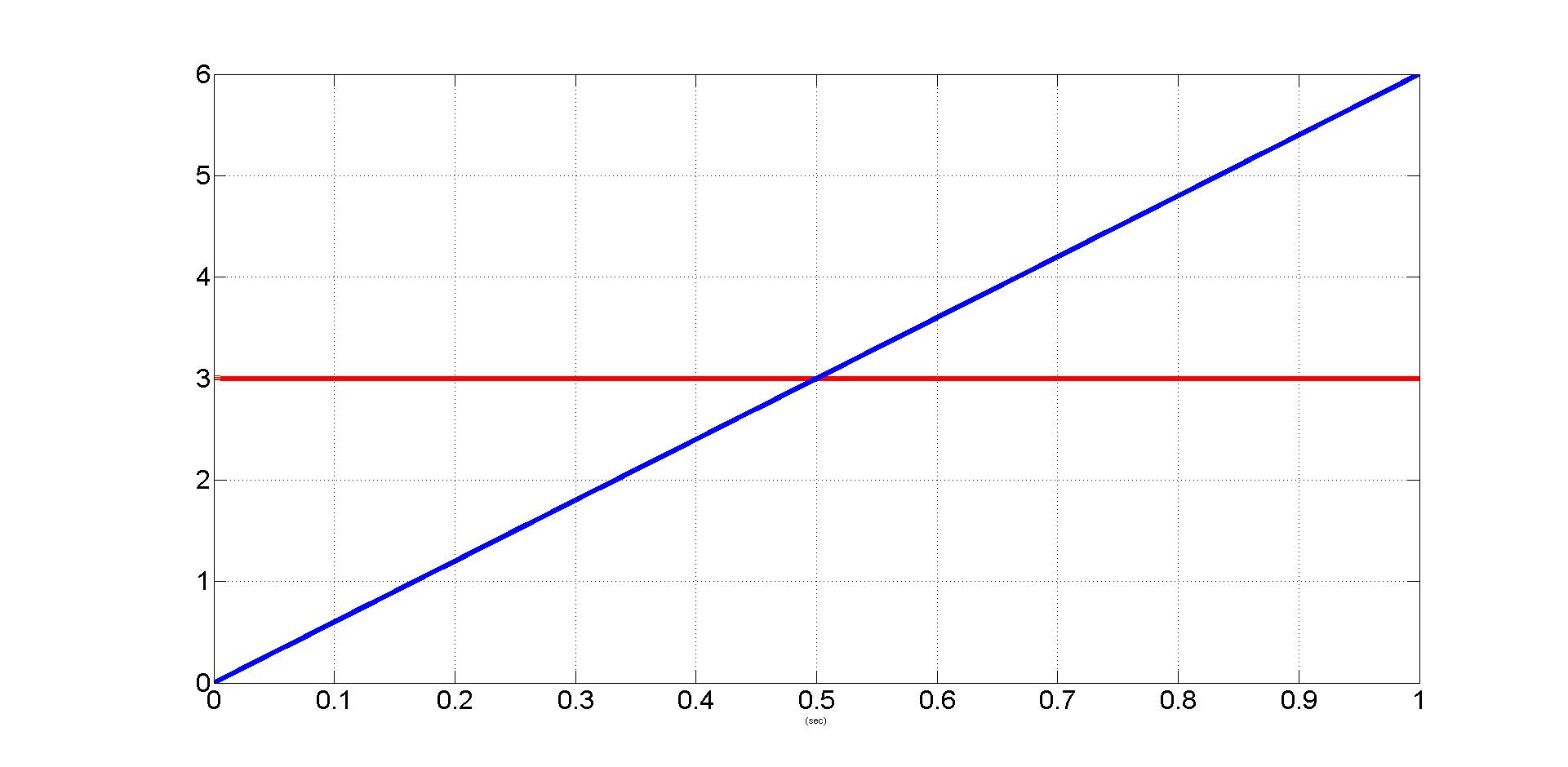

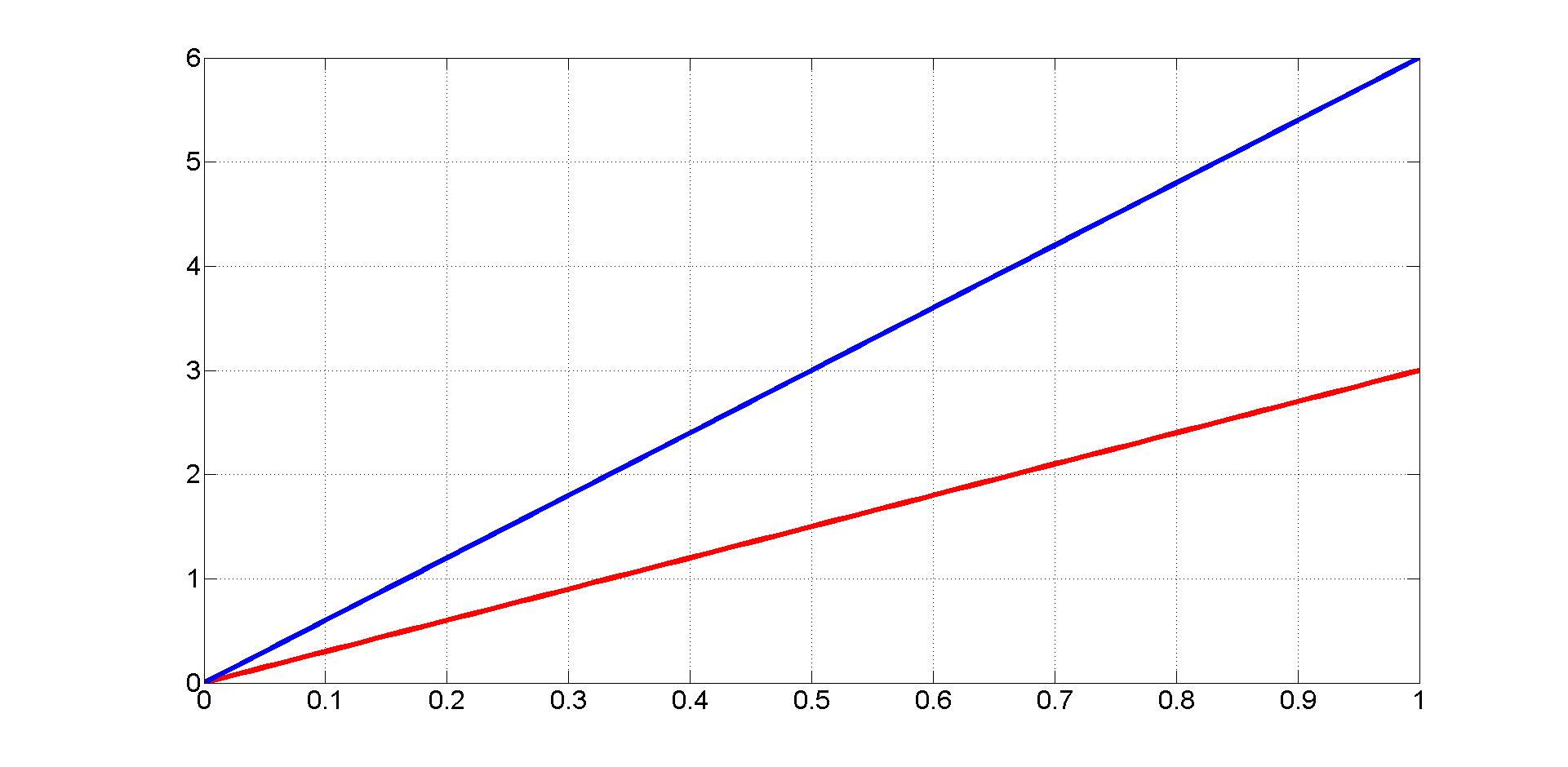

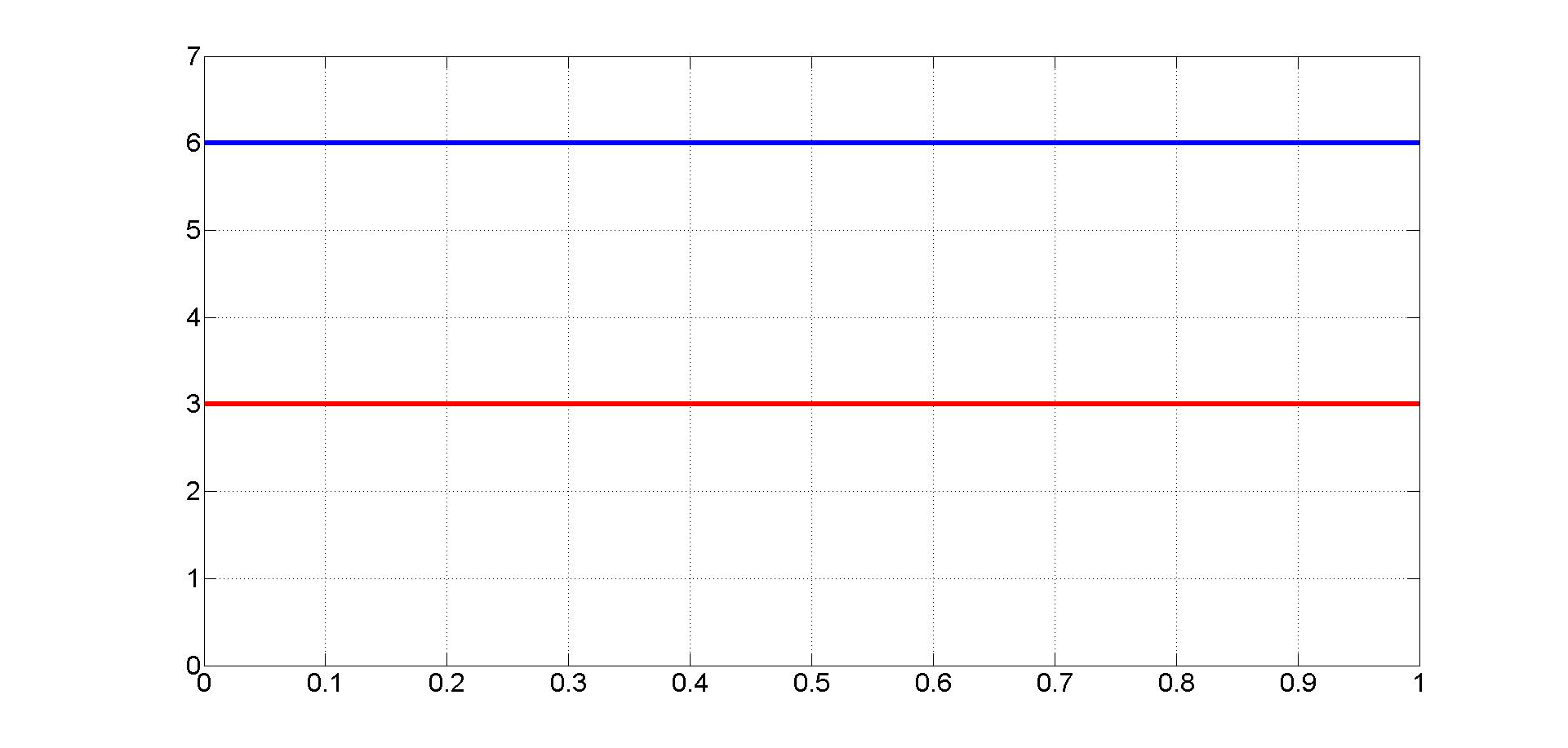

Na temelju izračuna odrediti koja slika će biti rezultat izvršenja sljedećeg Matlab koda:

>>  t = 0 : 0.01 : 1;

>>  x = 3*ones(1, length(t) );

>>  num = [10];   den = [5 0];

>>  lsim (num, den, x, t)

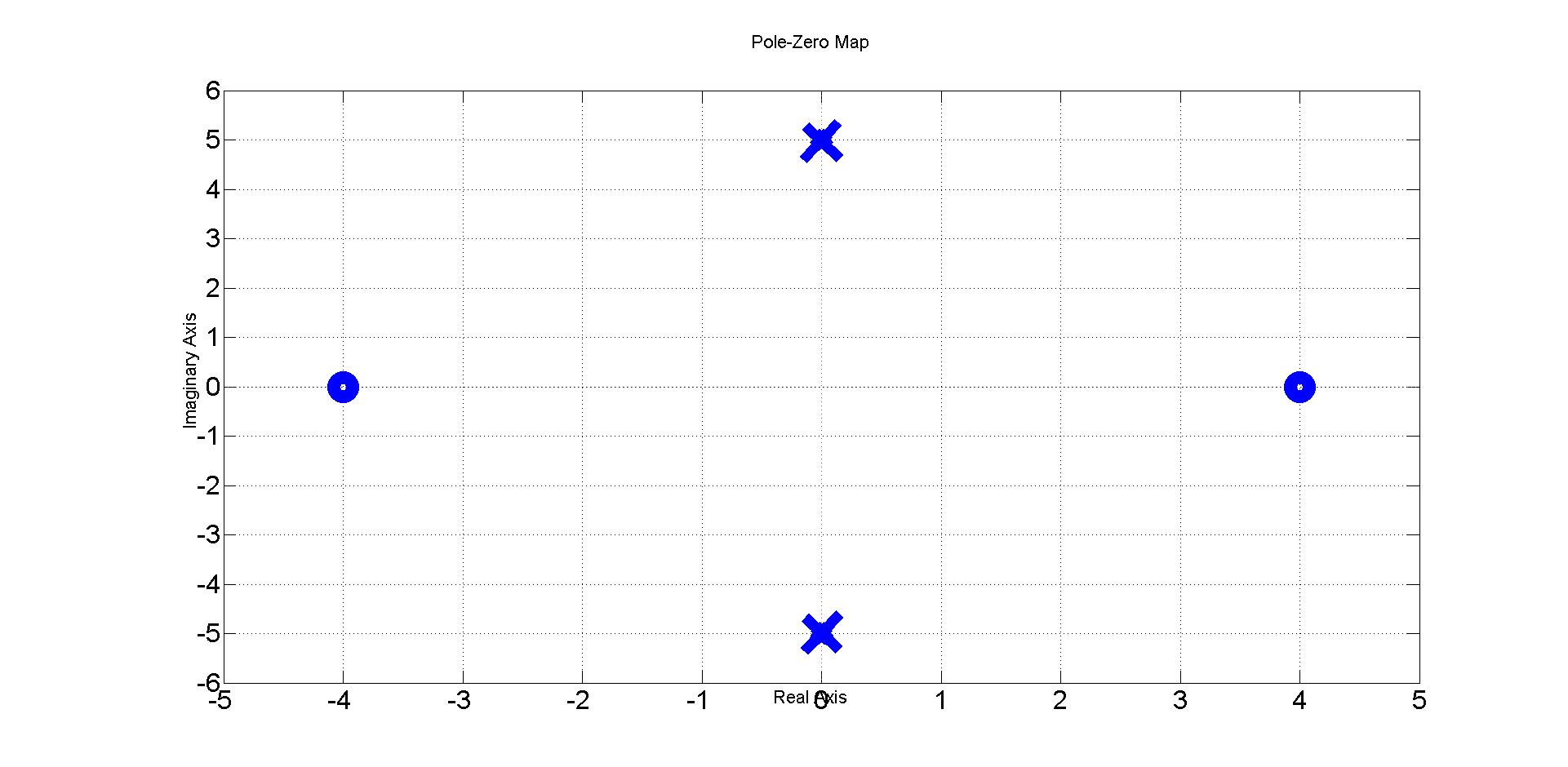

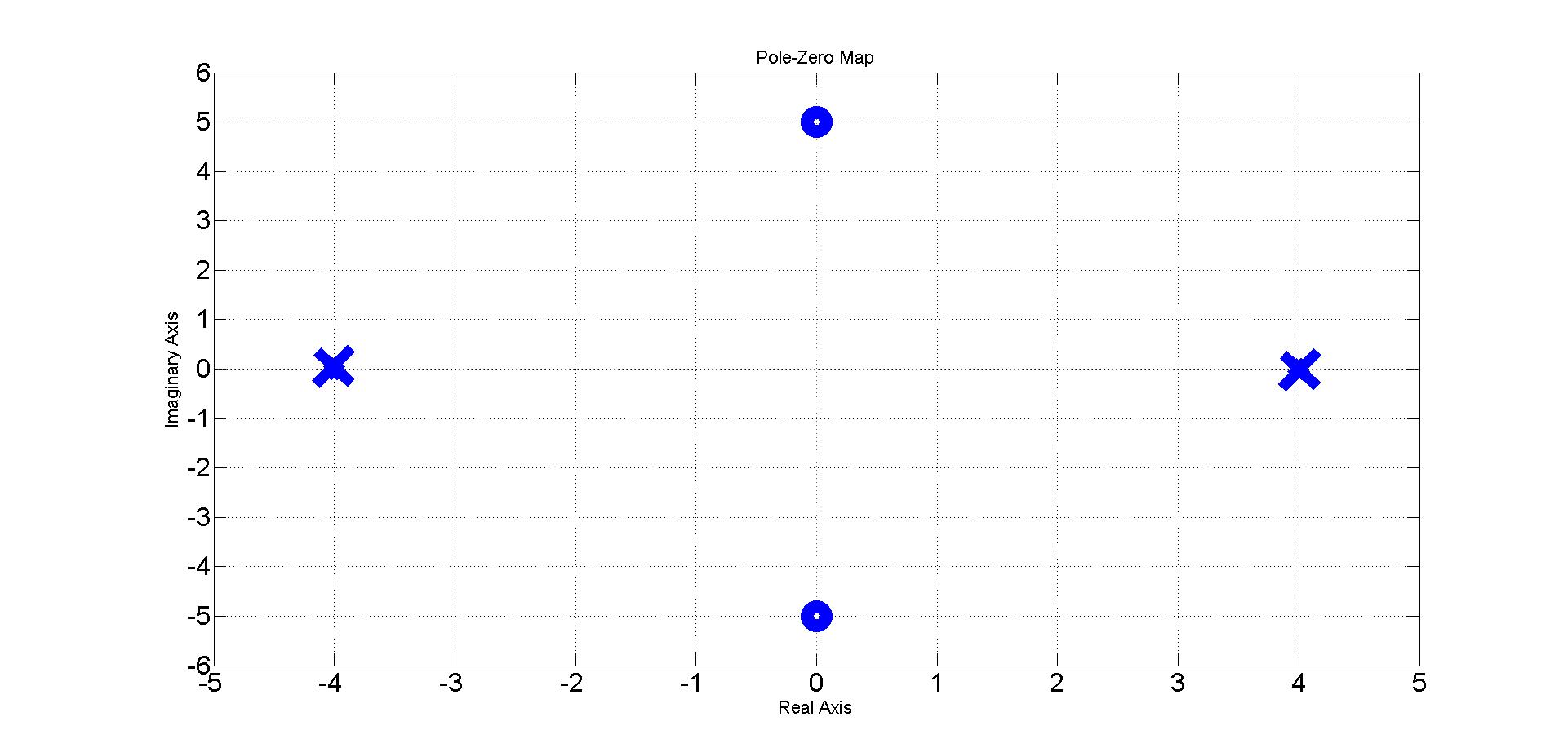

Na temelju izračuna odrediti što će biti rezultat izvršenja sljedećeg Matlab koda:

>>  num = [1  0  -16];   den = [1  0  25];

>>  pzmap (num, den)

Na temelju izračuna odrediti što će biti rezultat izvršenja sljedećeg Matlab koda:

>> num1 = [3];  den1 = [1  1];

>> num2 = [7];  den2 = [1];

>> [num_G, den_G] = parallel(num1, den1, num2, den2);

>> [num_W, den_W] = feedback(num_G, den_G, [1], [1], -1)

Vremenski kontinuirani LTI sustav opisan je diferencijalnom jednadžbom oblika:

 d²y(t)/dt² + y(t) = x(t)

Odrediti odziv sustava kad mu na ulaz dovedemo step pobudu (odnosno riješiti diferencijalnu jednadžbu sustava primjenom Laplace-ove transformacije). Svi početni uvjeti su nula.

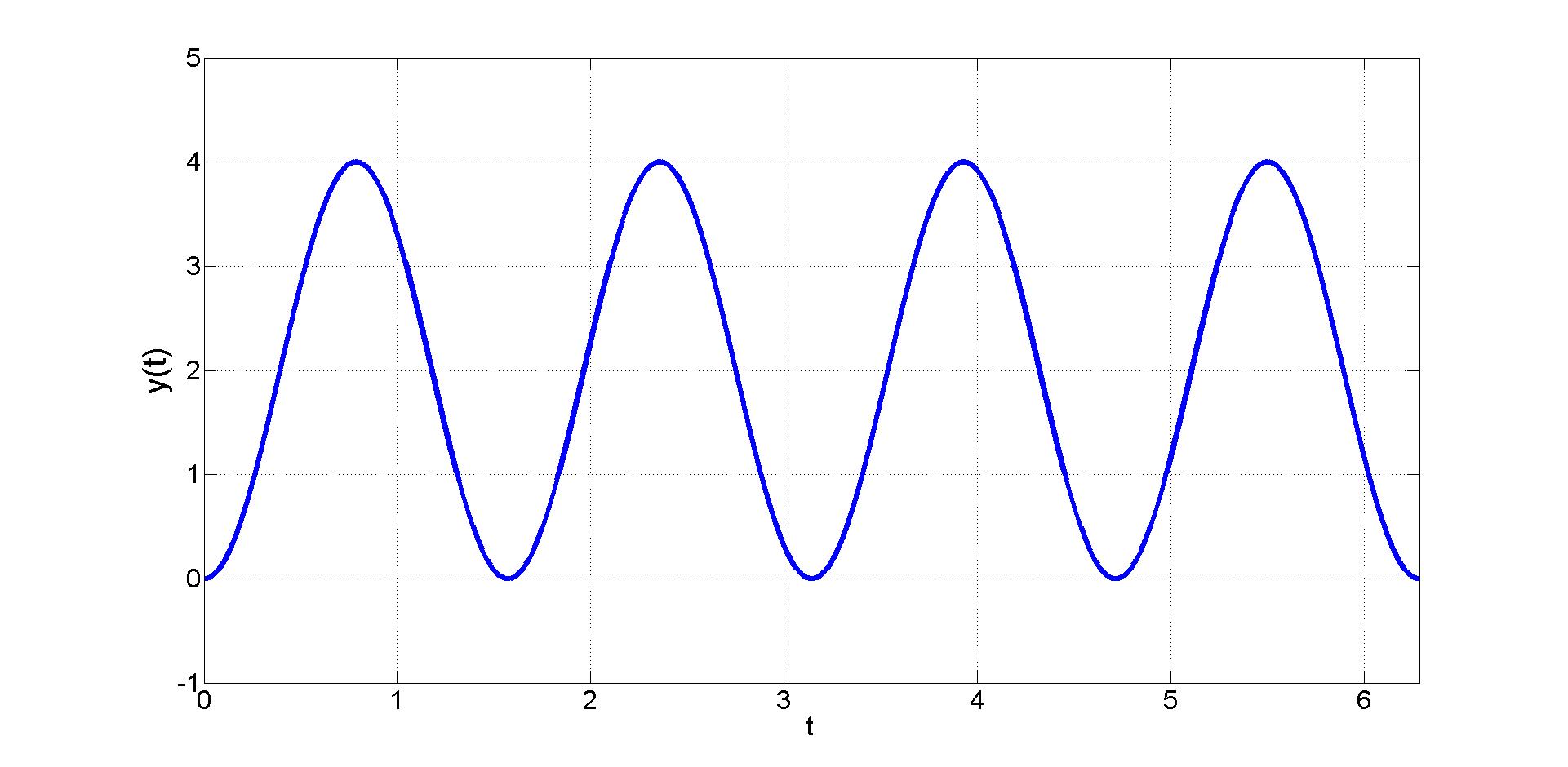

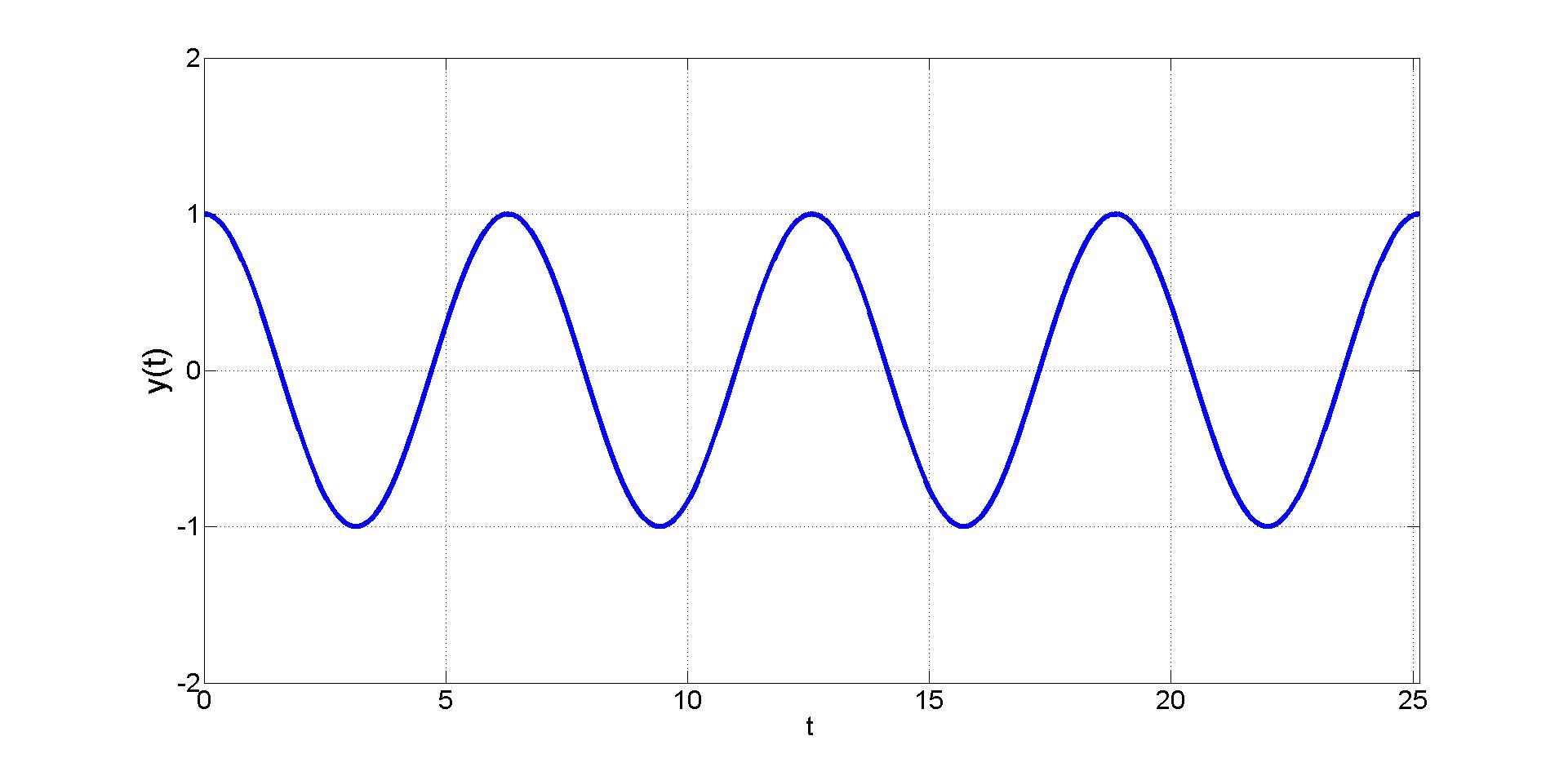

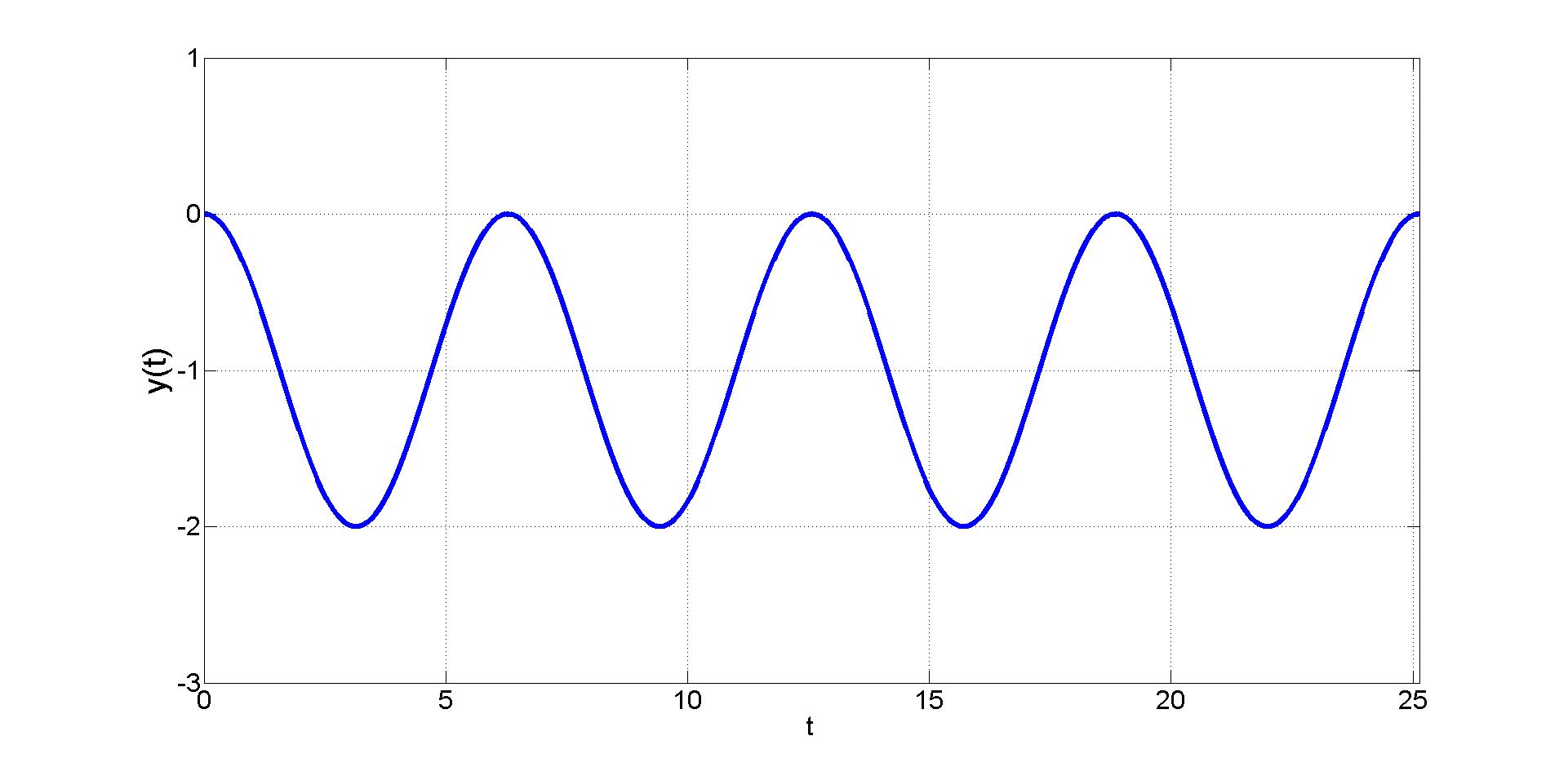

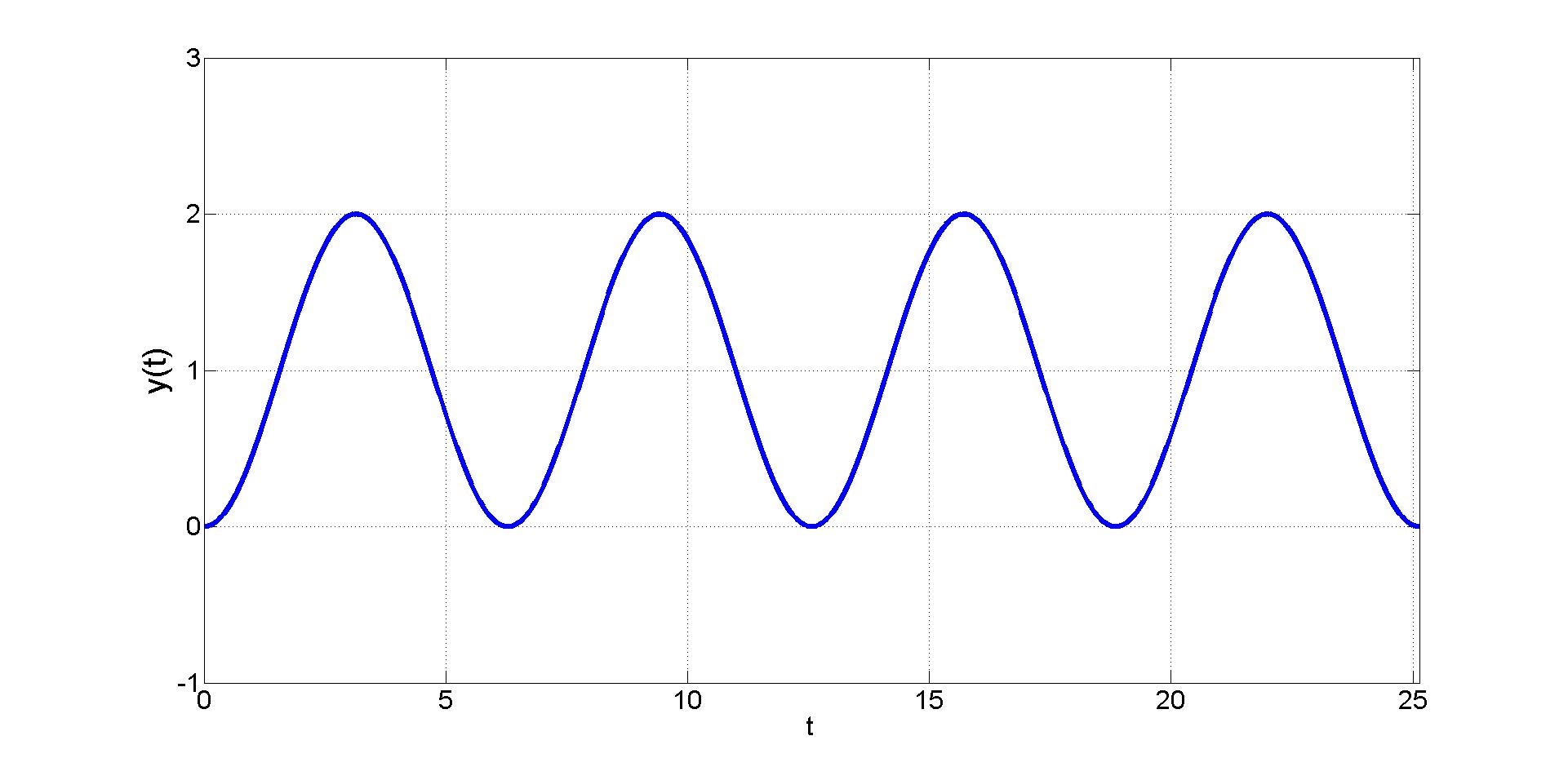

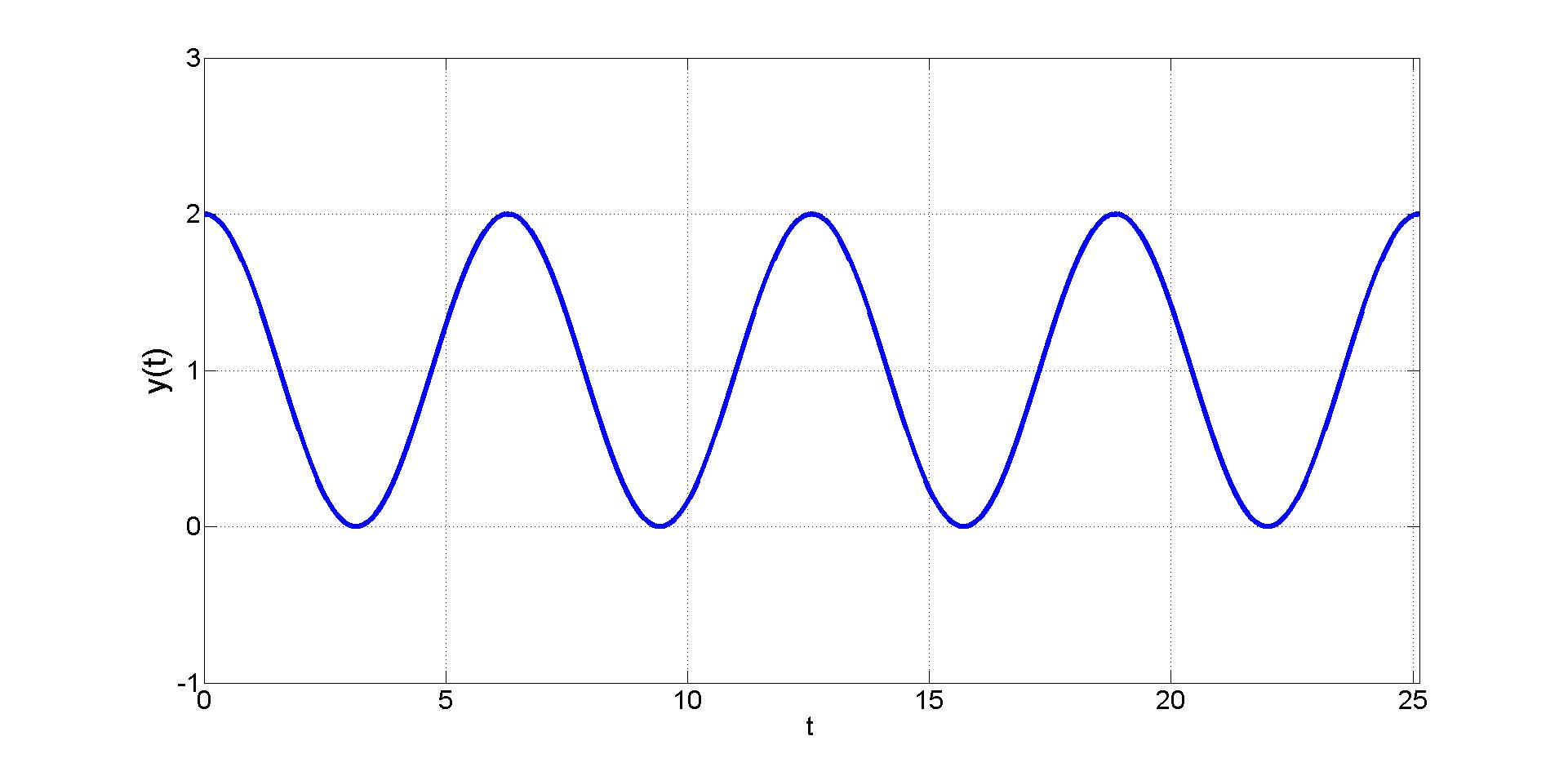

Izračunati odziv sustava grafički je prikazan slikom:

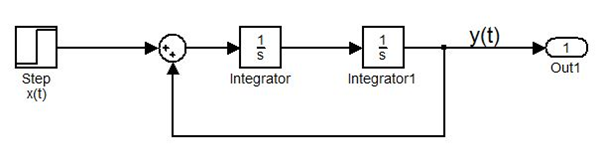

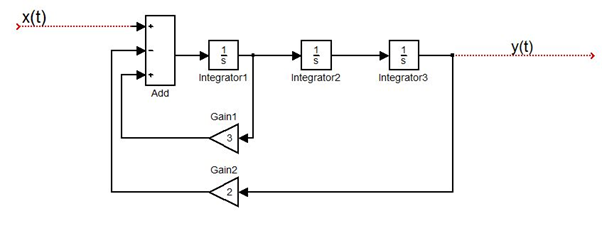

Blok dijagram (tj. Simulink model) vremenski kontinuiranog LTI sustava prikazan je slikom:

Na temelju blok dijagrama odrediti diferencijalnu jednadžbu koja opisuje sustav. Diferencijalna jednadžba jest:

Kontinuirani LTI sustav prikazan je blok dijagramom (tj. Simulink modelom):

Na temelju blok dijagrama postaviti diferencijalnu jednadžbu sustava. Odrediti odziv sustava kad mu na ulaz dovedemo step pobudu (odnosno riješiti diferencijalnu jednadžbu sustava primjenom Laplace-ove transformacije). Svi početni uvjeti su nula.

Odziv sustava dan je izrazom:

Na temelju ulazno-izlazne veze sustava prikazanog blok dijagramom odrediti oblik odziva sustava kad mu na ulaz dovedemo step pobudu:

Odrediti ulazno-izlaznu vezu sustava prikazanog blok dijagramom i odgovoriti koja od navedenih svojstava ima sustav:
