täissummaator :

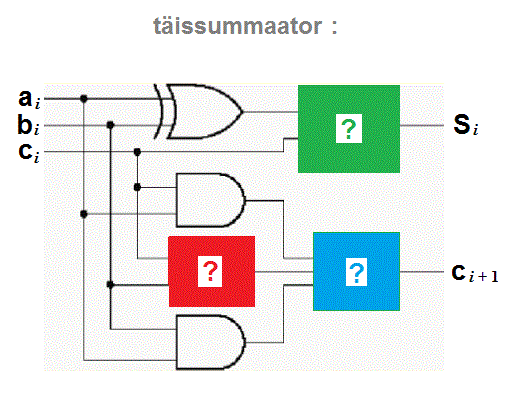

sellise  summaatori  saab  koostada  loogikaskeemina  loogikaelementidest :

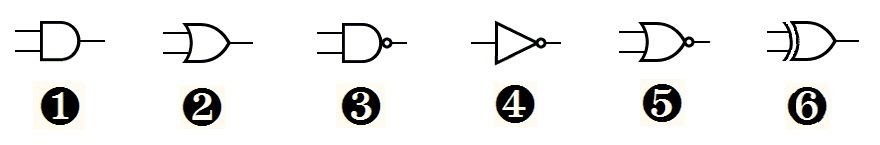

millised  peavad olema  summaatori sellises skeemis  need  3  loogikaelementi, mis asuvad värvidega tähistatud kohtades  ?

täissummaator :

sellise  summaatori  saab  koostada  loogikaskeemina  loogikaelementidest :

millised  peavad olema  summaatori sellises skeemis  need  3  loogikaelementi, mis asuvad värvidega tähistatud kohtades  ?

Kui  liidetakse  "käsitsi paberil"  kokku  kolm  tk. üksikuid  2ndjärke :

0+0+0   või   0+0+1   või   0+1+0   või   0+1+1  . . . . . . .   1+1+0   või   1+1+1

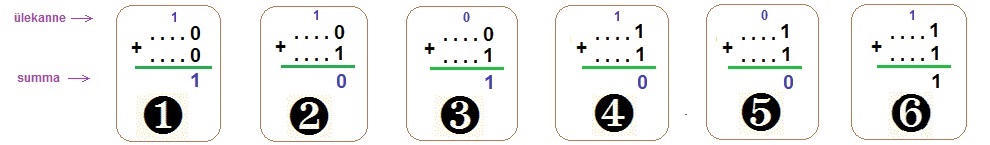

. . . . siis  millistel näitejoonistel on  tekkiv   summa  ja  ülekanne  näidatud  õigesti ?

 vali kõik õiged :

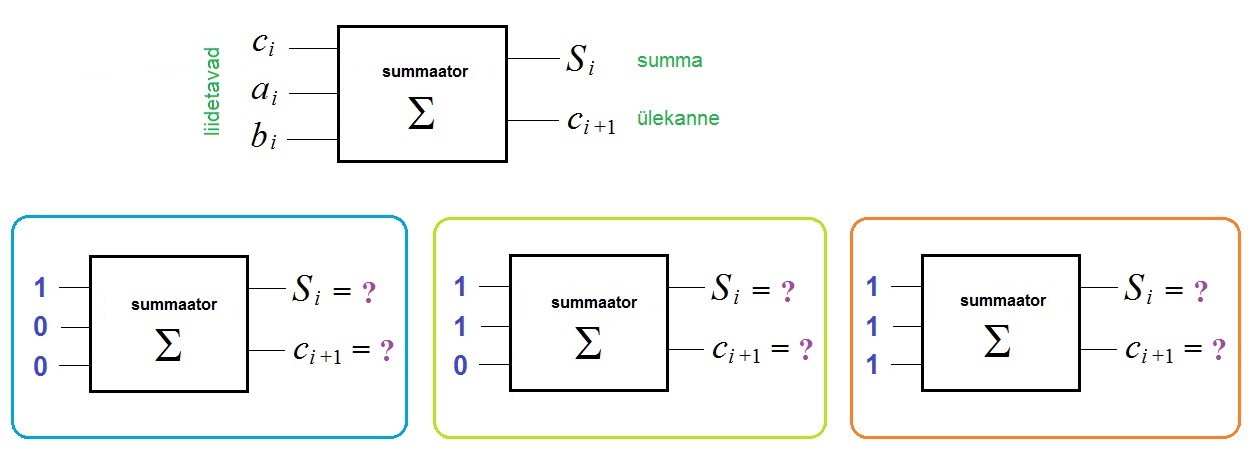

summaatorile  saabuvad  3 erinevat kombinatsiooni  liidetavaid sisendsignaale :

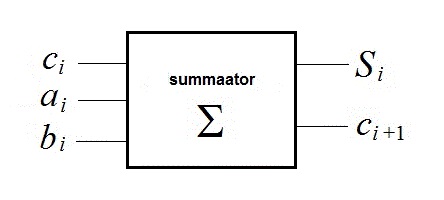

See on  täissummaator    ( full adder ) :

Mida tähendavad tema  sisendid  ja  väljundid ?

( vali igale reale  õige vastus )

täissummaator :

sellise  summaatori  saab  koostada  loogikaskeemina  loogikaelementidest :

millised  peavad olema  summaatori sellises skeemis  need  3  loogikaelementi, mis asuvad värvidega tähistatud kohtades  ?

täissummaator :

sellise  summaatori  saab  koostada  loogikaskeemina  loogikaelementidest :

millised  peavad olema  summaatori sellises skeemis  need  3  loogikaelementi, mis asuvad värvidega tähistatud kohtades  ?

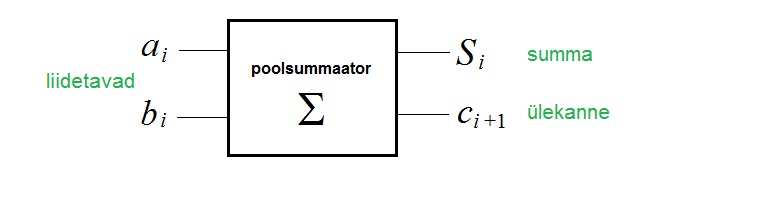

poolsummaator :

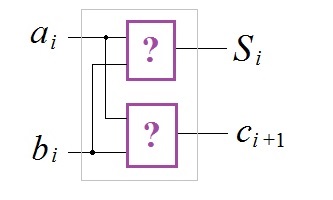

sellise  poolsummaatori  saab  koostada  kahe  loogikaelemendi abil, sellise  skeemina :

millised  on  need  2  loogikaelementi, millega saab moodustada  poolsummaatori  ?

Kui  liidetakse  "käsitsi paberil"  kaks tk. üksikuid  2ndjärke :    0+0   või   0+1   või   1+0   või   1+1

siis  millistel näitejoonistel on  tekkiv   summa  ja  ülekanne  näidatud  õigesti ?

 vali kõik õiged :

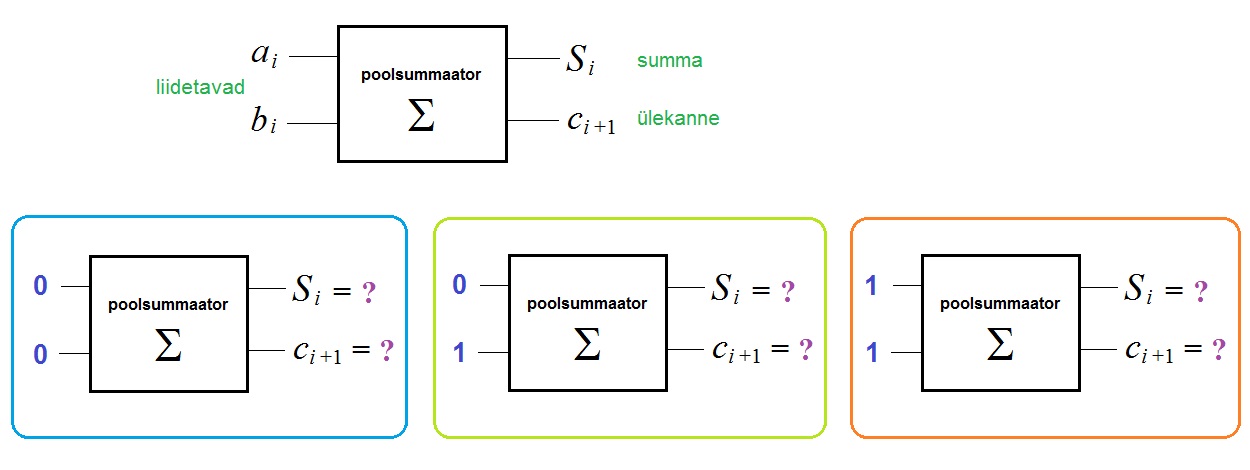

poolsummaatorile  saabuvad  3 erinevat kombinatsiooni  liidetavaid sisendsignaale :
