Устройство имеет IPv4-адрес IPv4-адрес 163.17.20.29/20. Укажите, какие адреса могут иметь устройства, находящиеся с ним в одной сети:

Выберите верные утверждения о таблице маршрутизации.

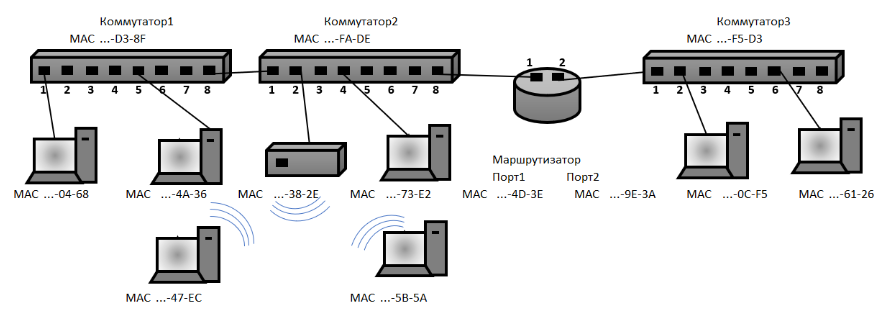

Сколько сетей на рисунке? (коммутатор обозначается прямоугольным параллелепипедом, маршрутизатор - цилиндром)

При попытке проверить соединение между ПК4 и ПК11 с помощью утилиты ping был получен следующий результат:

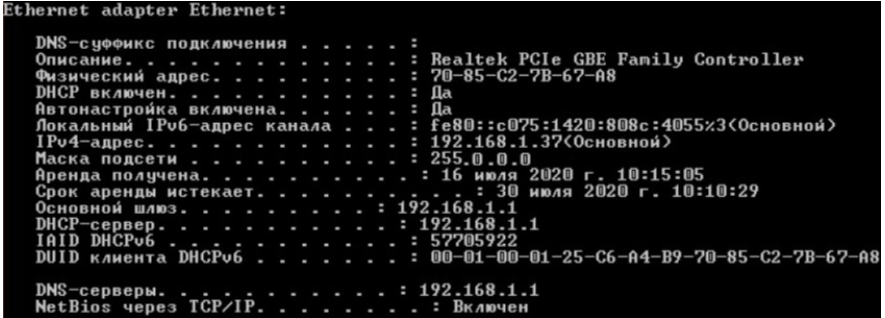

Информация о сетевых параметрах на ПК11:

На порт 8 коммутатора 3 приходит пакет со следующими заголовками

MAC-адрес отправителя: CC-E7

MAC-адрес получателя: FE-A6

Таблица коммутатора 3 имеет следующие записи:

VLAN      MAC        Port

     7         78-BD     Fa0/2

     1         6F-53     Fa0/8

     7         CC-E7    Fa0/8

     7         15-83    Fa0/8

Настройки портов коммутатора 3:

Fa0/1  tagged, VLAN1, VLAN7

Fa0/2  untagged, VLAN7

Fa0/3  untagged, VLAN7

Fa0/4  untagged, VLAN7

Fa0/5  untagged, VLAN1

Fa0/6  untagged, VLAN1

Fa0/7  untagged, VLAN1

Fa0/8  tagged, VLAN1, VLAN7

Определите, на какие порты коммутатора 3 будет передан данный пакет

MAC-адреса в задаче заданы условно: в качестве MAC-адреса использован фрагмент MAC-адреса устройств.

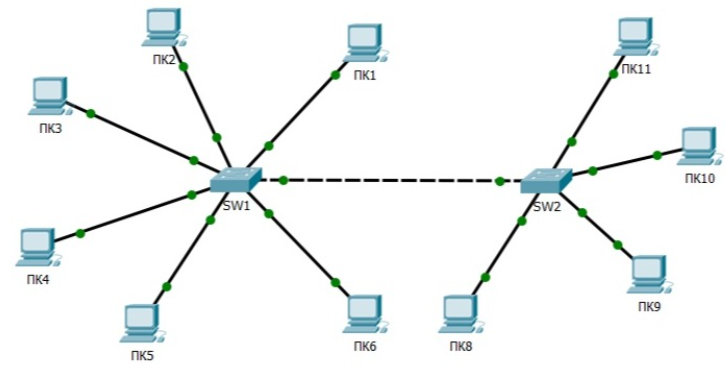

В предложенной схеме персональные компьютеры присоединены к портам с номером, совпадающим с номером ПК. Коммутаторы соединены портами fa0/16.

0005.5e3d.7870      DYNAMIC      Fa0/11

0009.7c9c.b22e       DYNAMIC      Fa0/12

0060.3eb4.0118      DYNAMIC      Fa0/16

0060.4737.4c52      DYNAMIC      Fa0/14

00d0.5860.576e      DYNAMIC      Fa0/16

00e0.8f29.501a      DYNAMIC       Fa0/16

На порт Fa0/12 коммутатора 2 поступает пакет, предназначенный на адрес 00dс.5888.57сс.

Укажите, какие адреса будут приписаны к порту 8 в таблице коммутатора1

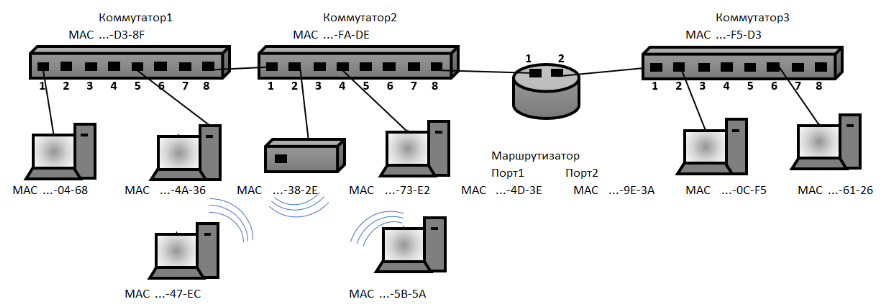

На порт 8 коммутатора 1 приходит пакет со следующими заголовками

MAC-адрес отправителя: 47-EC

MAC-адрес получателя: 5B-5A

Таблица коммутатора 1 имеет следующие записи:

5B-5A    Fa0/8

47-EC     Fa0/8

Определите, на какие порты будет передан данный пакет

MAC-адреса в задаче заданы условно: в качестве MAC-адреса использован фрагмент MAC-адреса устройств.
