A/D-muunnoksen vaiheet
Valitse kuvassa näkyviin kanavien (Ch1...Ch4) kuvaajiin oikeat selitykset.
Numeroilla (1. ...6.) ei ole tässä merkitystä.
A/D-muunnos | Taustaa
Oheissa kuvassa (työohjeen kuva 5) on PCM-piirin A/D-muuntimen lohkokaavio: vasemmalta oikealle lukien piiriin syötettävä analoginen signaali (J37), S/H-piirin ulostulo (J38), laskurin DA-muuntimen ulostulo (J39) ja PCM-signaalin ulostulo (J40).
Laskuriin (Counter) perustuva AD-muunnin:
Laskurin arvo on alussa nolla, esim. tässä työssä 4-bittisellä muuntimella 00002 ,joka on muutettu laskurin jälkeisellä DAC:lla (Digital-to-Analog Converter) jännitteeksi (0 mV) ja takaisinkytketty komparaattorin sisäänmenoon. Komparaattori vertailee S/H-piiriltä tulevaa näytettä (jännitettä) ja laskurin ulostulon jälkeisen DAC:n arvoa.
Laskuri toimii kellopulssilla ja nostaa lukemaansa niin kauan kun S/H > DAC eli pitää laskurin käynnissä (1 = enable) kunnes laskurin DAC saavuttaa tai ylittää S/H:n näytteen tason ( S/H < DAC), jolloin komparaattori antaa arvon 0 eli pysäyttää laskurin (0 = disable)). Tällöin laskurin lukema lähetetään rekisteriin ja laskuri nollaantuu.
Esim. näytteen arvo S/H = 900 mV. Laskurin arvoa nostetaan niin monta kertaa, että laskurin arvo on vähintään yhtä suuri kuin näytteen arvo:
==> 00002 (DAC = 0 V < S/H) ==> 00012 (DAC = 333 mV < S/H) ==> 00102 (DAC = 666 mV < S/H) ==> 00112 (DAC = 999 mV > S/H) ==> laskuri pysähtyy (999 mV ≥ 900 mV) ja tämä arvo 00112 lähetetään rekisteriin.
Tässä laskurin yhden "portaan" arvo on laskettu 5V jännitteellä, joka on jaettu 4-bittisessä muuntimessa 24-1=15 portaaseen eli 5V/15 porrasta = 0.333mV/porras.
Esimerkkitulos ja sen tulkinta

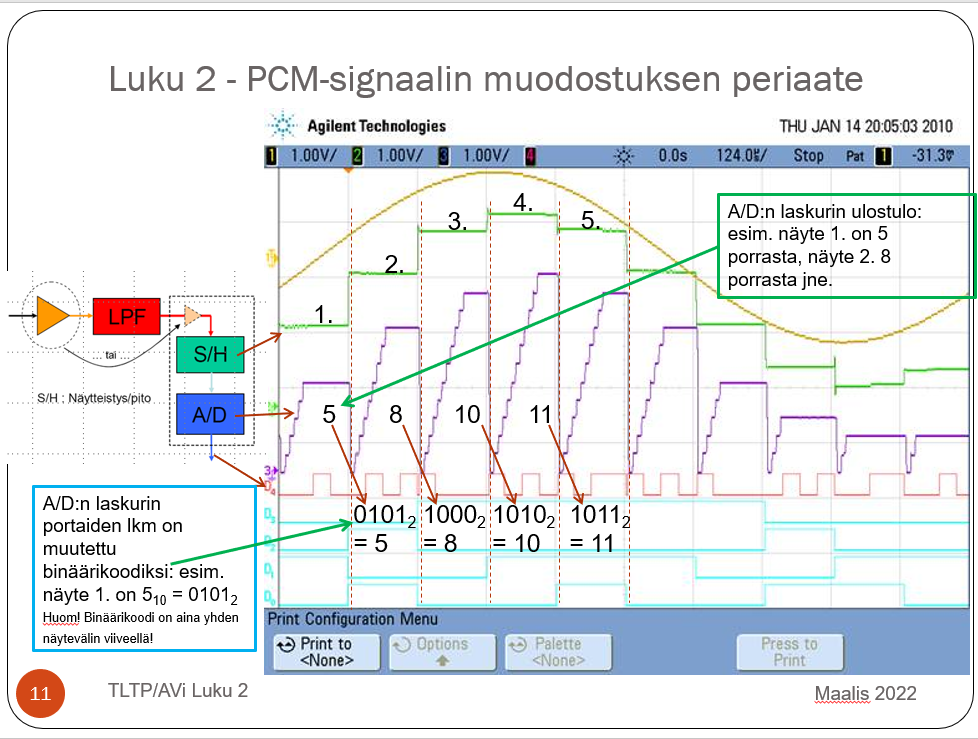

Seuraavassa kuvassa näkyy esimerkkimittaustulos em. lohkokaaviosta:
Keltainen = analoginen signaali (J37)Vihreä = S/H-piirin ulostulo (J38)Lila = laskurin DA-muuntimen ulostulo (J39) Punainen = PCM-signaalin ulostulo (J40)
Kysymys
Oheisesta kuvassa näkyy laskurilla toteutetun 4-bittinen AD-muunnoksen vaiheet analogisesta (Ch1) digitaaliseksi (Ch4) signaaliksi. Laskurin digitaalinen arvo on muunnettu analogiseksi (Ch3). Tätä arvoa verrataan S/H-piirin ulostuloon (Ch2) ja laskurin arvoa kasvatetaan kunnes laskurin arvo on vähintään yhtä suuri kuin S/H-piirin ulostuloon. Kuvaan on merkitty kuusi perättäistä näytettä (1.…6.).
Kysymys: Mitkä ovat näytteitä 2., 3., 5. ja 6. vastaavat binäärikoodit?
Termiä PCM ei kuvaa määritelmä:___________________________. (2p)
Oikea vastaus +1p, väärä vastaus -0,5p.
