Dari komponen Datapath, komponen yang termasuk kelompok rangkaian kombinasi adalah:

(setiap jawaban salah dikenakan penalty -10%)

Pada instruksi  D = A * B - C, yang dimaksud dengan operand adalah:

(setiap jawaban salah dikenakan penalty -10%)

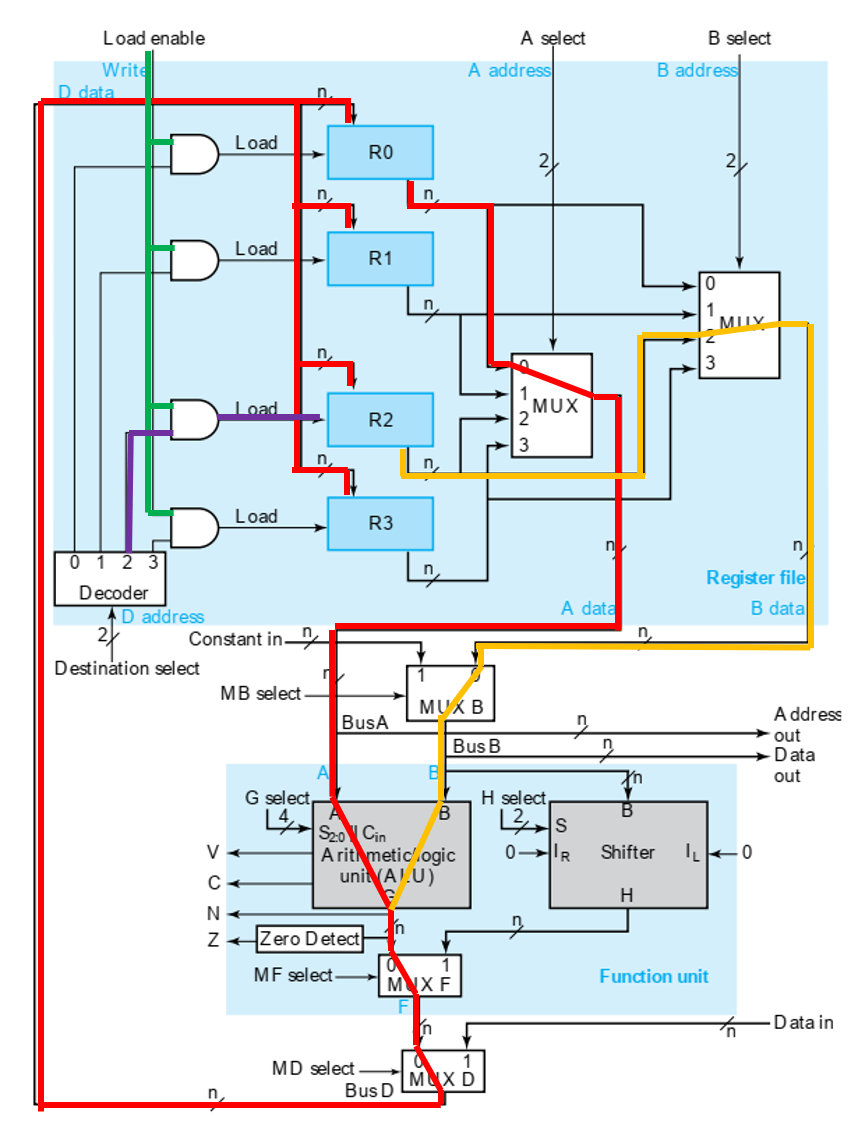

Gambar di atas mengilustrasikan alur pada saat sebuah instruksi dijalankan pada datapath seperti yang diberikan pada slide kuliah. Berikut adalah informasi tambahan yang dapat membantu (Hint: G Select dan H Select ada di slide hal. 26):

• Constant in: 3

• G Select: 0011

• H Select: 00

Tuliskan micro-operation yang tepat seperti yang diilustrasikan pada gambar di atas dengan format penulisan berikut:

Rd(spasi)<-(spasi)(Ra)(spasi)OP(spasi)(Rb/Const.)

Contoh Jawaban :

R0 <- R0 AND R0

R0 <- sr R0

 CATATAN:

• Rd = Register destination (ganti 'd' dengan alamat register)
• Ra = Register A (ganti 'a' dengan alamat register)
• Rb = Register B (ganti 'b' dengan alamat register)
• (...) = menandakan bahwa operand ini bersifat opsional, dalam arti bisa ada atau tidak dalam sebuah instruksi
• Const. = Constant in ditulis dengan angka desimal
• OP = jenis operasi atau fungsi, misal +, -, AND, OR, XOR, ' (NOT), sr (shift right), sl (shift left)
• Perhatikan spasi! Gunakan spasi sesuai format penulisan di atas, kecuali untuk operasi NOT yang ditulis Ra'.
• Jawaban yang ditulis tidak sesuai format akan mendapatkan nilai 0.

Jika periode clock A adalah 10 ns, dan clock B adalah 2 ns, maka frekuensi clock A < Clock B.

Manakah pernyataan dibawah ini yang BENAR terkait Register

Note: jawaban dapat lebih dari satu
