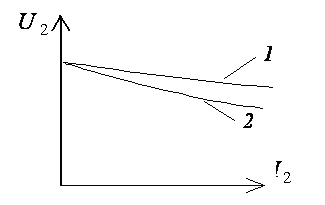

Яка з наведених на рисунку

залежностей відповідає зовнішній характеристиці синхронного

Для якого типу синхронної

машини справедливим є наступне рівняння рівноваги напруг? (Усі напруги, ЕРС та

струми вважати векторами в

U = E₀ - jI·X_a - jI·X_s - I·R_a

Якої форми надають проміжку між статором і ротором явнополюсного синхронного генератор

а

для забезпечення синусоїдної форми індукованої ЕРС?

Для асинхронного трифазного двигун

а з короткозамкненим

ротором відомими є:

• номінальна частота обертання –

  1455 об/хв;

• напруга мережі – 660 В;

• частота напруги – 50 Гц;

• схема сполучення обмотки статора – Y;

• активний опір обмотки статора– 0,059 Ом;

• активний опір приведеної обмотки

  ротора –

  0,179 Ом;

• індуктивний опір розсіювання

  обмотки статора –

  0,21 Ом;

• індуктивний опір розсіювання

  приведеної обмотки ротора

  – 0,71 Ом.

Розрахунковий коефіцієнт приведення С1 прийняти рівними одиниці.

Яким буде значення повної механічної потужності цього двигун

а (у кВт),

в режимі коли він розвиває максимальний електромагнітний момент?

Як на Т-подібній заступній схемі асинхронної машини позначено опір, що враховує механічну потужність на валі?

Варіанти відповідей:

1) ;      2) ;      3) ;       4) ;       5) ;      6) ;     7)     8) такий опір відсутній на схемі

Асинхронний двигун

з фазним ротором, що

має 10 пар(и) полюсів, в паспорті якого вказано 220/380 В, 50 Гц, обертається

з частотою 282 об/хв. Визначте ЕРС у фазі ротора, якщо кількості витків у

фазах статора та ротора та їх обмоткові коефіцієнти однакові, а напруга мережі

становить 380 В. Спадом напруги в колі статора знехтувати.

Яка точка на механічній

характеристиці асинхронного

Обчисліть номінальну частоту обертання ротора

асинхронного

Розрахуйте величину струму, що

віддаватиме у навантаження
