Яка точка на механічній

характеристиці асинхронного

Як на Т-подібній заступній схемі асинхронної машини позначено опір, що враховує

 втрати в

магнітопроводі ротора

Варіанти відповідей:

1) ;      2) ;      3) ;       4) ;       5) ;      6) ;     7)     8) такий опір відсутній на схемі

Обчисліть фазний струм статорної обмотки, який

споживає асинхронний

Яка з наведених на рисунку робочих

характеристик асинхронного

Введіть її номер без жодних додаткових позначок.

Величина номінального

ковзання, характерного для асинхронних

Яка з перерахованих величин не

змінюється за умови збільшення корисної потужності на валі асинхронного

Для генератор

а постійного струму з незалежним збудженням

відомими є:

• струм навантаження – 100 А;

• напруга збудження – 250 В;

• тип обмотки якоря – проста петлева;

• кількість пазів на якорі – 67;

• кількість провідників в одному пазі – 16;

• опір обмотки якоря – 0,296 Ом;

• опір обмотки додаткових полюсів – 0,044 Ом;

• опір обмотки збудження – 420 Ом.

• Магнітна характеристика машини наближається залежністю , де =0,003, а  – струм збудження.

Явище реакції якоря та спад напруги на щітках не враховуємо.

Розрахуйте номінальний момент на валу

Визначте максимальну МРС якоря МПС,

якщо відомими є: величина лінійного навантаження – 56200 А/м; кількість пар

полюсів – 7; зовнішній діаметр якоря – 230 мм.

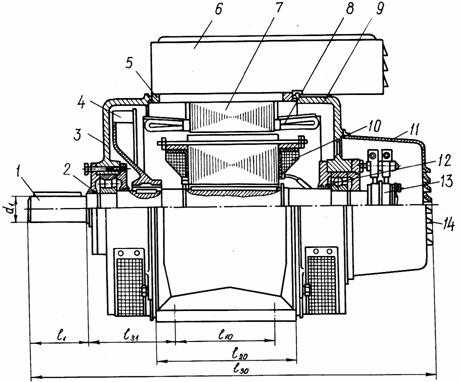

На рисунку цифрою 2 позначено:
