Якір генератор

а постійного струму

обертається з номінальною частотою, вимикач

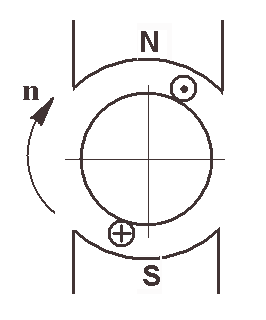

В якому режимі працює машина

постійного струму, поперечний переріз якої схематично показаний на рисунку?

Для двигун

а постійного струму з паралельним збудженням

відомими є:

• напруга живлення – 530 В;
• тип обмотки якоря – проста петлева;

• кількість пазів на якорі – 37;

• кількість провідників в одному пазі – 26;

• опір обмотки якоря – 0,151 Ом;

• опір обмотки додаткових полюсів – 0,421 Ом;

• опір обмотки збудження – 230 Ом.

Явище реакції якоря та спад напруги на щітках не враховуємо.

У генератор

і постійного струму

напруга на його затискачах менша за електрорушійну силу якоря.

Електромагнітна стала машини

постійного струму становить 38. Визначте механічну сталу цієї машини.

Розрахуйте номінальний момент на валу

Чому

дорівнює коефіцієнт полюсного перекриття в 2 полюсній

Визначте період комутації секції

простої петлевої обмотки, якщо ширина щітки дорівнює ширині колекторної

пластини й становить 4,8 мм, частота обертання якоря 2400 об/хв, діаметр

колектора 65 мм.

Як співвідносяться між

собою

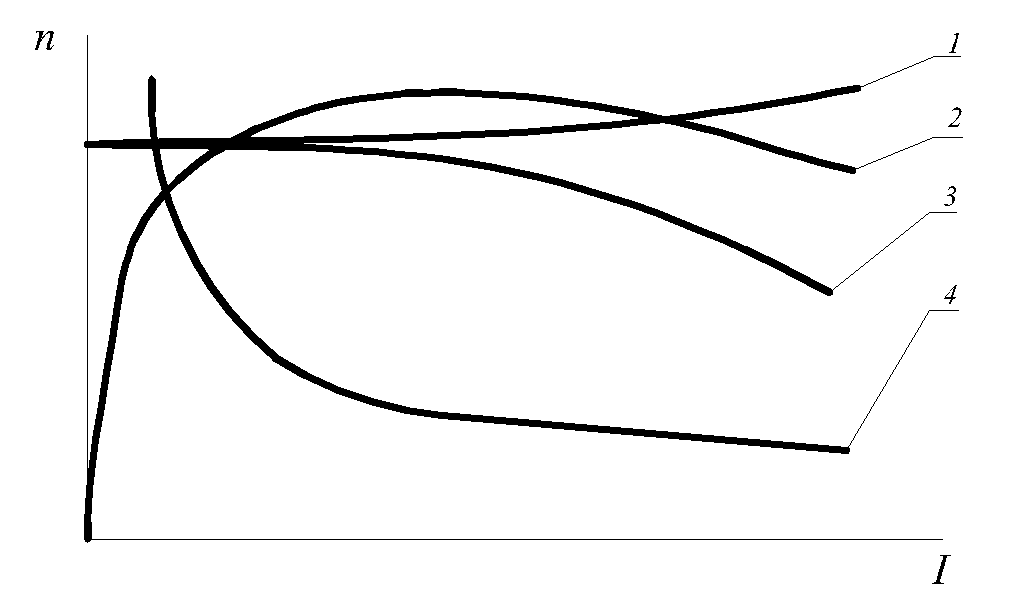

Яка з наведених на рисунку

залежностей відповідає регулювальній характеристиці синхронного
