Величина пускового струму асинхронного двигун

а, за

номінального живлення становить 1890 А. Якою буде його величина, якщо напруга

живлення обмотки статора зменшиться на 24 %?

Для асинхронного трифазного двигун

а з короткозамкненим

ротором відомими є:

• номінальна частота обертання –

  1455 об/хв;

• напруга мережі – 660 В;

• частота напруги – 50 Гц;

• схема сполучення обмотки статора – Y;

• активний опір обмотки статора– 0,072 Ом;

• активний опір приведеної обмотки

  ротора –

  0,150 Ом;

• індуктивний опір розсіювання

  обмотки статора –

  0,45 Ом;

• індуктивний опір розсіювання

  приведеної обмотки ротора

  – 0,43 Ом.

Розрахунковий коефіцієнт приведення С1 прийняти рівними одиниці.

Яким буде значення повної механічної потужності цього двигун

а (у кВт),

в режимі коли він розвиває максимальний електромагнітний момент?

Для асинхронного двигун

а з фазним

ротором обчисліть приведене значення активного опору обмотки ротора, якщо

величина активного опору обмотки ротора становить 0,06 Ом, обмоткові коефіцієнти

обмоток статора та ротора однакові, а кількість витків фази ротора у 2,6

разів менше ніж у фазі статора.

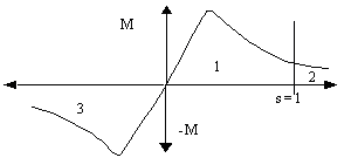

Яким режимам роботи асинхронної

машини відповідає область, що на графіку позначена цифрою 1?

Як на Т-подібній заступній схемі асинхронної машини позначено опір, що враховує розсіювання магнітного потоку в роторі?

Варіанти відповідей:

1) ;      2) ;      3) ;       4) ;       5) ;      6) ;     7)     8) такий опір відсутній на схемі

Як зміниться максимальний момент

асинхронного

Асинхронний двигун

з фазним ротором, що

має 7 пар(и) полюсів, в паспорті якого вказано 220/380 В, 50 Гц, обертається

з частотою 410 об/хв. Визначте ЕРС у фазі ротора, якщо кількості витків у

фазах статора та ротора та їх обмоткові коефіцієнти однакові, а напруга мережі

становить 380 В. Спадом напруги в колі статора знехтувати.

Як визначається коефіцієнт

потужності асинхронного
