Ristlõike vormistamisel joonestatakse välja ja viirutatakse ainult need tasapinnad, mida läbib lõikav pind.

Lisatud joonisel on ühest detailist joonestatud neli erinevat kujutist. Valige, kuidas erinevaid variante nimetatakse:

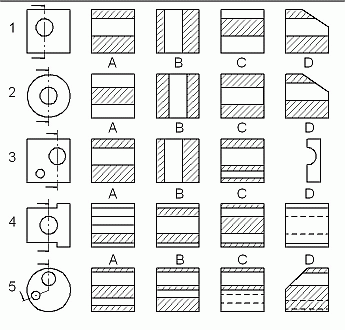

Kõrvaloleval joonisel on ülevalt alla 5 tahukat, millele on peale tõmmatud lõiketasapinda tähistav joon. Millise tähega on tähistatud eestvaate kõrval olevas reas temale vastav lõige?

Klikka pildile, et suuremalt näha:

Raamjoon tehakse jooniselehele:

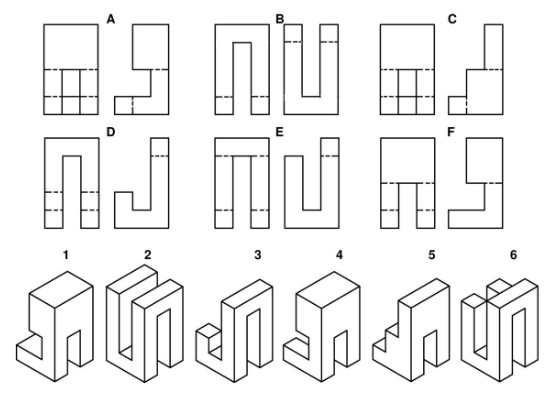

Joonisel on kahes ülemises reas on tähtega (A, B, C, D, E või F) tähistatud kuue detaili eest- ja vasakultvaated. Alumises reas on toodud isomeetrilised kujutised nr 1 - 6. Millisele isomeetrilisele kujutisele (number) vastab ülalpool olev eest- ja vasakultvaade (täht)?

Kitsa ja laia joone laius peavad joonisel erinema ... korda.

ISO standardi alusel tehtud masinaehitusjoonistel on mõõtühikuks:

A4-formaadis jooniselehe suurus on millimeetrites:

Nurgatabel asub jooniselehel:

Joonistel on lubatud järgmised mõõtkavad:
