Amb les dades anteriors, representa en una gràfica/dibuix el pols emès juntament amb el pols rebut indicant clarament tp, td i T.

Fes una captura del teu dibuix, esquema o gràfica i posa-la al quadre de text.

Quina és la distorsió total que sofreix el pols? (Pulse Width Distortion).

Especifica les unitats a la teva resposta.

Calcula el temps de retard de propagació tp que tindrà el senyal al transmetre’l a la màxima distància que has calculat en l’apartat anterior.

Per al càlcul de tp fes servir la informació del retard per unitat de longitud (propagation delay for one meter of cable)

Especifica les unitats a la teva resposta.

Calcula la durada del pols T.

Especifica les unitats a la teva resposta.

Les característiques de l'enllaç

Fes una captura de la taula d'especificacions relacionades amb l'enllaç de fibra POF HFBR-1521Z/2521Z i posa-la al quadre de text. Tot seguit contesta les qüestions següents:

Entra el valor de la màxima longitud calculada.

Especifica les unitats a la teva resposta.

Amb les consideracions anteriors i tot considerant que:

• hi ha 0.5 dB de pèrdues en cadascun dels dos connectors
• que s’emet la potència òptica considerada a la pàgina anterior

Calcula la màxima longitud que pot tenir la fibra perquè el receptor detecti aquests nivells lògics.

Fes una captura dels teus càlculs i posa-la al quadre de text.

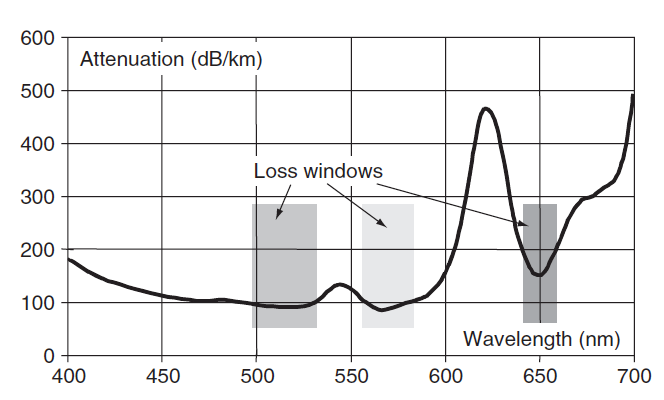

Quant val l'atenuació de la fibra POF standard per a la longitud d'ona de treball?.

Especifica les unitats a la teva resposta.

Quina és la mínima potència òptica d'entrada al receptor perquè rebi correctament el nivell lògic binari que envia el transmissor?_.

Nota: No considereu els valors per 25 ºC, utilitzeu els valors per a qualsevol temperatura

Especifica les unitats a la teva resposta.

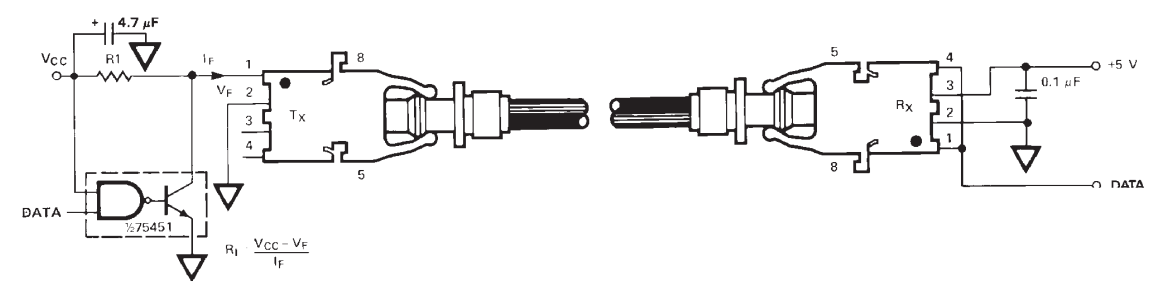

Els circuits que formen tot el kit es mostren a la figura següent:

El Circuit receptor

El receptor HFBR-2521Z del kit consta d’un fotodíode i un amplificador, tal com es mostra en la figura següent. La sensibilitat es pot ajustar amb la resistència R_L

Fes una captura de la taula d'especificacions relacionades amb el receptor òptic i posa-la al quadre de text. Tot seguit contesta les qüestions següents:
