Per aquest mateix valor de corrent I_Fdc, calculeu el valor de la resistència de polarització R₁.

Nota: V_cc és la tensió d’alimentació del circuit = 5 V

Especifica les unitats a la teva resposta.

El fabricant recomana treballar amb un corrent del LED del transmissor (I_Fdc) de 60 mA. Quina és la mínima potència òptica de sortida del transmissor quan I_Fdc=60 mA ?

Nota: No considereu els valors per 25 ºC, utilitzeu els valors per a qualsevol temperatura

Especifica les unitats a la teva resposta.

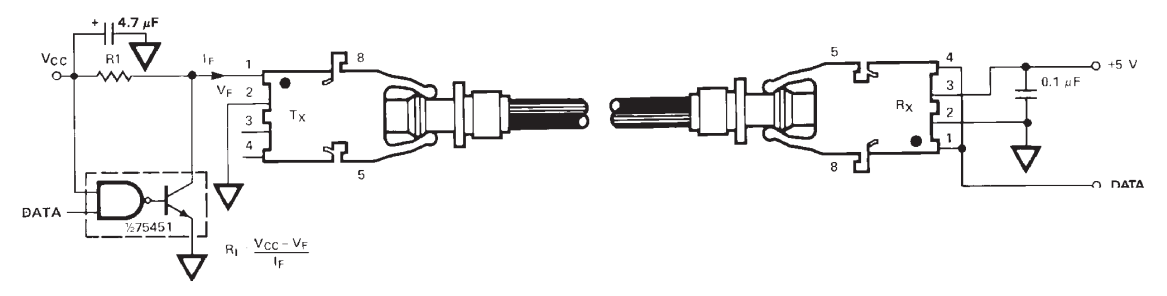

Els circuits que formen tot el kit es mostren a la figura següent:

El Circuit transmissor

El circuit transmissor òptic HFBR-1521Z emet la llum mitjançant un LED de longitud d’ona de pic 660 nm \lambda_{PK} . Per tal de facilitar la connexió amb microcontroladors s’ha afegit un driver (porta 75451). La potència de llum emesa depèn del corrent (I_F) que circula pel LED, com que està polaritzat en directa també l’anomenarem I_Fdc, i es controla amb la resistència R₁ connectada entre l’alimentació i el LED:

R_1= \frac{V_{cc}-V_F}{I_F}

on V_F és la caiguda de tensió del LED en directa (Forward), i tot i que depèn del corrent és nominalment 1.67 V.

La porta 75451 és una porta NAND amb una etapa de sortida amb un transistor de potencia que curtcircuita l’entrada del diode en funció de la dada a enviar. Aleshores el corrent I_F circula pel transistor. La velocitat de transmissió està limitada pel retard de propagació d’aquest buffer.

Fes una captura de la taula d'especificacions relacionades amb el transmissor òptic i posa-la al quadre de text. Tot seguit contesta les qüestions següents:

Quina és la velocitat màxima (Signal Rate) per al qual el kit de Avago subministrat pot treballar?.

Especifica les unitats a la teva resposta.

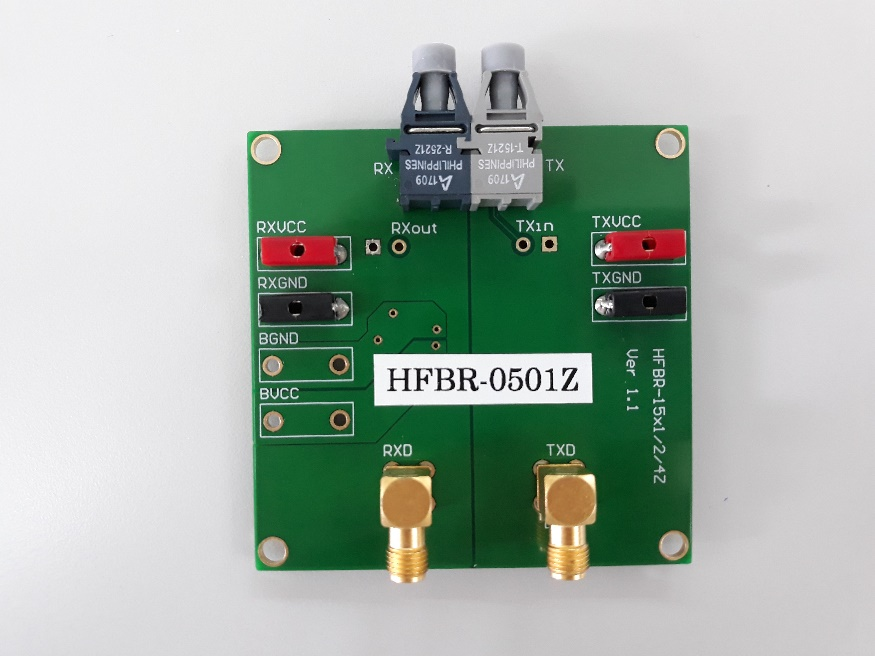

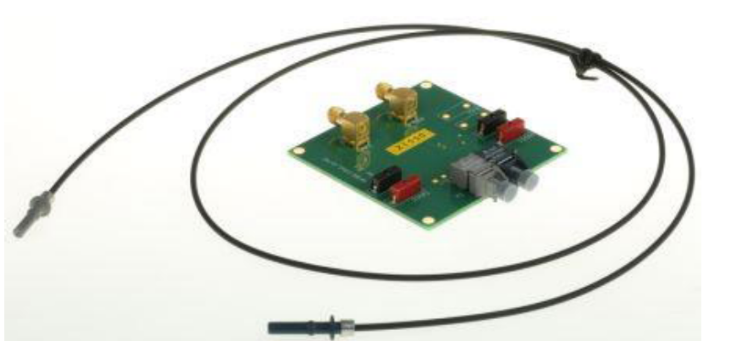

En aquesta pràctica utilitzarem el kit de Avago  en el que trobem junts en una sola placa el circuit que s’encarrega de la transmissió TX per fibra òptica HFBR-1521Z (part dreta de la placa) i el circuit que s’encarrega de la recepció RX HFBR-2521Z (part esquerra de la placa), que veurem amb més detall en els subapartats següents. Podem considerar que són dos sistemes pràcticament simètrics, un al costat de l’altre.

Segons l'arxiu de Data Sheet del kit HFBR-0500Z Series , fes una captura de la taula de les velocitats de l'enllaç en funció del tipus de TX/RX amb el que treballarem. Enganxa-la taula al quadre de text i tot seguit contesta la següent qüestió:
