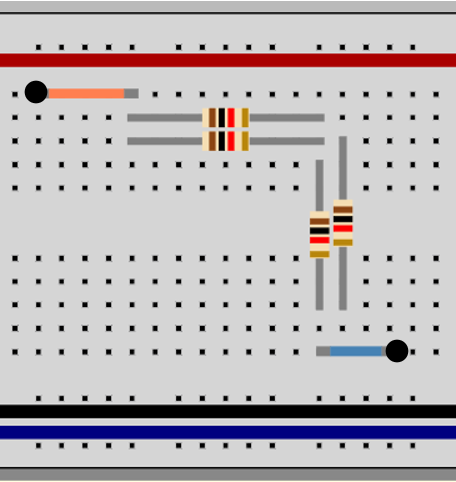

Se da montajul din figura realizat pe placa de test.

Rezistentele sunt egale si au valoarea 5 k.

 Sa se determine rezistenta echivalenta intre capetele marcate cu bulina neagra ale celor doua fire de conectare.

ATENTIE! : Sa se exprime rezistenta echivalenta in Ohmi!

Pentru divizorul rezistiv din figura se cunosc:

UA = 29 V          U2 = 6 V            R1 = 12 kOhm           R3 = 6 kOhm

Sa se determine rezistenta R2.

ATENTIE! Sa se exprime raspunsul in Ohmi!

Pentru divizorul rezistiv din figura se cunosc:

UB = 4 V                       R1 = 11 kOhm                            R2 = 11 kOhm

Sa se determine tensiunea de la intrarea divizorului, UA.

ATENTIE! Sa se exprime raspunsul in mV!

Pentru măsurarea rezistenței de intrare în osciloscop, se introduce, pe calea de semnal dintre generator și osciloscop, o rezistență adițională de valoare 1.6 M.

Semnalul dat de generator este un semnal sinusoidal cu frecvență 100 kHz și amplitudine A = 5 V. Dacă rezistența de intrare a osciloscopului are valoarea Ri = 1.9  M, care va fi valoarea amplitudinii semnalului vizualizat pe osciloscop.

ATENȚIE: Să se exprime rezultatul în mV!

La intrarea CH1 a unui osciloscop se aplică un semnal sinusoidal de amplitudine 1 V. La intrarea CH2 se aplică un semnal triunghiular de amplitudine 2 V, care este obținut de la același generator și are aceeași frecvență ca semnalul sinusoidal.

Pe ecran se vizualizează semnalul de pe canalul 1. Din meniul Trigger se selectează sursa de sincronizare CH2. Nivelul de sincronizare (Trigger level) este setat la 1.5 V .

Selectați răspunsul corect (unul singur este corect).

La intrarea unui osciloscop se aplică un semnal triunghiular cu amplitudine 4 V și frecvență 4 kHz.

Osciloscopul are următoarele reglaje: , , momentul de trigger (săgeata verticală de deasupra ecranului) este poziționat exact la începutul ecranului, nivelul de zero volți este situat la mijlocul axei verticale, iar nivelul de trigger (trigger level - săgeata orizontală din partea dreaptă a ecranului) este reglat în dreptul diviziunii 3.8 pe verticală (diviziunile se numără față de marginea de jos a acranului, iar ecranul are 8 diviziuni pe verticală), frontul de sincronizare este pozitiv. Să se calculeze de la ce valoare începe afișarea semnalului pe ecranul osciloscopului.

Să se exprime rezultatul în volți. Se va introduce doar valoarea numerică, fără unități de măsură.

Dacă valoarea este negativă, se introduce valoarea cu semn.

Să se scrie rezultatul cu două zecimale.

La intrarea unui osciloscop se aplică un semnal sinusoidal cu amplitudine 7.1 V. Coeficientul de deflexie pe verticală este 1 V/diviziune.  Să se calculeze pe câte diviziuni este afișată amplitudinea semnalului pe ecranul osciloscopului.

Se va introduce doar valoarea numerică, fără unități de măsură.

Să se scrie rezultatul cu două zecimale.

La intrarea unui osciloscop, pe canalul 1 (CH1), se aplică semnalul

u(t) = 4 + 10 [V]

Să se determine valoarea maximă a tensiunii de prag de sincronizare (Trigger Level) pentru care imaginea mai este sincronizată. Coeficientul de deflexie pe verticală este de 5 V/div. Modul de cuplaj al semnalului de sincronizare este AC. Sursa de sincronizare este CH1.

Se introduce doar valoarea, fără unitate de măsură.

Se va introduce valoarea cu două zecimale.

La intrarea unui osciloscop se aplică un semnal dreptunghiular cu amplitudine 3 V, frecvență 8 kHz și factor de umplere   = 20 %.

Osciloscopul are următoarele reglaje: , . Să se calculeze pe câte diviziuni este afișată durata τ a palierului pozitiv al semnalului dreptunghiular.

Să se exprime rezultatul în diviziuni. Se va introduce doar valoarea numerică, fără unități de măsură.

Să se scrie rezultatul cu două zecimale.

La intrarea unui osciloscop se aplică un semnal triunghiular cu perioada 400 . Să se calculeze coeficientul de deflexie pe verticală (valoarea necalibrată) astfel încât perioada semnalului să fie afișată pe ecranul osciloscopului pe 2 diviziuni.

Să se exprime rezultatul în [/div]. Se va introduce doar valoarea numerică, fără unități de măsură.

Să se scrie rezultatul cu două zecimale.
