Cut

Extruded Cut

Hole Wizard

Boundary Cut

Revolved Cut

Creează un document nou de tip „Part” fără a folosi niciun șablon (valoare Nothing în loc de cale).

Încarcă un fișier de configurare a aplicației SolidWorks din folderul templates.

Creează un fișier nou de tip „Assembly” utilizând un șablon implicit.

Deschide un fișier SolidWorks existent de tip „Part” aflat în calea specificată.

Creează un document nou de tip „Part” pe baza șablonului Part.prtdot și îl setează ca document activ.

Creează un nou document de tip „Part” și atribuie obiectul rezultat variabilei Part pentru manipulare ulterioară în macro.

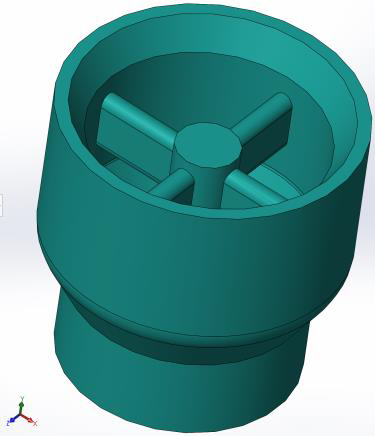

Operațiile Boss-Extrude și Fillet pot fi multiplicate în același tipar.

Opțiunea Equal spacing asigură o distribuție uniformă a instanțelor pe 360°.

Comanda Circular Pattern nu permite selectarea simultană a mai multor featuri.

Spacing-ul poate fi definit atât în grade, cât și ca distanță liniară pe un cerc.

Axa de tipar este definită prin selecția suprafeței circulare a cilindrului exterior.

La o distanță dată față de o axă

La o distanță dată față de un plan

Nu se poate defini doar printr-o singură referință

Paralel față de o axă

Paralel față de un plan

Zoom to Fit: Mărește sau micșorează vederea astfel încât întregul model sa fie vizibil.

Roll View: Rotește vederea în jurul unei axe normale la ecran în timp ce apăsați și mențineți butonul din stângă al mouse-ului, glisând-ul în jurul ecranului.

Pan View: Derulează vederea astfel încât aceasta se mută în timp ce glisați mouse-ul.

Zoom to Selection: Mărește sau micșorează vederea astfel încât întregul model sa fie vizibil.

Rotate View: Rotește vederea în jurul unei axe normale la ecran în timp ce apăsați și mențineți butonul din stângă al mouse-ului, glisând-ul în jurul ecranului.

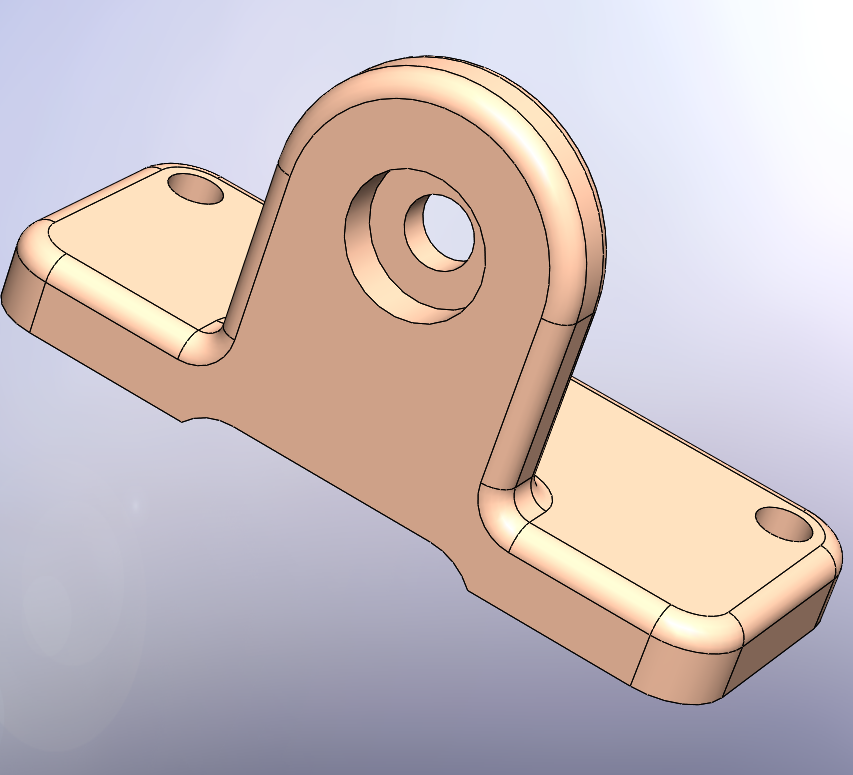

Toate cele trei schițe se definesc în același plan (Right Plane) și se numesc succesiv Sketch1, Sketch2 și Sketch3

Operația Hole Wizard creează găuri de Ø5 mm de tip „Through All”.

Operațiile de racordare se execută indiferent de ordinea lor, deoarece rezultatul geometric final este identic.

A doua extrudare are Draft 6° și o adâncime de 4 mm, folosind aceeași direcție de extrudare.

Operația Fillet cu R1 mm trebuie aplicată înaintea celei cu R0,5 mm pentru a evita erori de geometrie.

Prima extrudare are parametrii: Draft 6°, Mid-plane, 10 mm.
