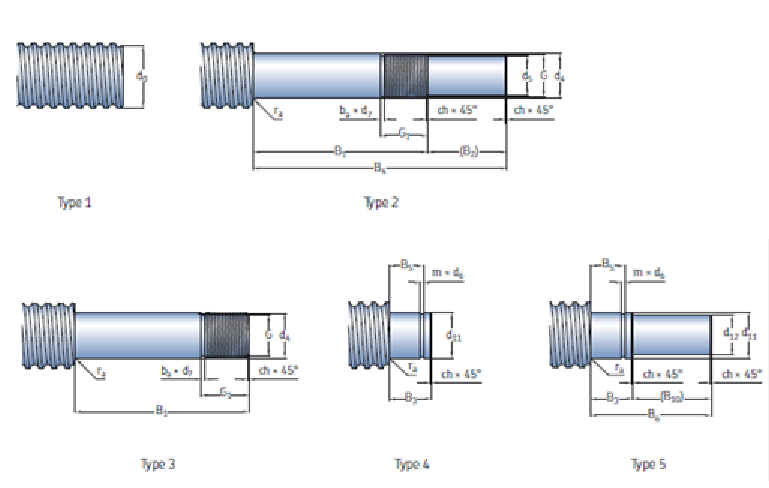

Dintre capetele de surub prezentate mai jos, cu referire la numarul tipului de cap de surub inscris sub fiecare figura  (tip 1, tip 2 ... tip 5) precizati:

a. care dintre capetele de surub prezentate mai jos permit realizarea unei lagaruiri de tip "incastrare"

b. care dintre capetele de surub prezentate mai jos permit realizarea unei lagaruiri de tip "reazem"

c. care dintre capetele de surub prezentate mai jos permit antrenarea surubului in miscare de rotatie

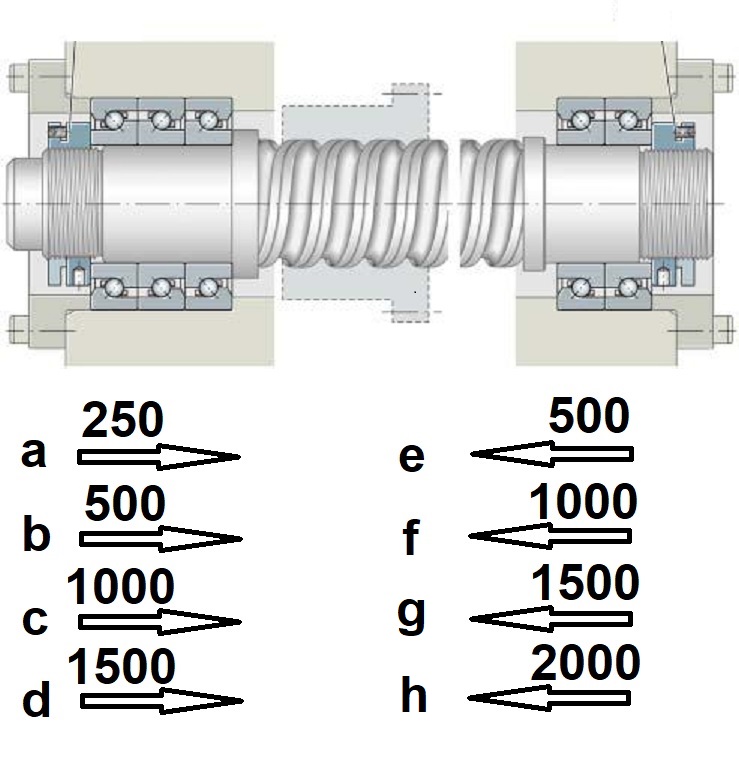

Considerand sistemul de lagaruire a unui surub cu bile prezentat in figura de ma jos si respectiv o capacitate de incarcare axiala individuala a unui rulment de 500 daN precizati:

1. care dintre valorile sarcinilor de mai jos aplicate axial intregului sistem de lagaruire (exprimate in daN) poate fi considerata ca acceptabila pentru sistemul de lagaruire

2. care dintre valorile sarcinilor de mai jos aplicate axial intregului sistem de lagaruire (exprimate in daN) nu poate fi considerata ca acceptabila pentru sistemul de lagaruire

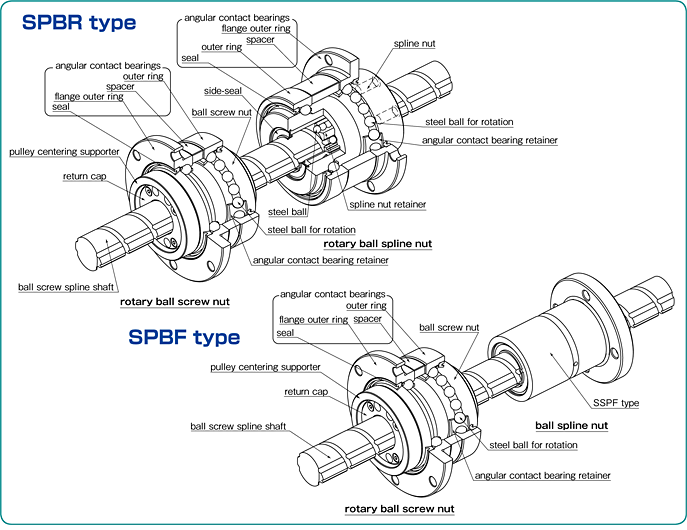

Pentru sistemul dual prezentat in imaginile de mai jos ca solutie constructiva si posibilitati de antrenare in miscare de rotatie, precizati:

Ce tip de miscare executa corpul surubului cu bine / tija canelurii cu bile in cazul in care:

a se antrezeaza in miscare de rotatie piulita surubulului cu bile (sageata verde) iar bucsa cu bile nu se roteste

a1 - se obtine translatia pe verticala a corpului surubului cu bine / tijei canelurii cu bile

a2 - se obtine rotatia in jurul axei verticale a corpului surubului cu bine / tijei canelurii cu bile

a3 - se obtine o miscare elicoidala (translatie pe verticala+rotatie in jurul axei verticale) a corpului surubului cu bine / tijei canelurii cu bile

b se antrezeaza in miscare de rotatie bucsa cu bile a canelurii cu bile (sageata portocalie) iar piulita cu bile nu se roteste

b1 - se obtine translatia pe verticala a corpului surubului cu bine / tijei canelurii cu bile

b2 - se obtine rotatia in jurul axei verticale a corpului surubului cu bine / tijei canelurii cu bile

b3 - se obtine o miscare elicoidala (translatie pe verticala+rotatie in jurul axei verticale) a corpului surubului cu bine / tijei canelurii cu bile

c se antrezeaza in miscare de rotatie, in acelasi sens de rotatie, cu turatii egale, atat piulita cu bile a surubului cu bile cat si bucsa cu bile a canelurii cu bile (sageata verde + sageata portocalie)

c1 - se obtine translatia pe verticala a corpului surubului cu bine / tijei canelurii cu bile

c2 - se obtine rotatia in jurul axei verticale a corpului surubului cu bine / tijei canelurii cu bile

c3 - se obtine o miscare elicoidala (translatie pe verticala+rotatie in jurul axei verticale) a corpului surubului cu bine / tijei canelurii cu bile

Pentru solutia constructiva de caseta lagar prezentata mai jos selectati denumirea corecta a elementelor componente numerotate in figura:

a piulita de strangere a rulmentilor pe corpul

surubului,

b piulita de strangere a rulmentilor in corpul carcasei

c  corpul

surubului

d corpul casetei

e elemente de etansare,

f rulmenti radial – axiali cu simplu efect,

g inele distantiere

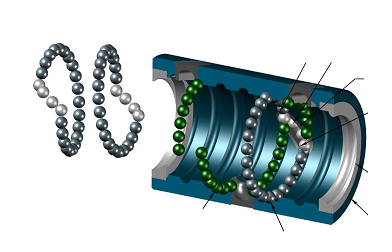

Pentru cele patru sisteme de recirculare din figurile de mai jos selectati denumirea corecta dintre optiunile listate in continuare:

A

B

C

D

a: sistem de recirculare interna prin tevi

b: sistem de recirculare externa prin tevi

c: sistem de recirculare cu canale axiale si capace

d. sistem de recirculare interna prin capace de capat

e. sistem de recirculare externa prin deflector

f. sistem de recirculare interna prin deflector

g. sistem de recirculare interna prin deflector de capat

h. sistem de recirculare externa prin deflector de capat si canale axiale

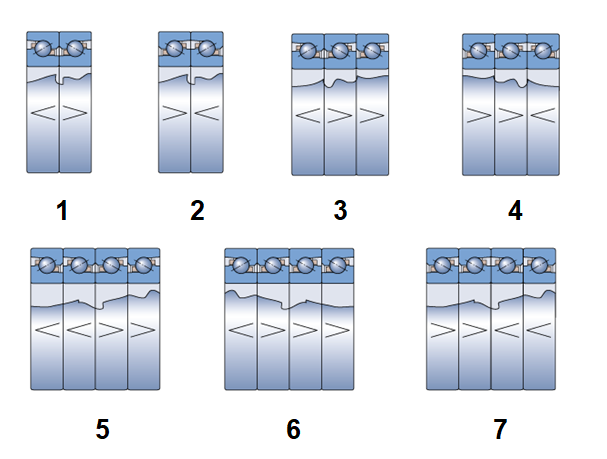

Considerand ca fiecare rulment din imaginile de mai jos are o capacitate portanta axiala de 500 daN si ca pentru un surub cu bile se realizeaza o solutie de lagaruire ce presupune un montaj simetric (in oglinda) al unui acelasi set de rulmenti (notat  in figura 1, 2, 3, 4, 5 sau 6)  precizati:

a pentru ce solutie de lagaruire (indicati numarul din figura) surubului cu bile astfel lagaruit i se poate aplica o forta axiala maxima de 500 daN, in conditiile obtinerii unei casete lagar cu gabarit axial de lungime minima

b pentru ce solutie de lagaruire (indicati numarul din figura) surubului cu bile astfel lagaruit i se poate aplica o forta axiala maxima de 1000 daN in conditiile obtinerii unei casete lagar cu gabarit axial de lungime minima

c pentru ce solutie de lagaruire (indicati numarul din figura) surubului cu bile astfel lagaruit i se poate aplica o forta axiala maxima de 1500 daN in conditiile obtinerii unei casete lagar cu gabarit axial de lungime minima

d pentru ce solutie de lagaruire (indicati numarul din figura) surubului cu bile astfel lagaruit i se poate aplica o forta axiala maxima de 2000 daN in conditiile obtinerii unei casete lagar cu gabarit axial de lungime minima

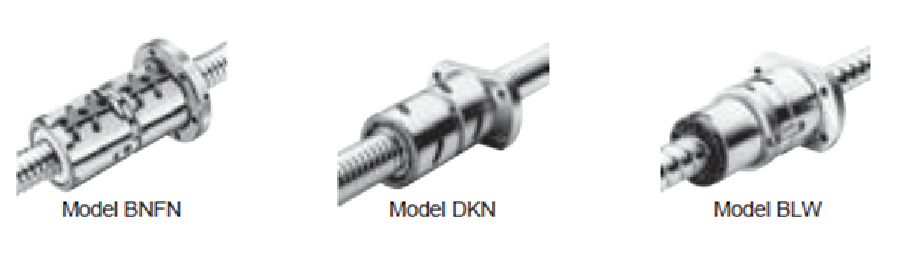

Pentru solutiile de surub - piulita cu bile din cele doua figuri, in corespondenta cu litera din fata fiecarei figuri, precizati ce tip de sistem de pretensionare este folosit la toate variantele de suruburi cu bile din imaginea A si respectiv ce tip de sistem de pretensionare este folosit la toate variantele de suruburi cu bile din imaginea B:

2a. prin reducerea distantei dintre doua piulite

2b. prin cresterea distantei dintre doua piulite

2c. prin cresterea unui pas al elicei surubului in zona centrala a surubului

2d. prin micsorarea unui pas al elicei surubului in zona centrala a surubului

2e. prin cresterea unui pas al elicei piulitei in zona centrala a piulitei

2f. prin micsorarea unui pas al elicei piulitei in zona centrala a piulitei

A

B

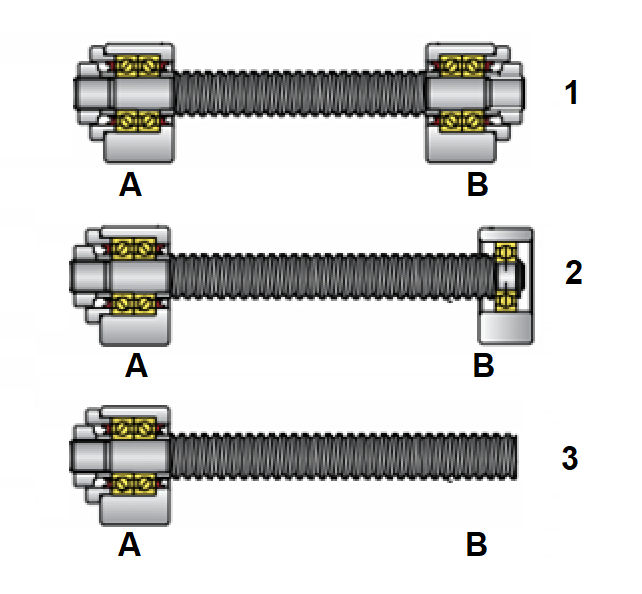

Dintre solutiile de lagaruiere a suruburior cu bile prezentate in figurile de mai jos, cu referire la numarul de ordine din dreptul acestora precizati:

a care dintre solutiile de lagaruire prezentate NU se recomanda a fi utilizate in cazul ACN ale robotilor industriali

a1. solutia 1

a2. solutia 2

a3. solutia 3

b care dintre solutiile de lagaruire poate fi utilizata, cu titlu de exceptie, exclusiv in cazul ACN Z de la masinile unelte

b1. solutia 1

b2. solutia 2

b3. solutia 3

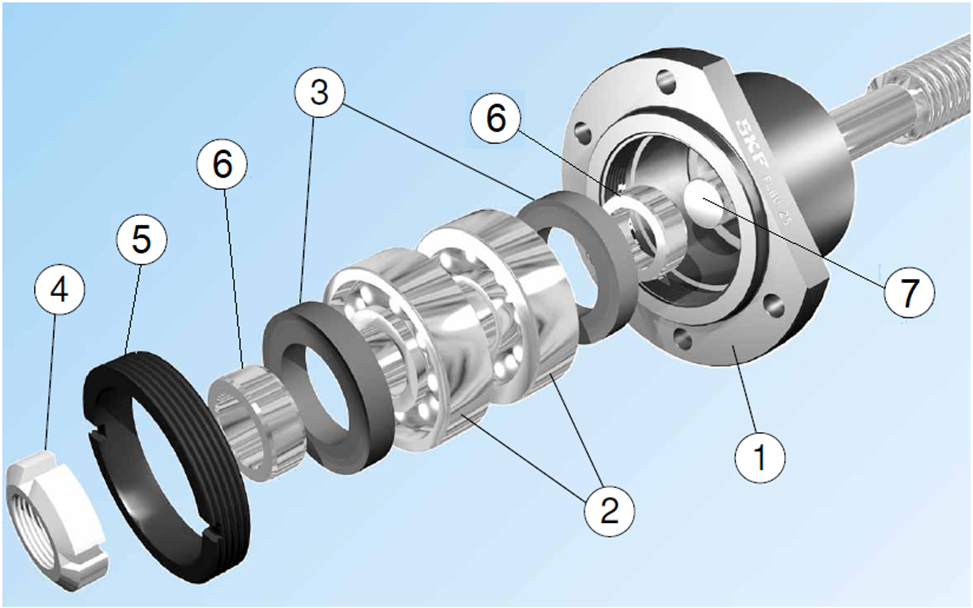

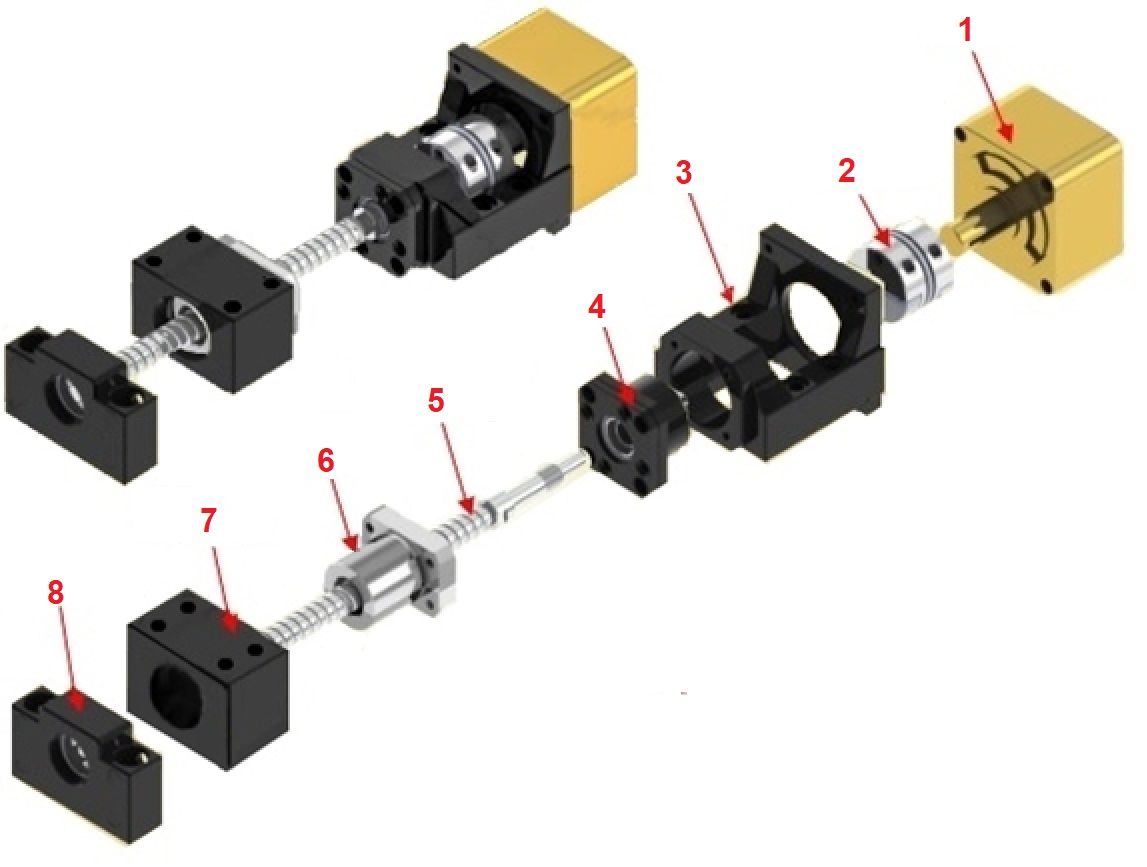

Utilizand numerotarea elementelor componente ale unui ansamblu surub-piulita- lagare din figura de mai jos precizati:

a care este numarul de ordine al unui sistem de lagaruire de tip

a1. incastrare

a1.1 reper 3

a1.2 reper 4

a1.3 reper 7

a1.4 reper 8

a2. reazem / sprijin

a2.1 reper 3

a2.2 reper 4

a2.3 reper 7

a2.4 reper 8

b care este numarul de ordine al unui reper de tip piesa suport pentru montarea unei casete lagar

b1. reper 3

b2. reper 4

b3. reper 7

b4. reper 8

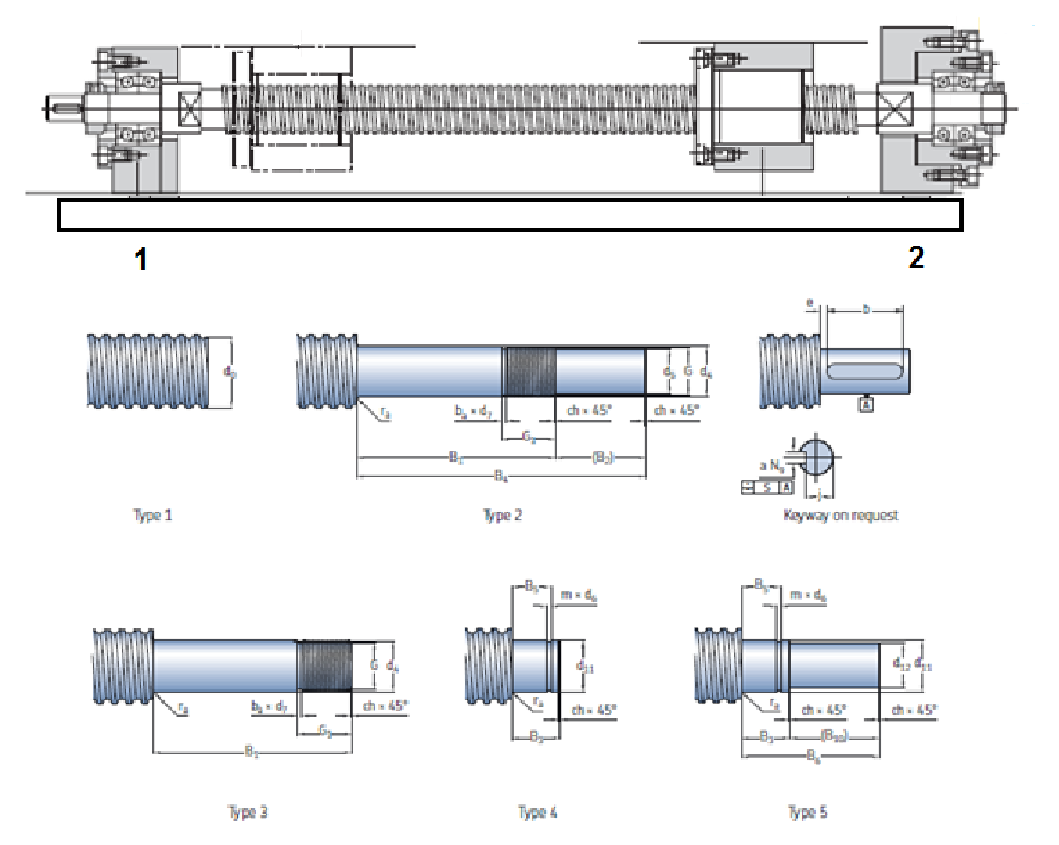

Avand in vedere cele doua sisteme de lagaruire a suruburilor cu bile prezentate in figurile A si B, notarea celor doua lagare ale surubului (1 si 2) si cele 5 variante de capete de surub (Type 1...Type 5) precizati:

a. Pentru sistemul de lagaruire din figura A, ce cap de surub corespunde lagarului 1 si ce cap de surub corespunde lagarului 2

b. Pentru sistemul de lagaruire din figura B, ce cap de surub corespunde lagarului 1 si ce cap de surub corespunde lagarului 2

A

B
