Pentru cele patru sisteme de recirculare din figurile de mai jos selectati denumirea corecta dintre optiunile listate in continuare:

a: sistem de recirculare interna prin tevi

b: sistem de recirculare externa prin tevi

c: sistem de recirculare cu canale axiale si capace

d. sistem de recirculare interna prin capace de capat

e. sistem de recirculare externa prin deflector

f. sistem de recirculare interna prin deflector

g. sistem de recirculare interna prin deflector de capat

h. sistem de recirculare externa prin deflector de capat si canale axiale

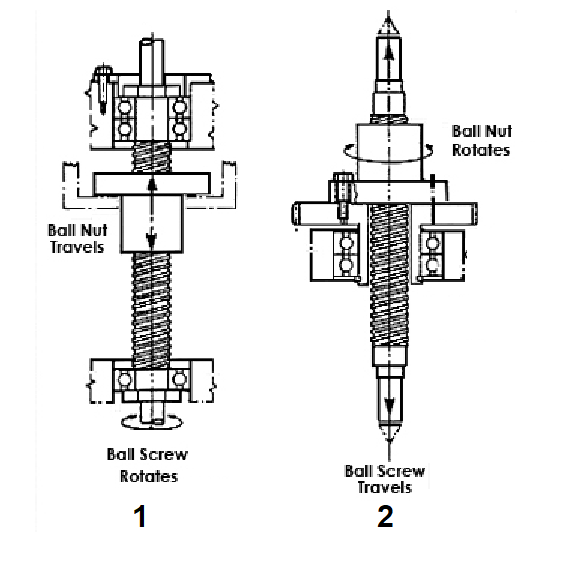

Pentru ansamblurile partiale surub - piulita cu bile - lagare din figura de mai jos se considera urmatoarele cazuri:

A. Fig 1 - Marime de intrare ROTATIE, Marime de iesire TRANSLATIE

B. Fig 1 - Marime de intrare TRANSLATIE, Marime de iesire ROTATIE

C. Fig 2 - Marime de intrare ROTATIE, Marime de iesire TRANSLATIE

D. Fig 2 - Marime de intrare TRANSLATIE, Marime de iesire ROTATIE

Pentru fiecare din cazurile de mai sus precizati care este valoare corecta a raportului de transmitere prin selectarea uneia dintre cele doua optiuni de mai jos:

a. Pas surub / 2 pi

b. 2 pi / pas surub

Cu referire la numarul de ordine din fata fiecarei figuri precizati de ce tip de cinematica a sistemul surub-piulita cu bile din fiecare figura:

a. cu surub rotitor si piulita in miscare de translatie

b. cu piulita rotitoare si surub in miscare de translatie

1

2

3

4

5
