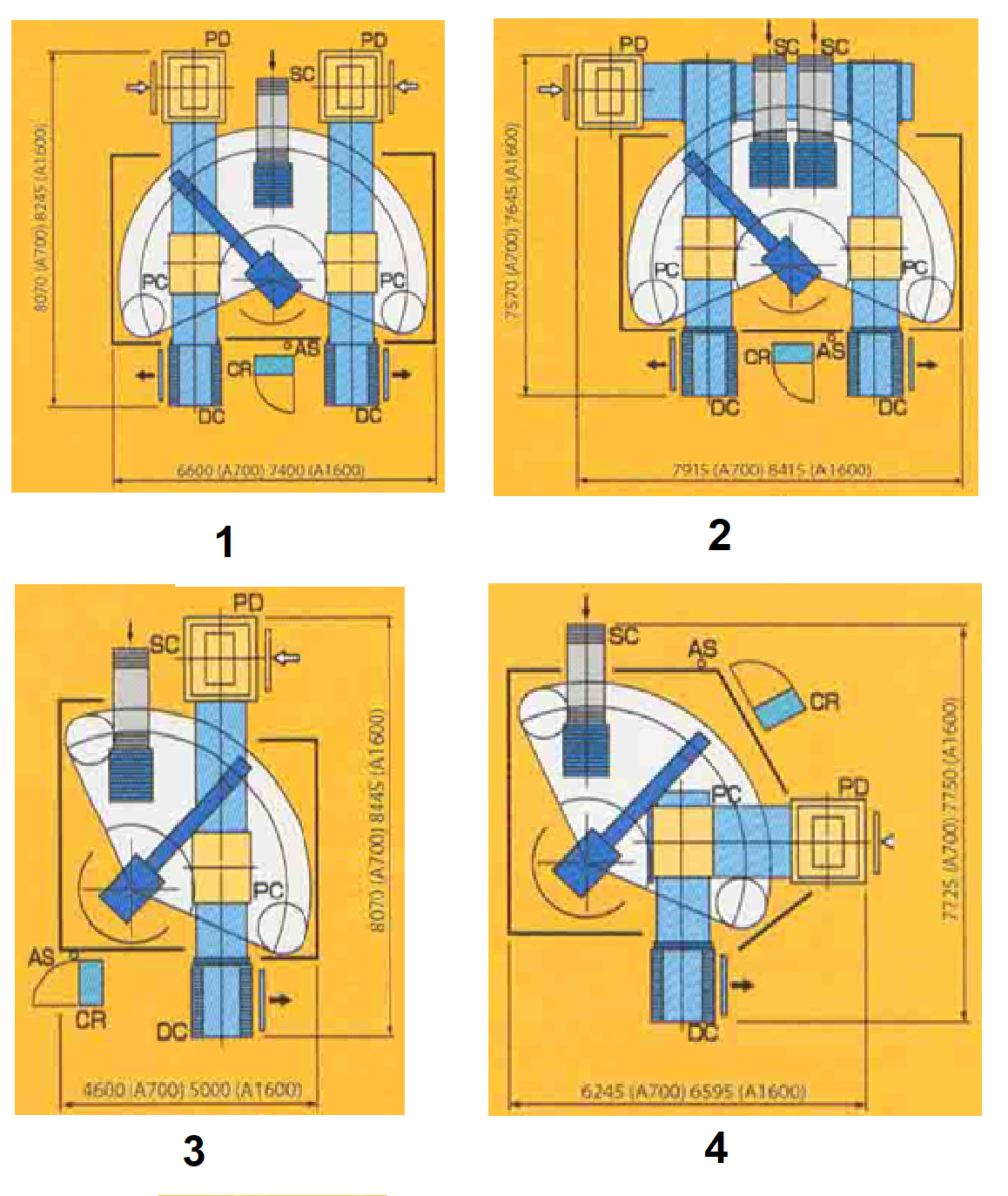

Pentru aplicatiile robotizate din figurile de mai jos, in coreare cu numarul din fata fiecarei figuri precizati:

Pentru fig.1

a. care este rolul robotului din partea dreapta - jos  a imaginii?

b. cei doi roboti opereaza in regim de "RI colaborativi" sau de "RI cooperanti"?

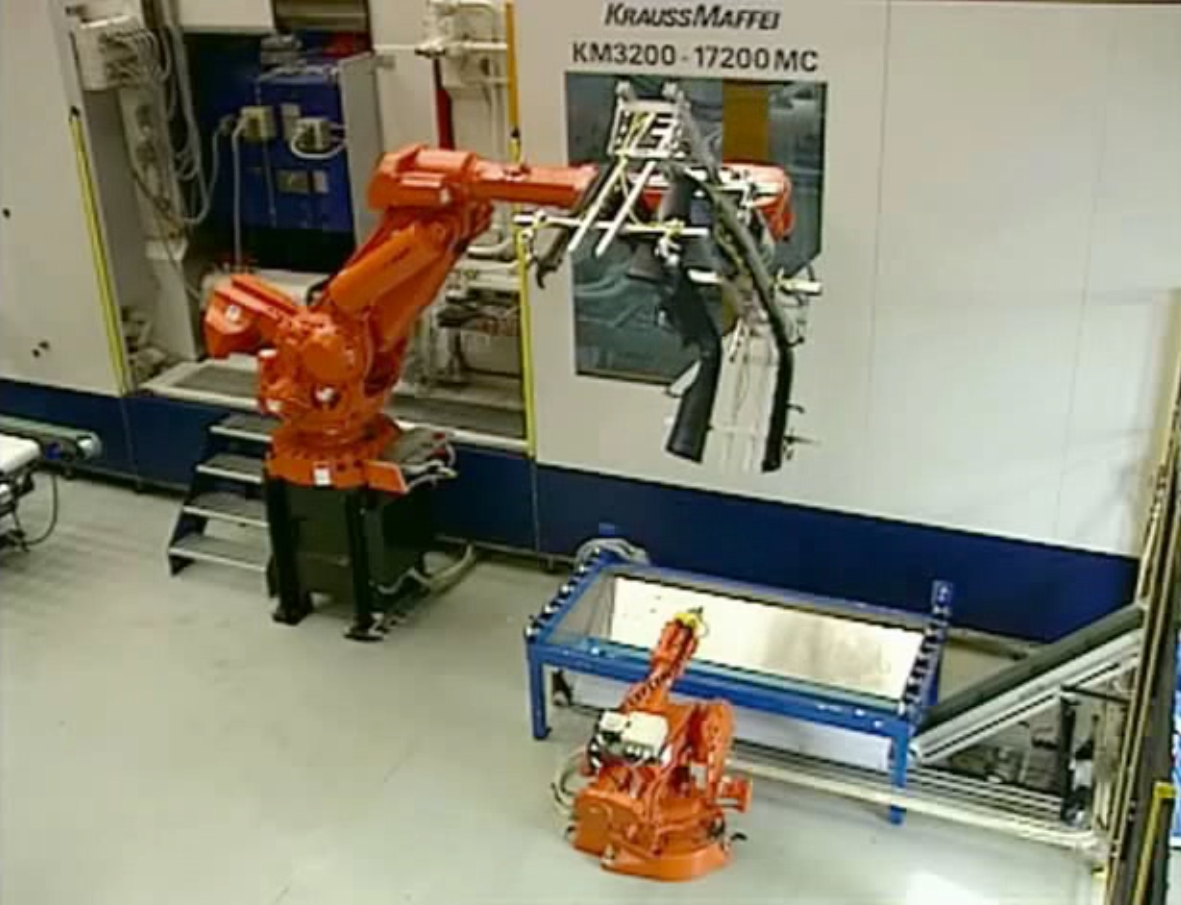

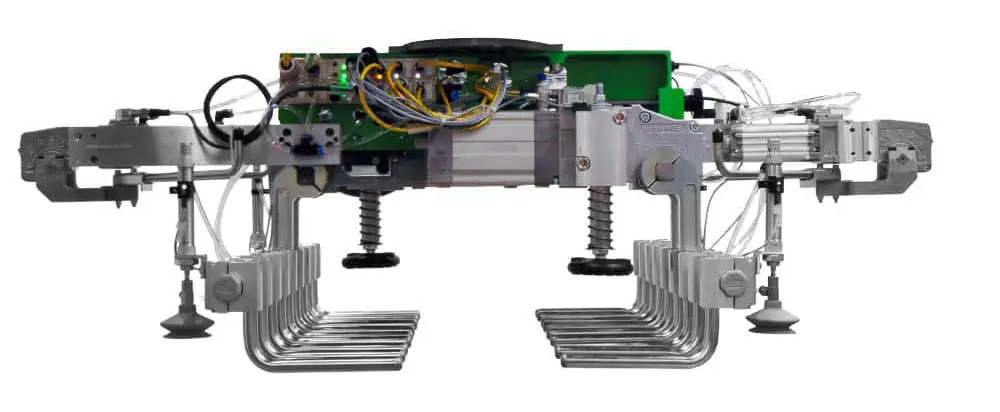

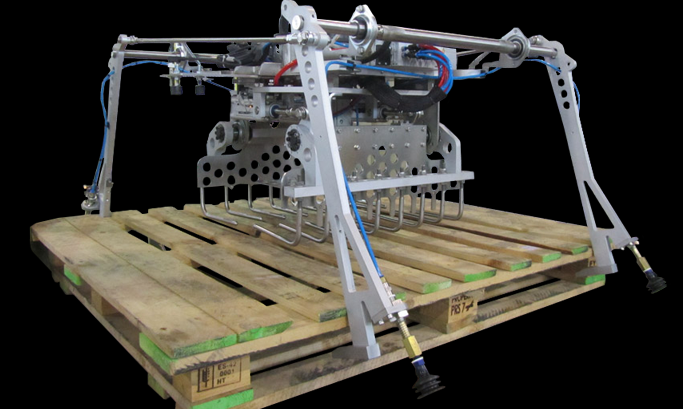

Pentru fig.2

c. pe ce arhitectura de RI este echipat efectorul si cum este permis accesul acestuia in spatiul de lucru al masinii

d. care este rolul functional al efectorului

1

2

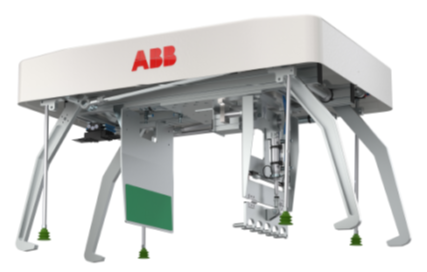

1. Avand in vedere robotul prezentat in figura de mai jos precizati:

a. care este arhitectura generala de RI

b: cate grade de libertate are in total RI

c: cate din gradele de libertate ale RI sunt de tip translatie

d: cate din gradele de libertate ale RI sunt de tip rotatie

2. Ce tip de sistem de orientare are RI din figura:

e:  doar cu o ACN de tip roll

f:  doar cu o ACN de tip pitch

g: doar cu o ACN tip yaw

h: cu doua ACN tip roll - pitch

i: cu doua ACN de tip pitch - yaw

j: cu doua ACN de tip roll-yaw

k: cu 3 ACN de tip roll - pitch - roll

m: cu trei ACN de tip roll - pitch - yaw:

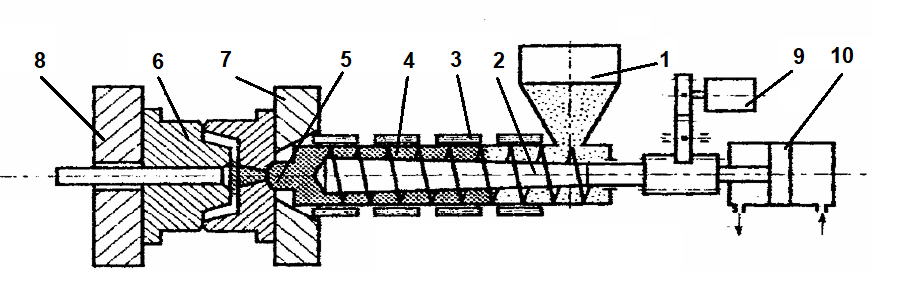

Utilizand notatiile din figura de mai jos in care se prezinta principiul de functionare a unei masini de injectie mase plastice in matrita selectati alocarea corecta a denumirii elementelor componente in raport cu numerotarea acestora.

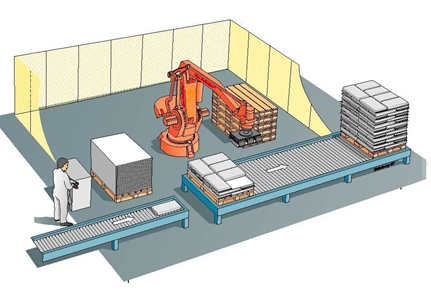

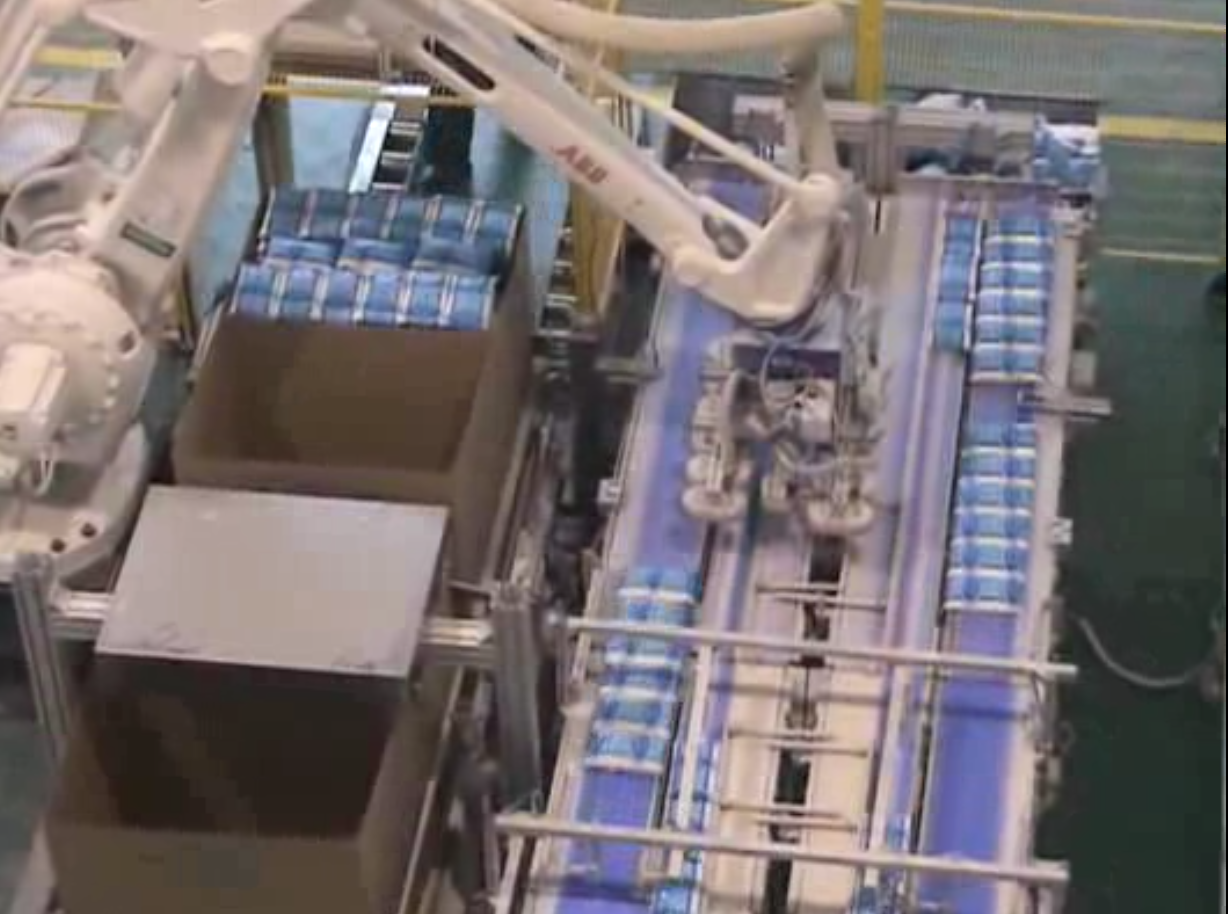

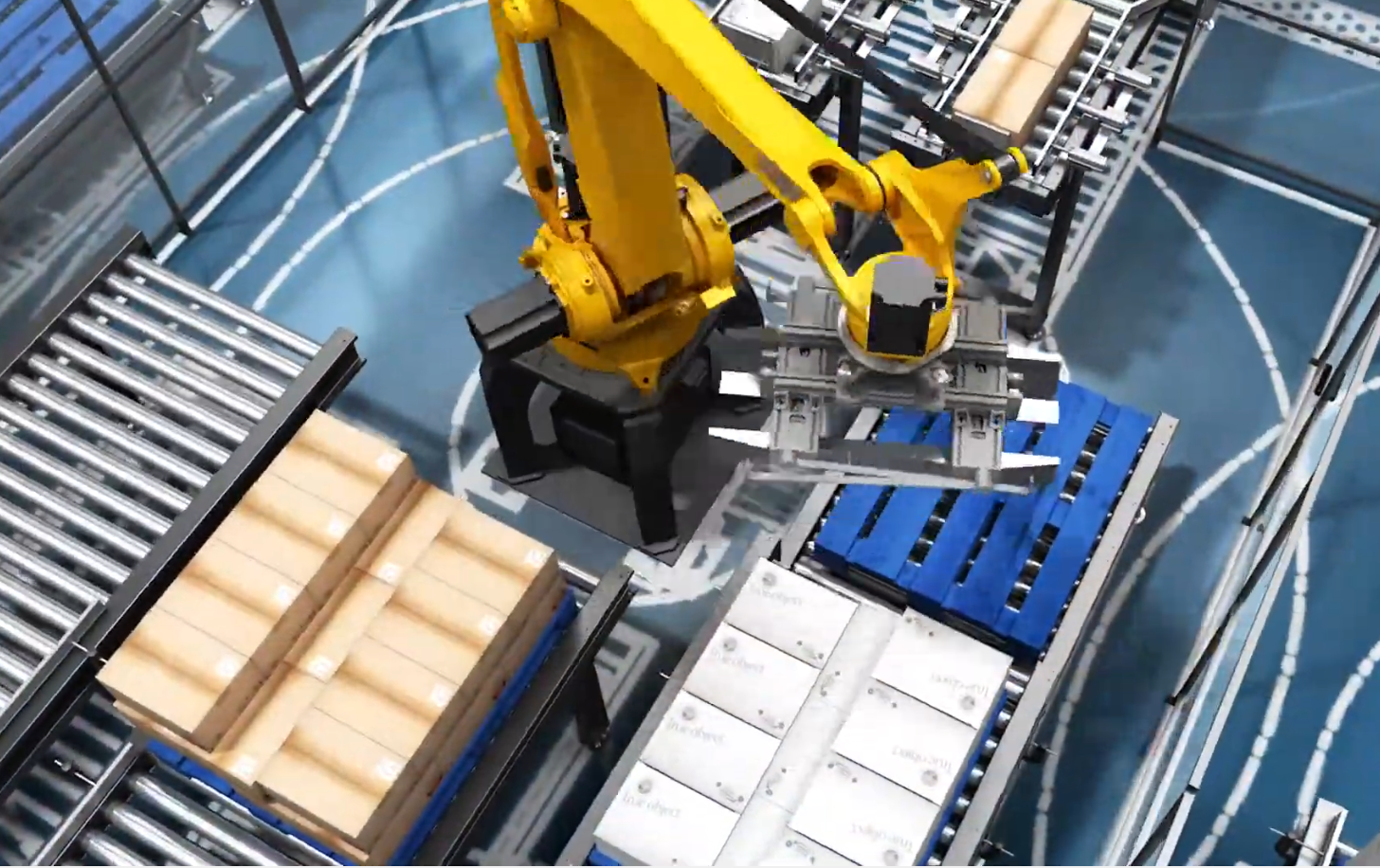

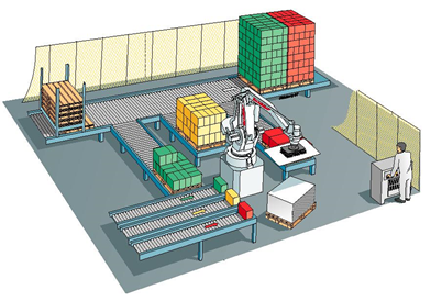

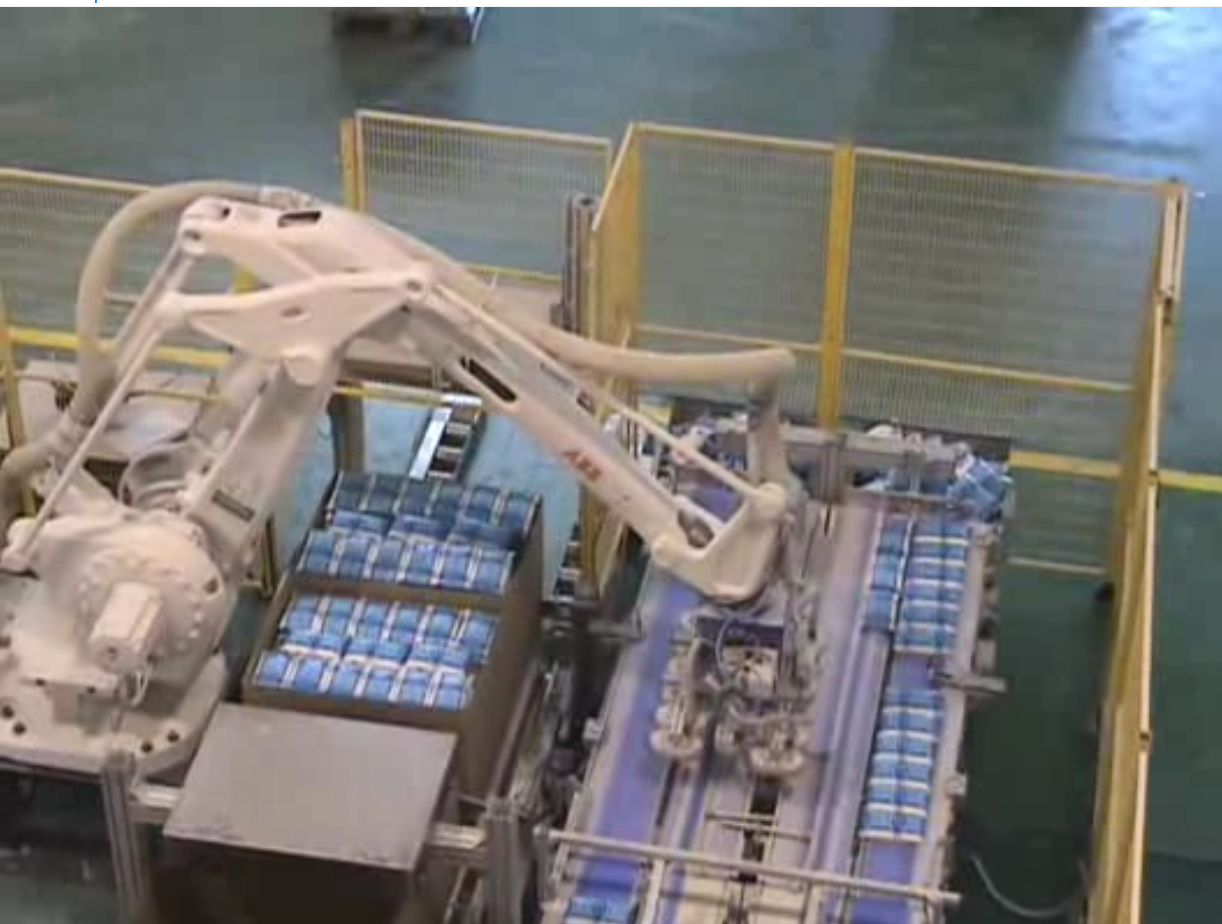

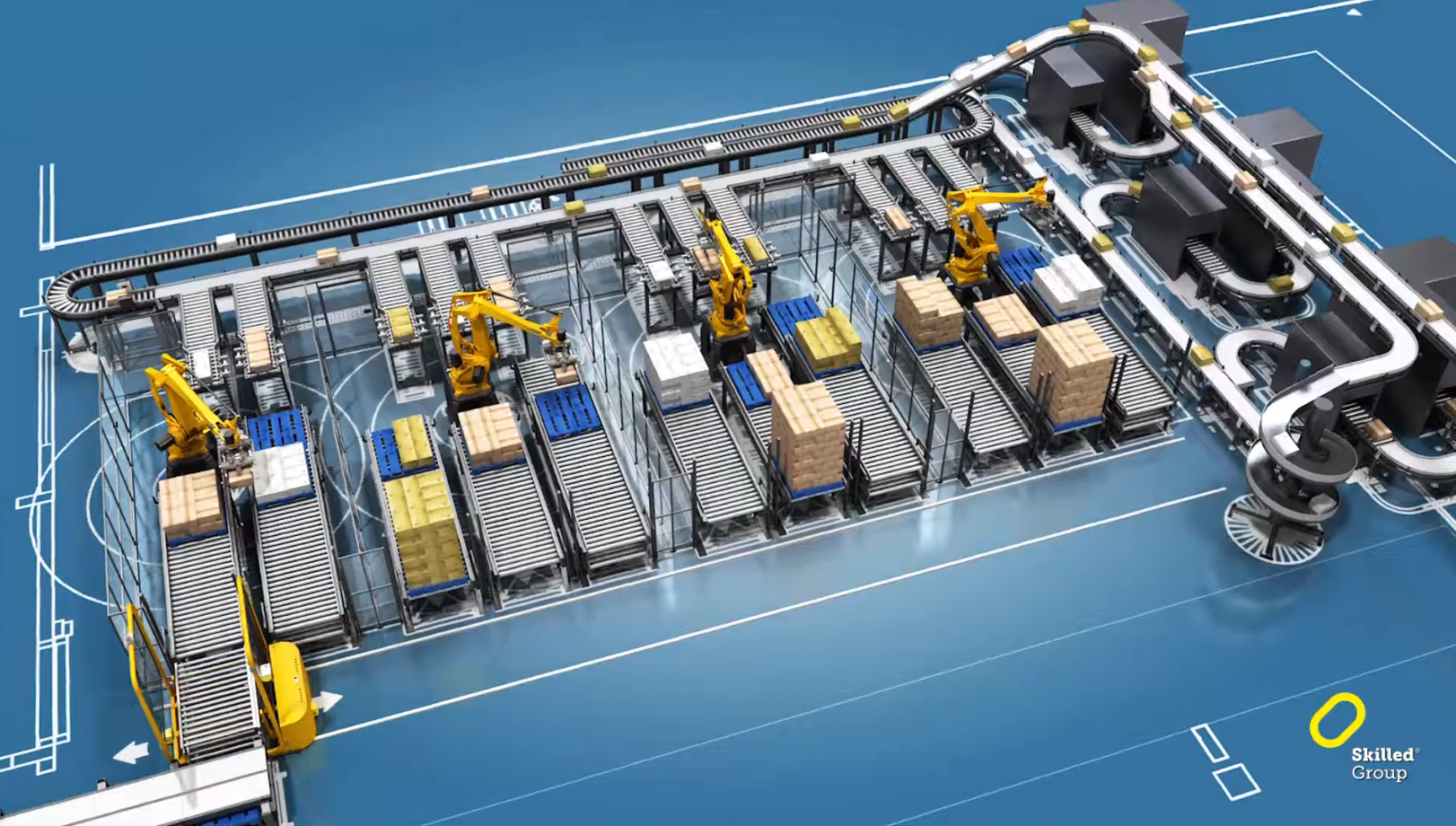

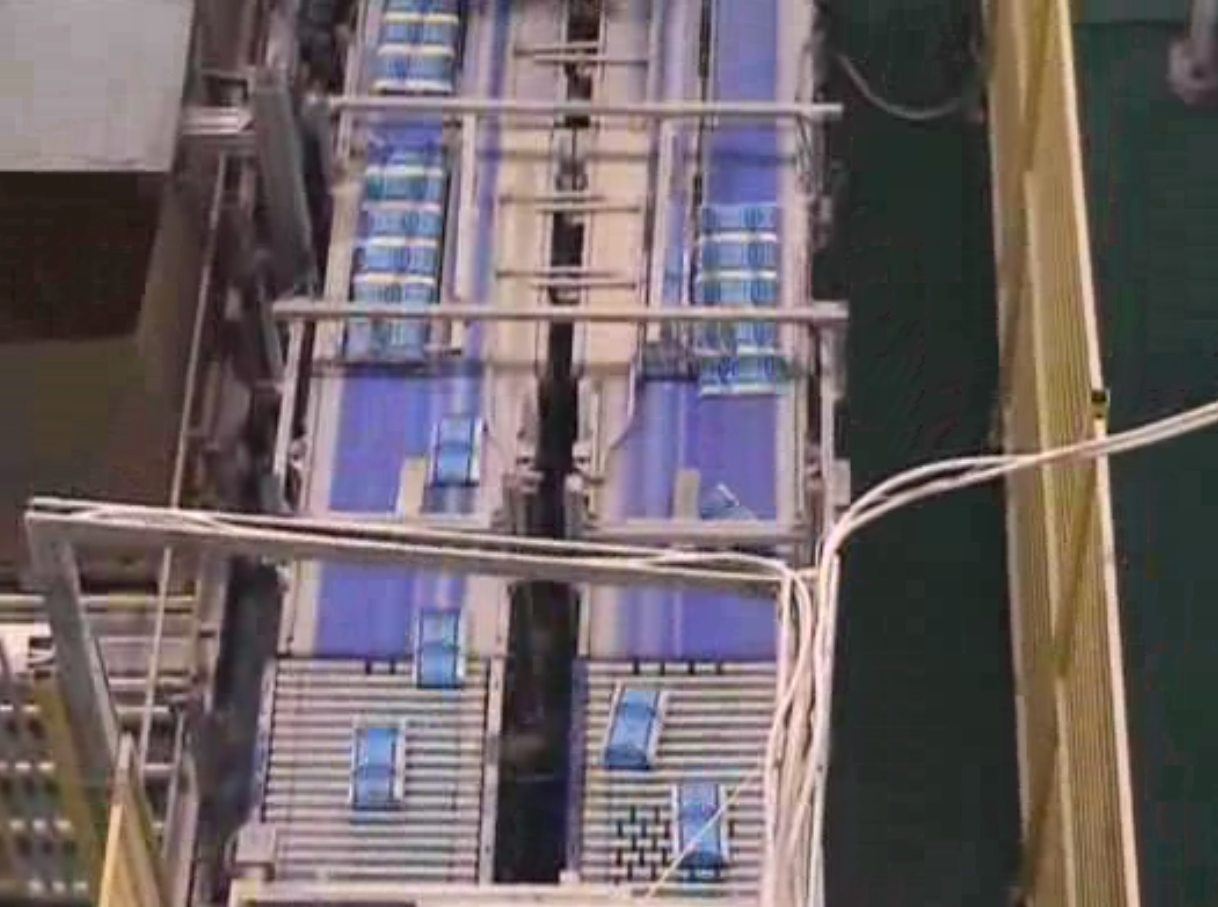

Pentru aplicatiile robotizate din imaginile de mai jos, cu referire la fiecare litera din fata figurilor precizati, din punct de vedere al modului de  alocare a sistemelor de referinta specifice fiecarui sistem:

1. cate sisteme de referinta de tip "BASE" trebuie incluse in fiecare aplicatie

1a. 1

1b. 2

1c. 3

2. cate sisteme de tip "USER FRAME" trebuie incluse in fiecare aplicatie

2a. 1

2b. 2

2c. 3

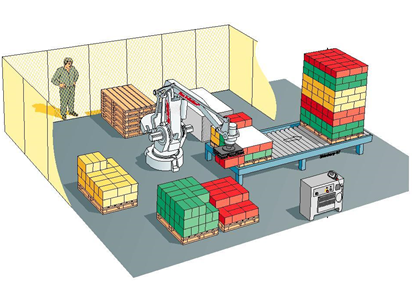

A

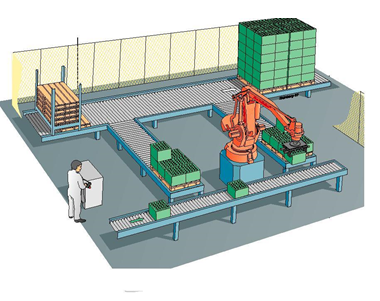

B

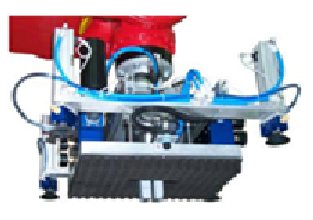

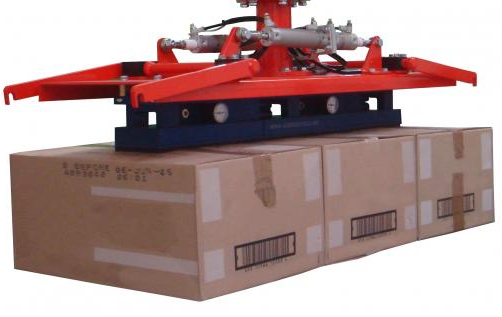

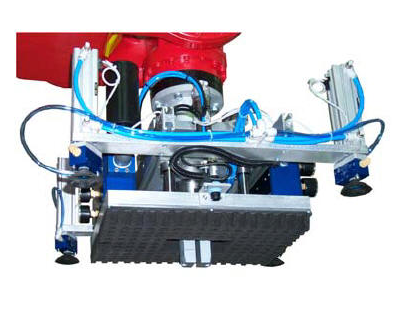

C

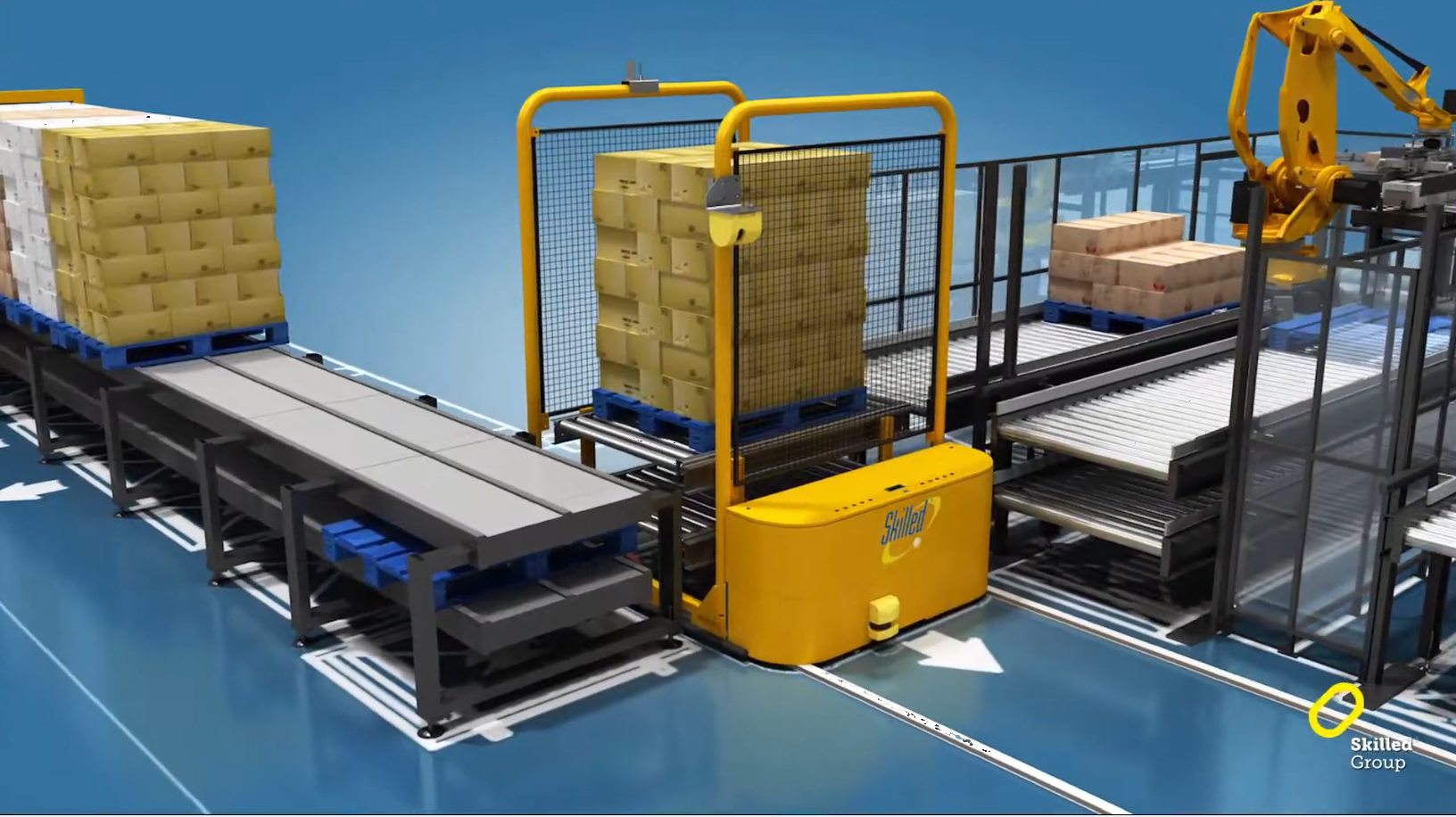

D

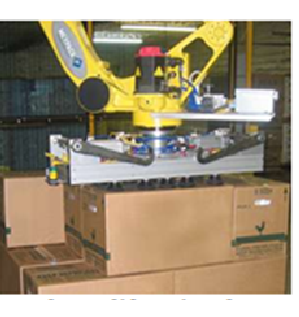

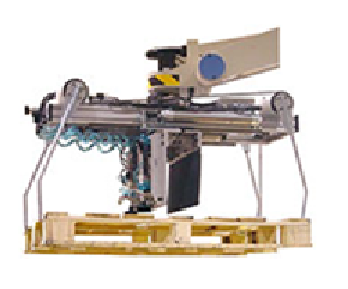

E

Cate axe comandate numeric au RI prezentati in figurile de mai jos (cate ACN trebuie sa poata comanda controlerul RI):

a 6 ACN

b 7 ACN

c 8 ACN

d 9 ACN

e 10 ACN

1

2

3

4

5

Cate axe comandate numeric au RI prezentati in figurile de mai jos (cate ACN trebuie sa poata comanda controlerul RI):

a 6 ACN

b 7 ACN

c 8 ACN

d 9 ACN

e 10 ACN

1

2

3

4

5

6

Pentru RI din imaginile de mai jos, in corespondenta cu numarul de ordine al acestora si cu notatiile din fiecare figura precizati:

a pentru RI din fig 1 care este axa 2 CN?

a1  a

a2  b

a3  c

b. pentru RI din fig 2 care este axa 1 CN?

b1  a

b2  b

b3  c

c. pentru RI din fig 3 care este axa 1 CN?

c1  a

c2  b

c3  c

d. pentru RI din fig 3 care este axa 2 CN?

d1  a

d2  b

d3  c

1

2

3

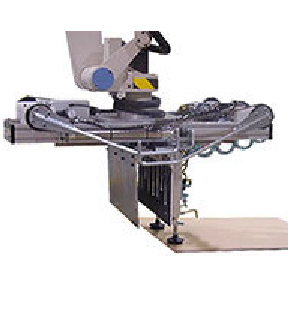

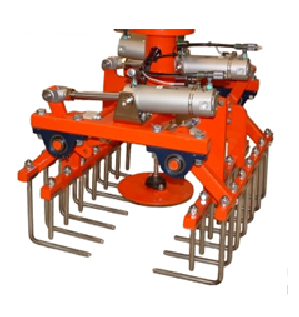

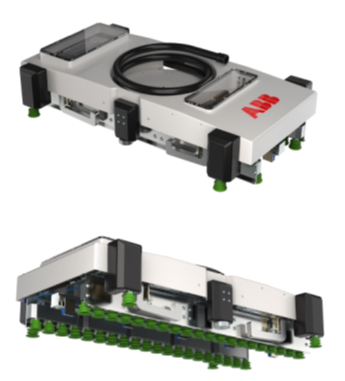

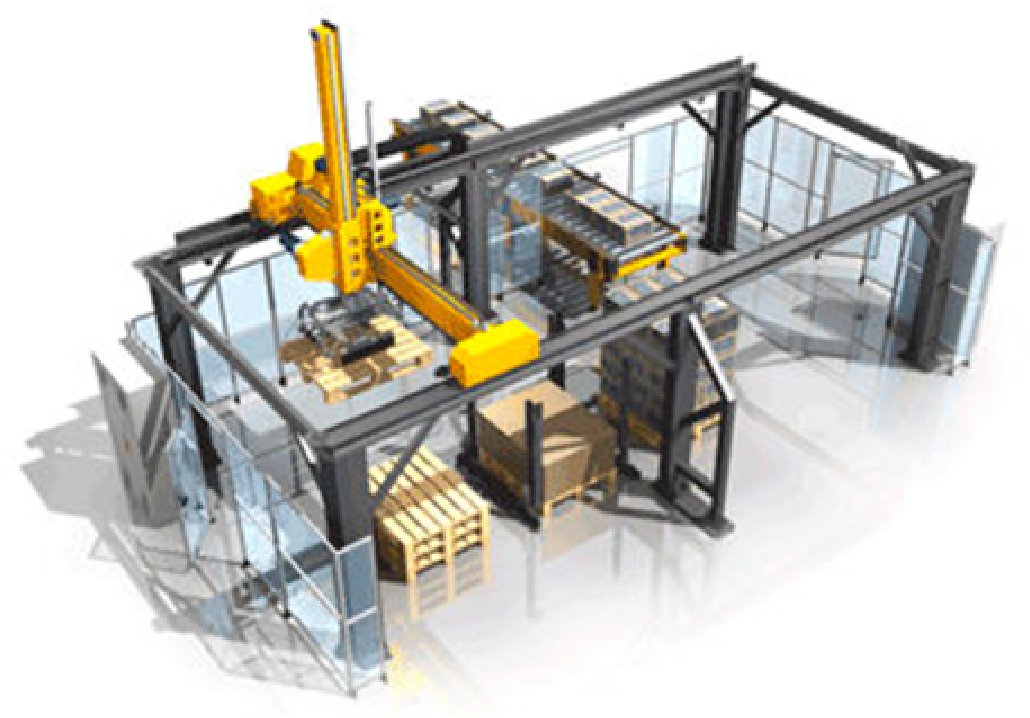

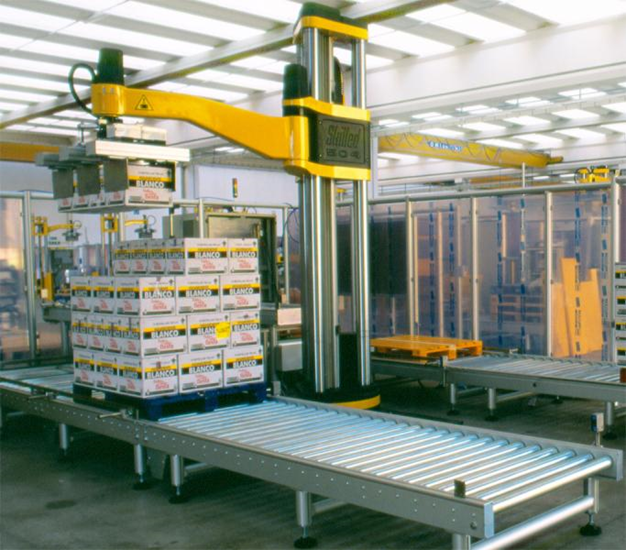

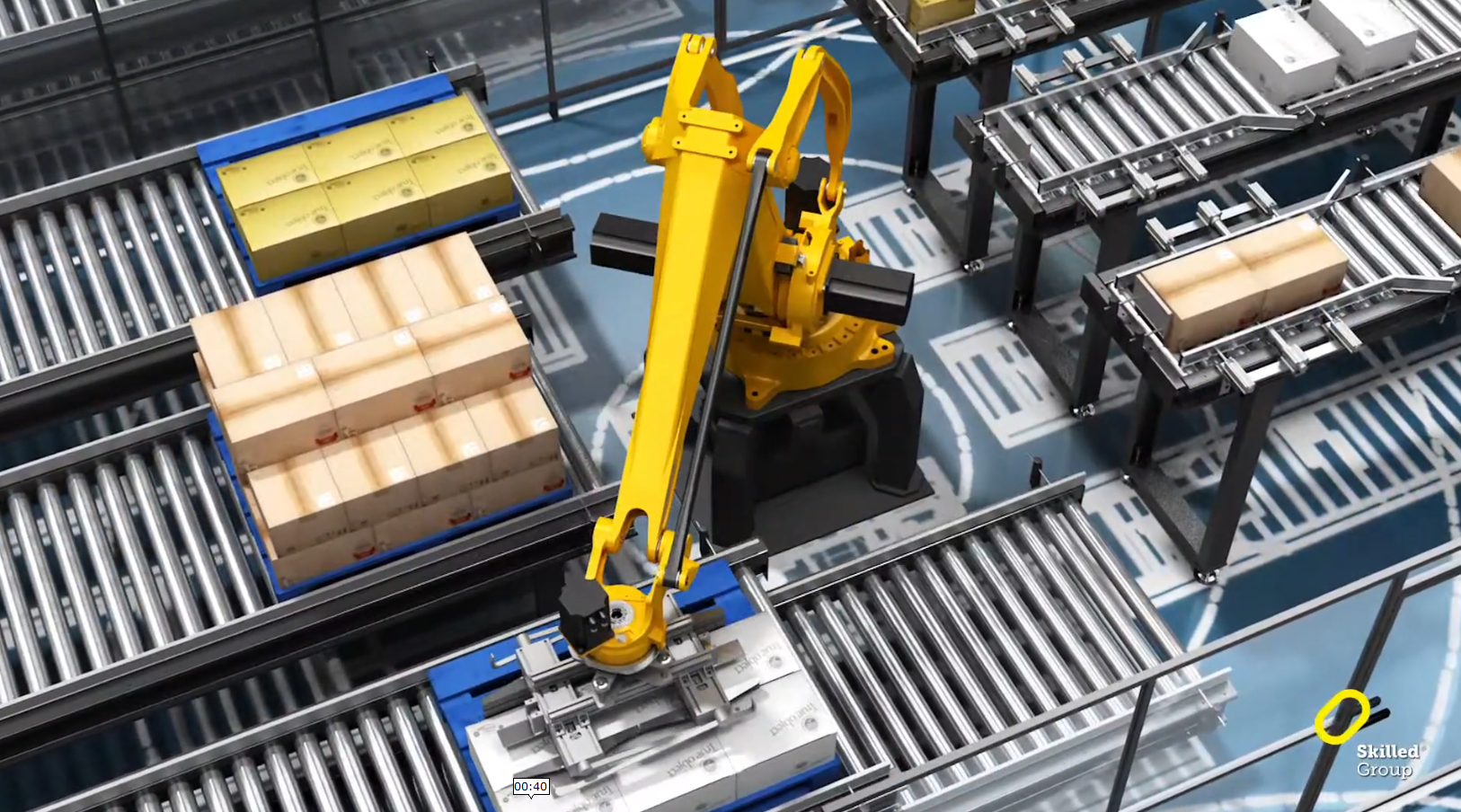

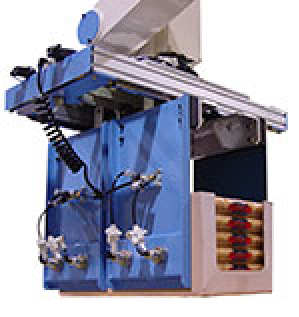

Pentru RI prezentati in imaginile de mai jos precizati cate ACN are fiecare RI

e. robotul din fig 5

e1  1 ACN

e2  2 ACN

e3  3 ACN

e4  4 ACN

e5  5 ACN

e6  6 ACN

e7  7 ACN

f. robotul din fig 6

f1  1 ACN

f2  2 ACN

f3  3 ACN

f4  4 ACN

f5  5 ACN

f6  6 ACN

f7  7 ACN

g. robotul din fig 7

g1  1 ACN

g2  2 ACN

g3  3 ACN

g4  4 ACN

g5  5 ACN

g6  6 ACN

g7 7 ACN

h. robotul din fig 8

h1  1 ACN

h2  2 ACN

h3  3 ACN

h4  4 ACN

h5  5 ACN

h6  6 ACN

h7  7 ACN

5

6

7

8

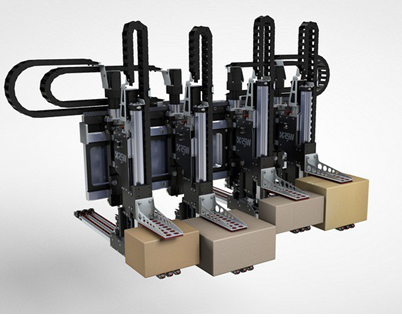

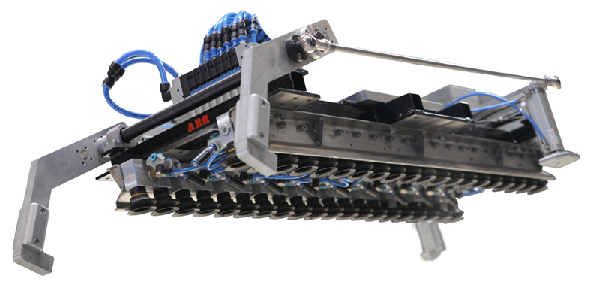

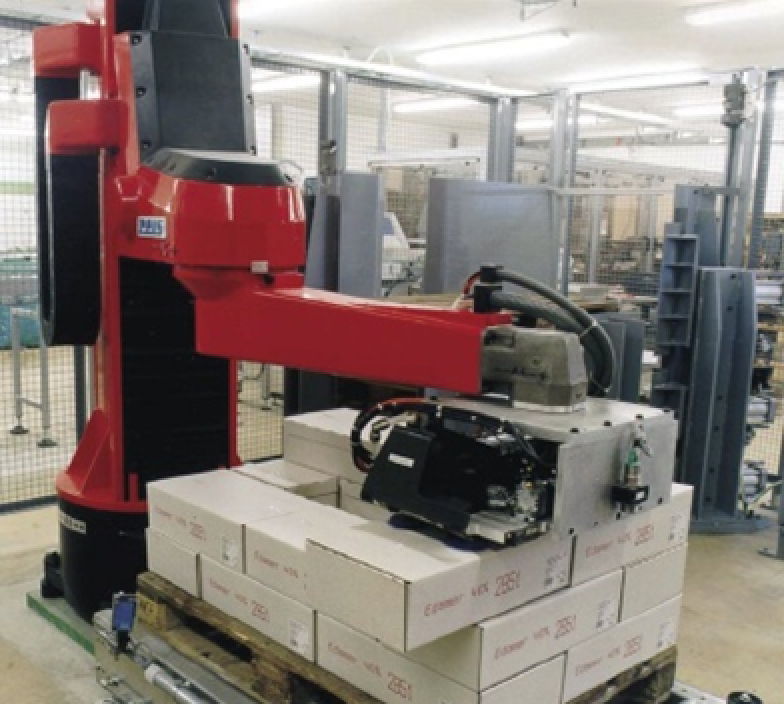

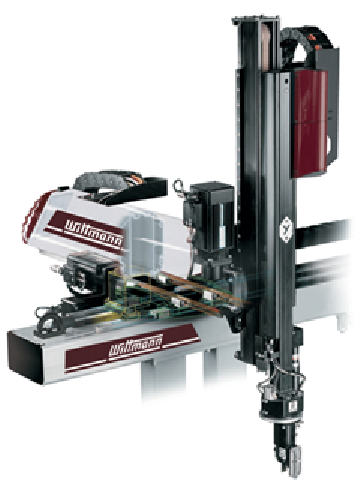

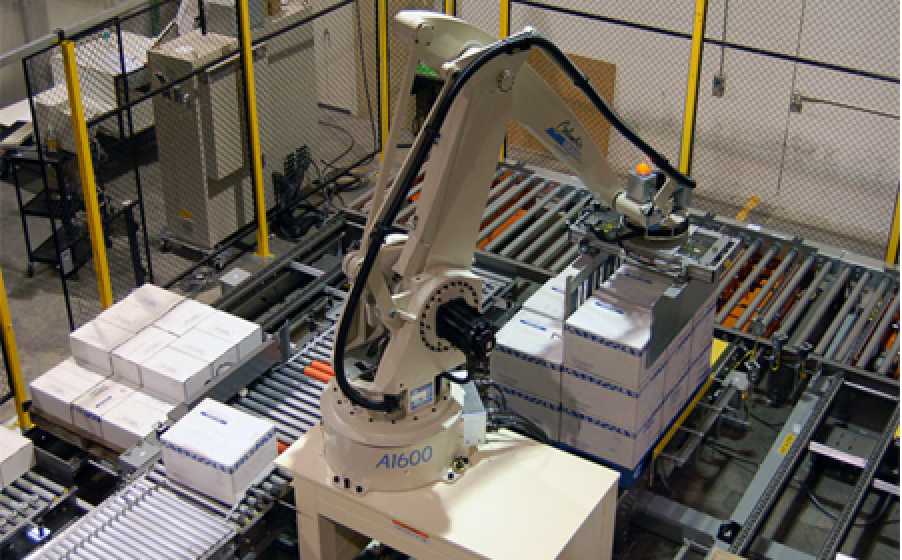

Pentru RI prezentati in imaginile de mai jos precizati cate ACN are fiecare RI

a. robotul din fig 1

a1  1 ACN

a2  2 ACN

a3  3 ACN

a4  4 ACN

a5  5 ACN

a6  6 ACN

a7  7 ACN

b. robotul din fig 2

b1  1 ACN

b2  2 ACN

b3  3 ACN

b4  4 ACN

b5  5 ACN

b6  6 ACN

b7  7 ACN

c. robotul din fig 3

c1  1 ACN

c2  2 ACN

c3  3 ACN

c4  4 ACN

c5  5 ACN

c6  6 ACN

c7 7 ACN

d. robotul din fig 4

d1  1 ACN

d2  2 ACN

d3  3 ACN

d4  4 ACN

d5  5 ACN

d6  6 ACN

d7  7 ACN

1

2

3

4

Pentru RI din imaginile de mai jos, in corespondenta cu numarul de ordine al acestora si cu notatiile din fiecare figura precizati:

a pentru RI din fig 1 care este axa 2 CN?

a1  a

a2  b

a3  c

b. pentru RI din fig 2 care este axa 1 CN?

b1  a

b2  b

b3  c

c. pentru RI din fig 3 care este axa 1 CN?

c1  a

c2  b

c3  c

d. pentru RI din fig 3 care este axa 2 CN?

d1  a

d2  b

d3  c

1

2

3
