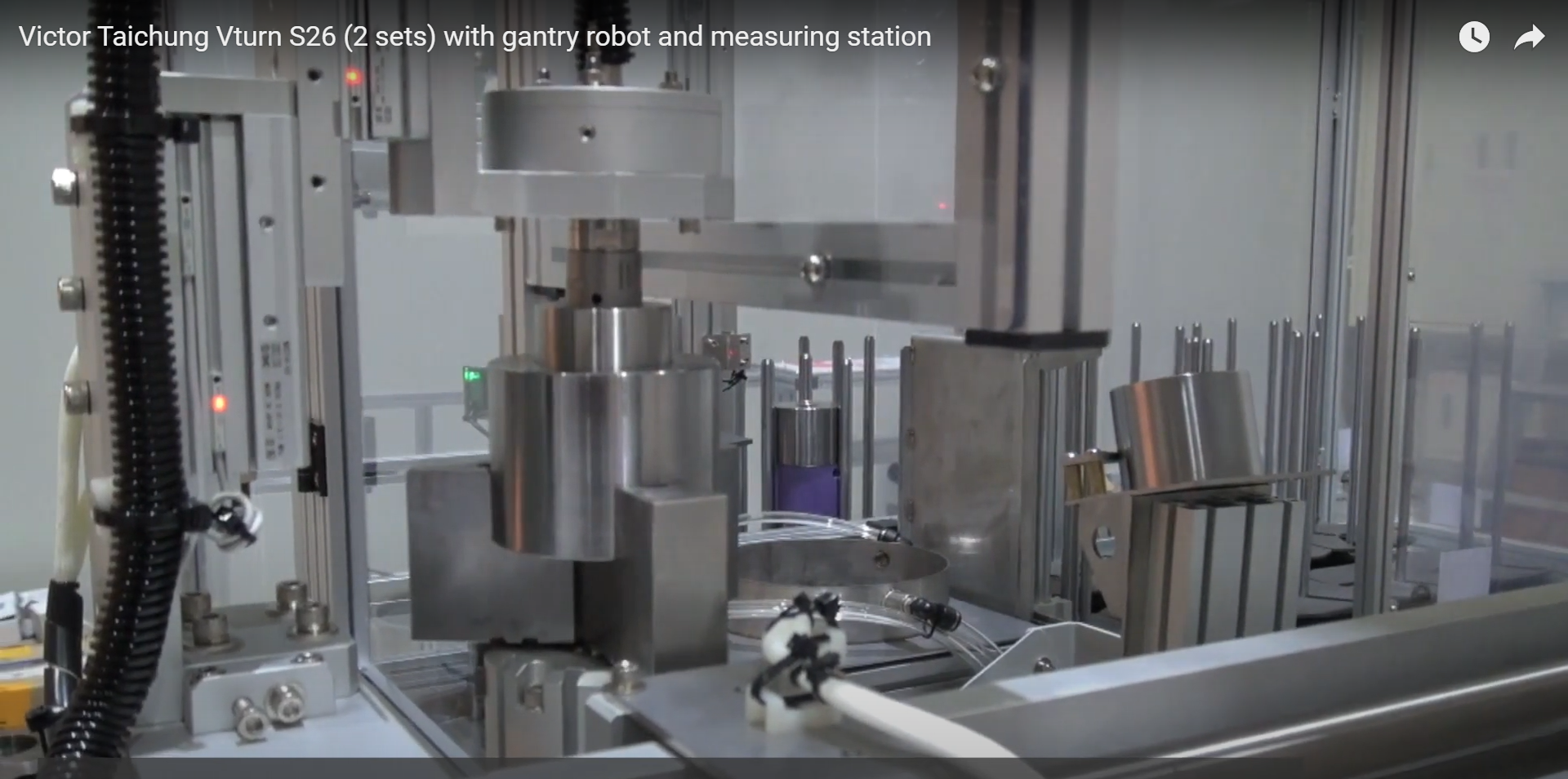

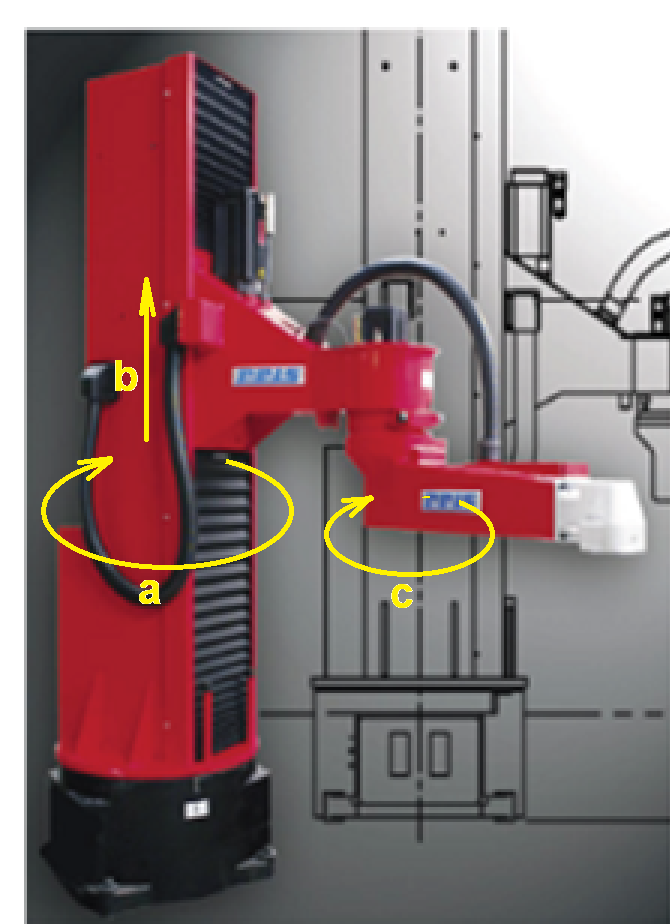

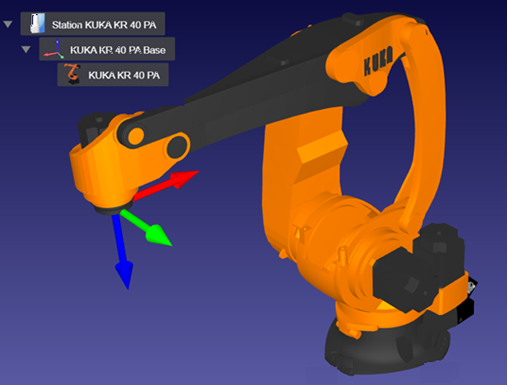

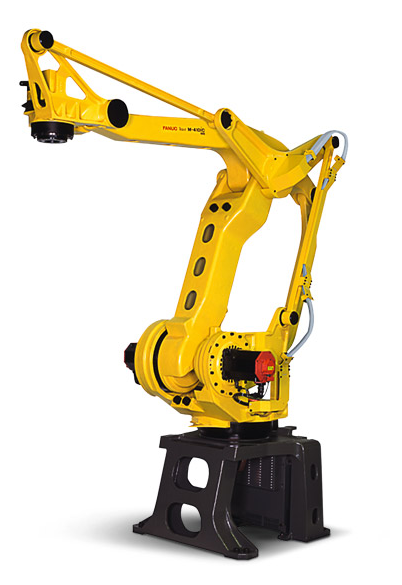

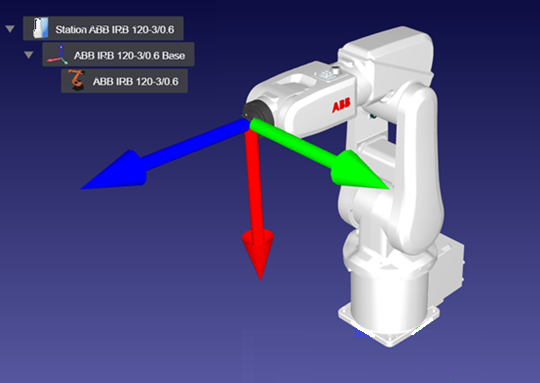

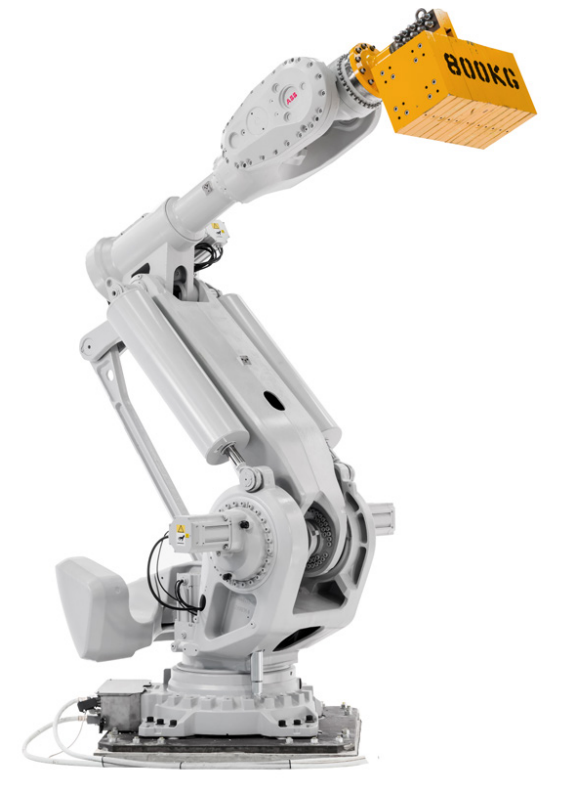

Pentru celula de strunjire robotizata prezentata in imaginile de mai jos precizati:

a. ce tip de repere sunt stocate in sistemul de stocare prezentat in imaginile 1 si 2

a1 de tip arbore scurt

a2 de tip disc

a3 de tip bucsa

a4 de tip flansa

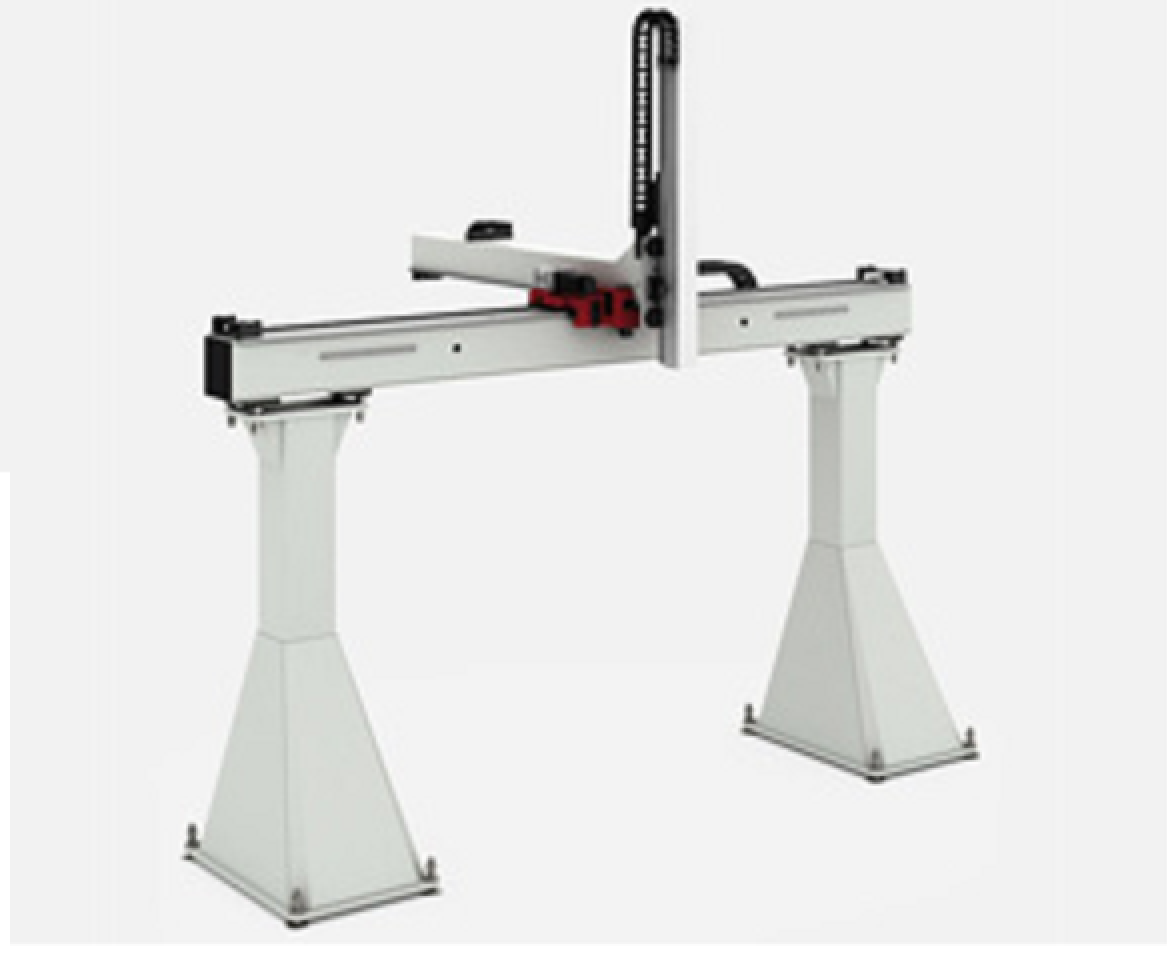

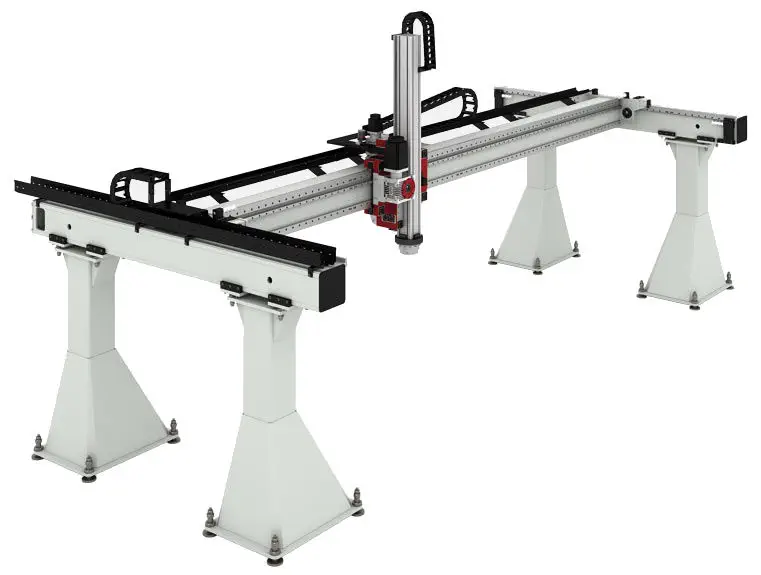

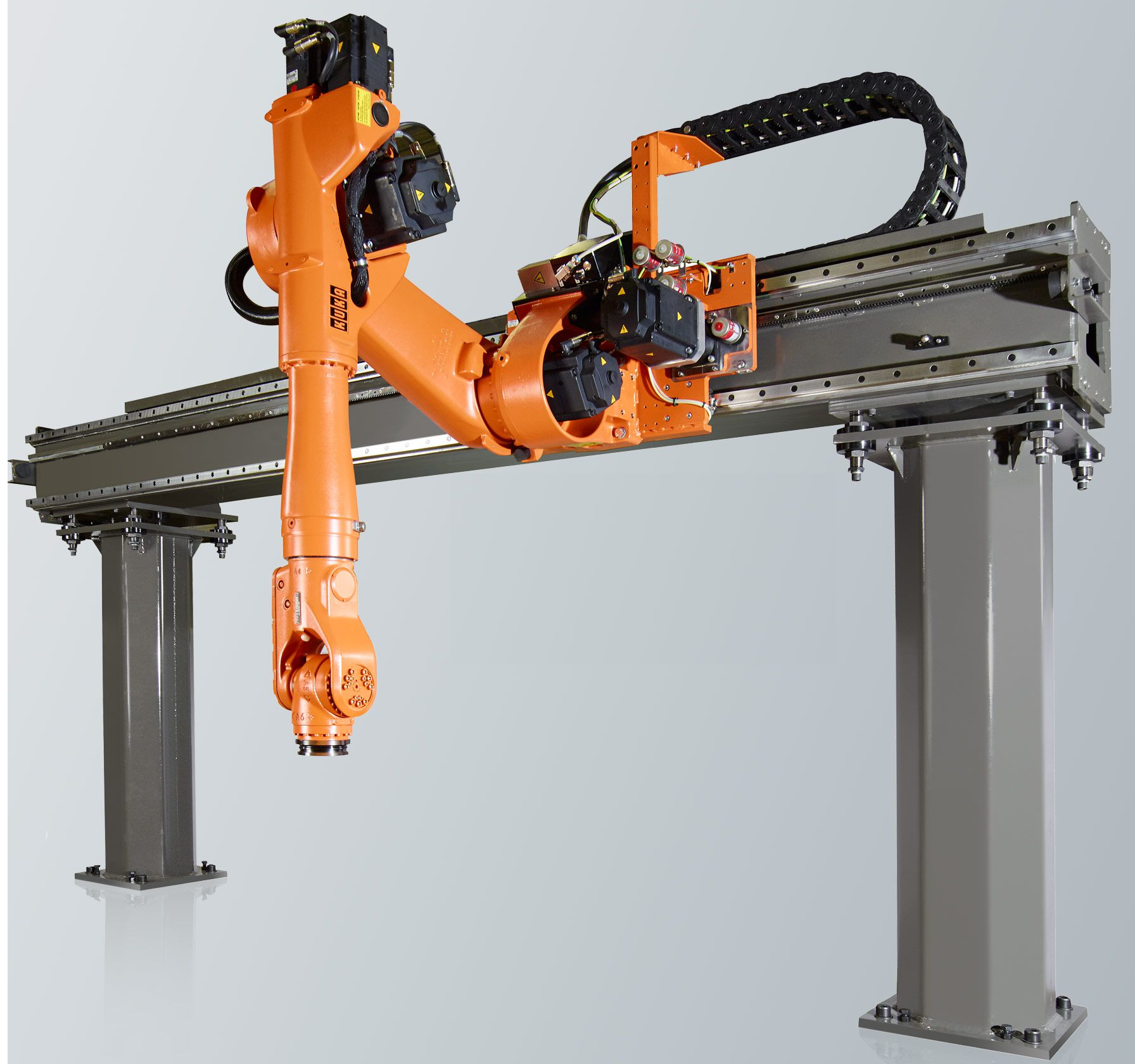

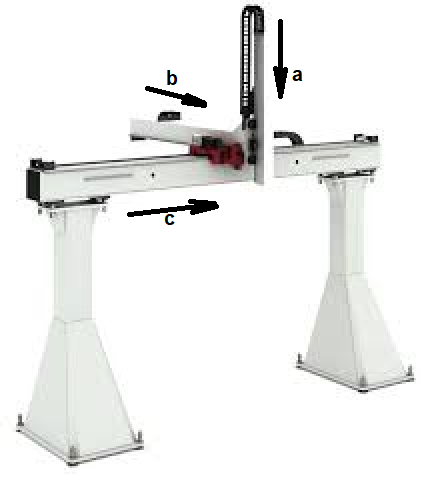

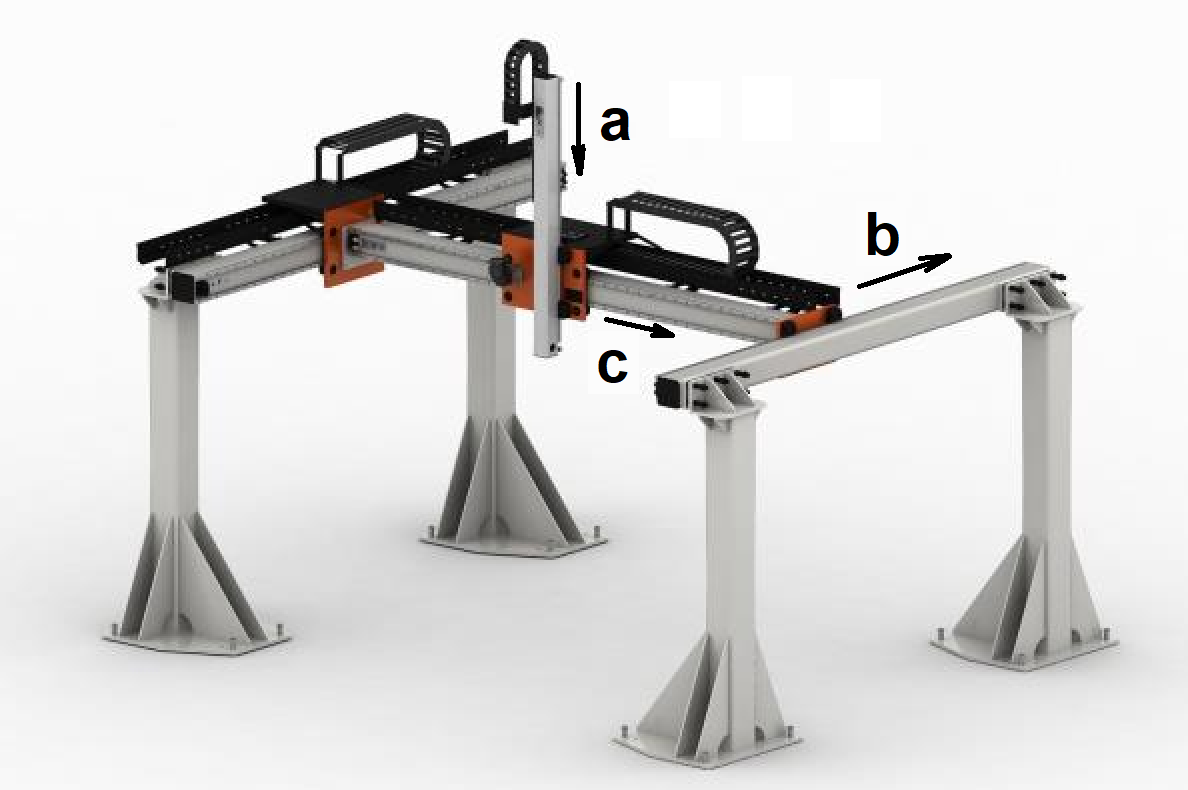

b. in cazul manipularii reperelor de catre un RI de tip portal simplu cum trebuie sa fie dispuse posturile din care se preiau semifabricatele / in care se depun piesele finite:

b1 ca posturi succesive, localizate pe o aceeasi parte a sistemului de transport al paletelor

b2 ca posturi dispuse fata in fata, localizate de o parte si de alta a sistemului de transport al paletelor

c. ce operatie realizeaza RI in imaginea din fig. 3

c1 preia un semifabricat din stocator

c2 depune un semifabricat in stocator

c3 preia o piesa finita din stocator

c4 depune o piesa finita in stocator

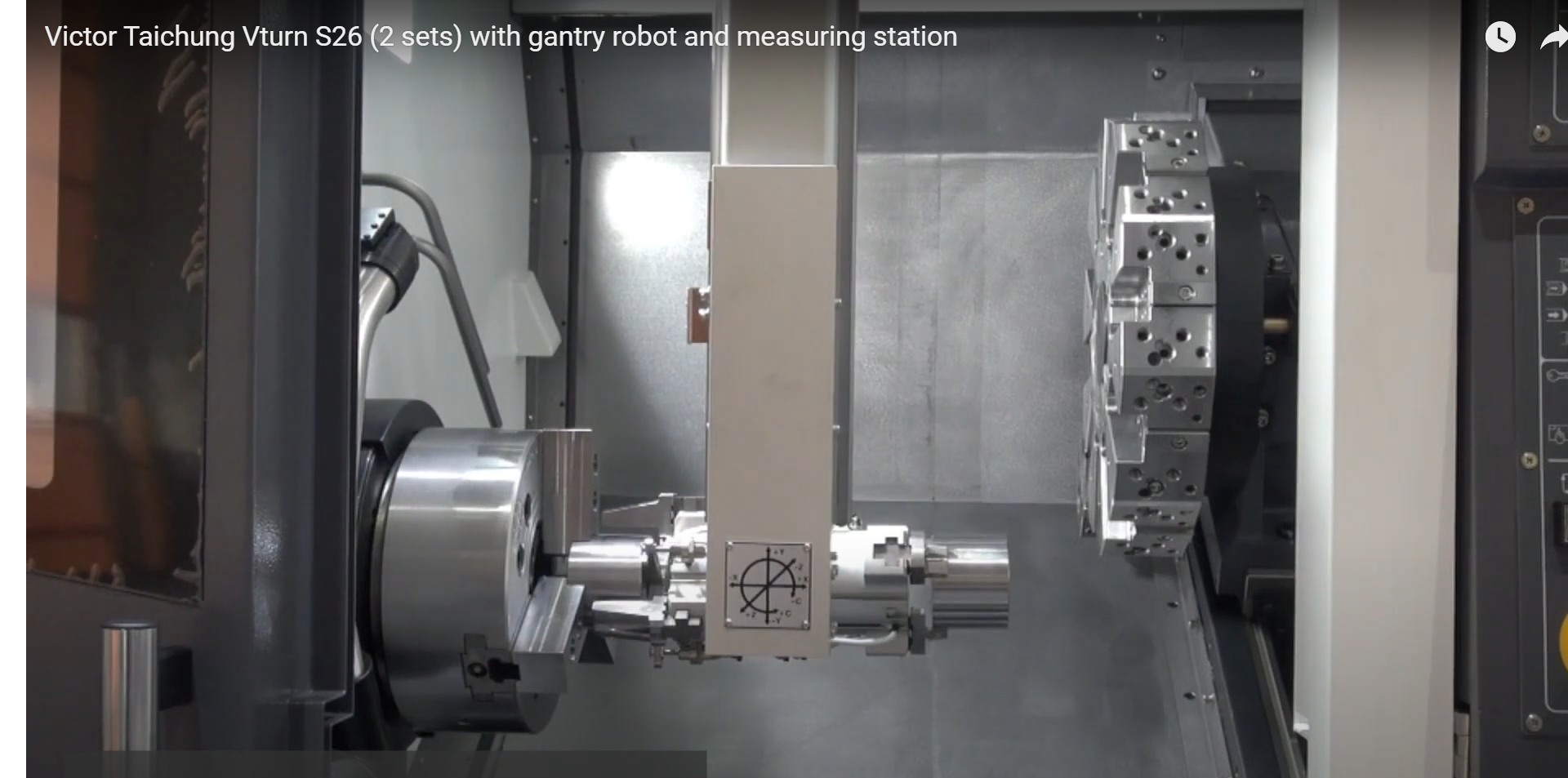

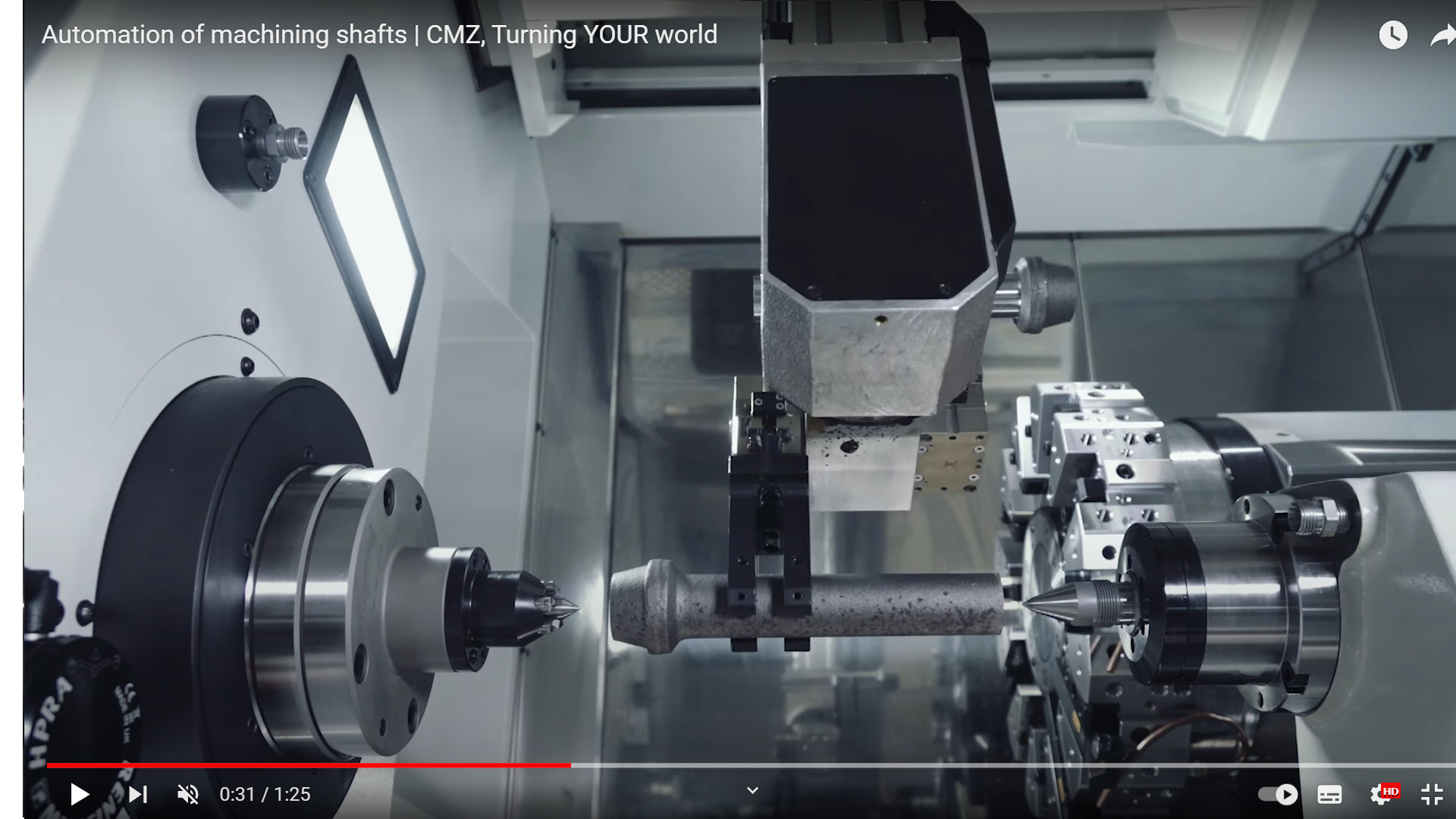

d. ce operatie realizeaza RI in imaginea din fig. 4

d1 incarca un semifabricat in arborele principal al MUCN

d2 descarca un semifabricat din arborele principal al MUCN

d3 incarca o piesa  finita in arborele principal al MUCN

d4 descarca o piesa  finita din arborele principal al MUCN

e. unde se realizeaza inversarea pozitiei celor doi efectori care au incarcati unul un semifabricat si cel de al doilea o piesa finita:

1

2

3

4

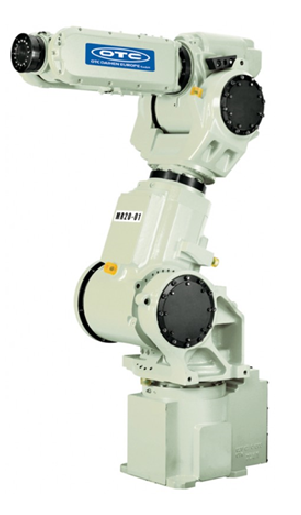

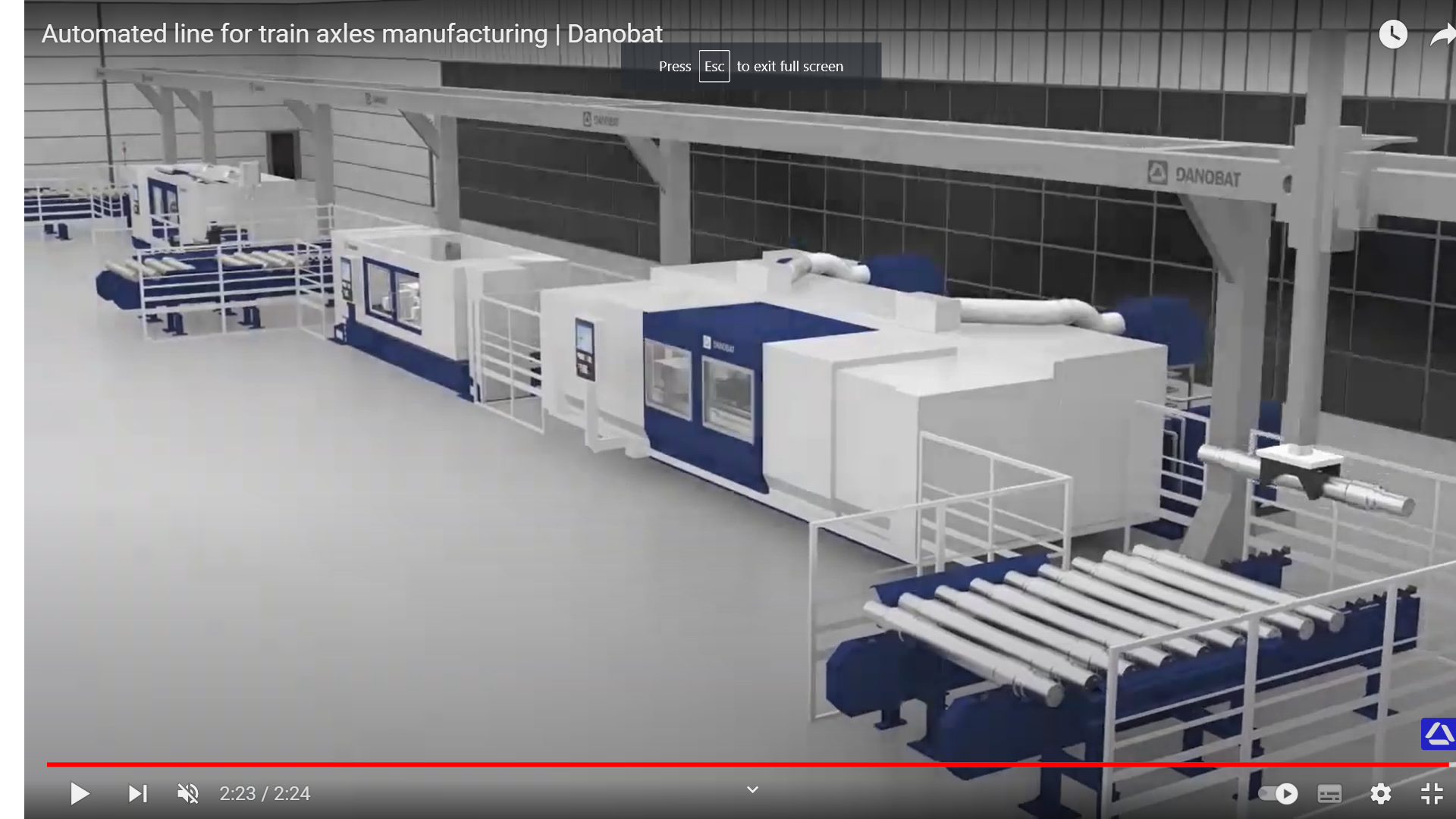

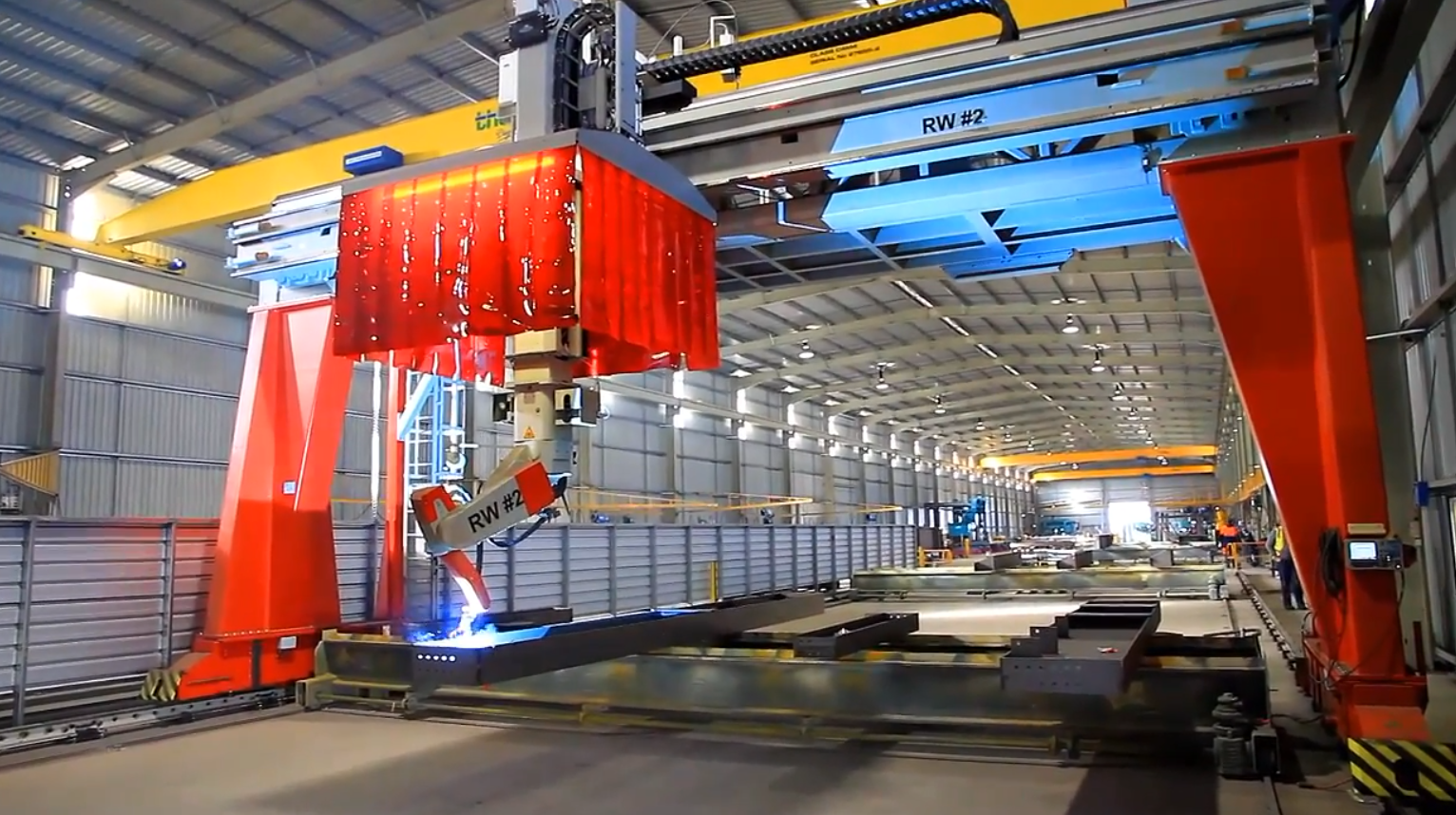

Pentru aplicatiile robotizate prezentate in figurile de mai jos precizati:

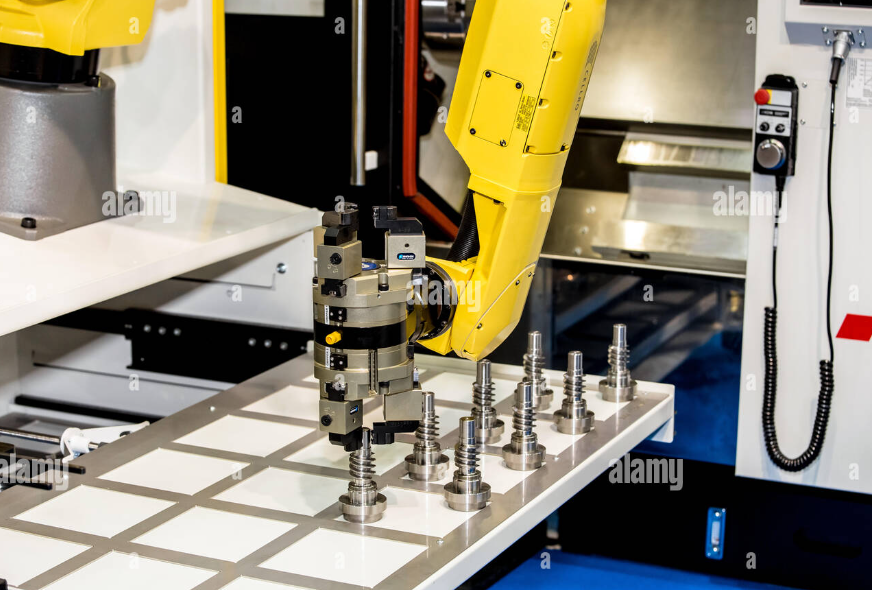

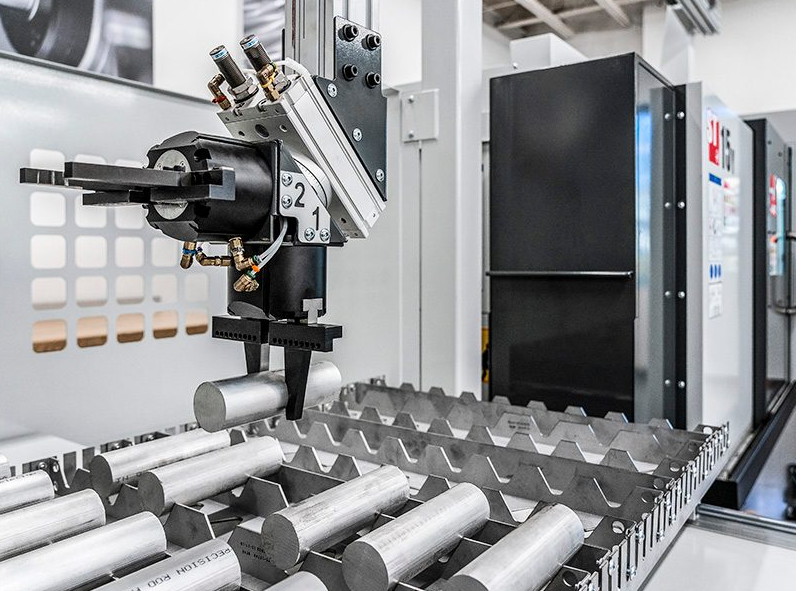

1. ce categorii de repere sunt manipulate cu ajutorul efectorilor prezentati in figurile de mai jos

a1 fig 1 - arbori scurti

a2 fig 1 - arbori cu lungime medie

a3 fig 1 - arbori lungi

a4 fig 1 - disc, bucsa

b1 fig 2 - arbori scurti

b2 fig 2 - arbori cu lungime medie

b3 fig 2 - arbori lungi

b4 fig 2 - disc, bucsa

c1 fig 3 - arbori scurti

c2 fig 3 - arbori cu lungime medie

c3 fig 3 - arbori lungi

c4 fig 3 - disc, bucsa

d1 fig 4 - arbori scurti

d2 fig 4 - arbori cu lungime medie

d3 fig 4 - arbori lungi

d4 fig 4 - disc, bucsa

e1 fig 5 - arbori scurti

e2 fig 5 - arbori cu lungime medie

e3 fig 5 - arbori lungi

e4 fig 5 - disc, bucsa

1

2

3

4

5

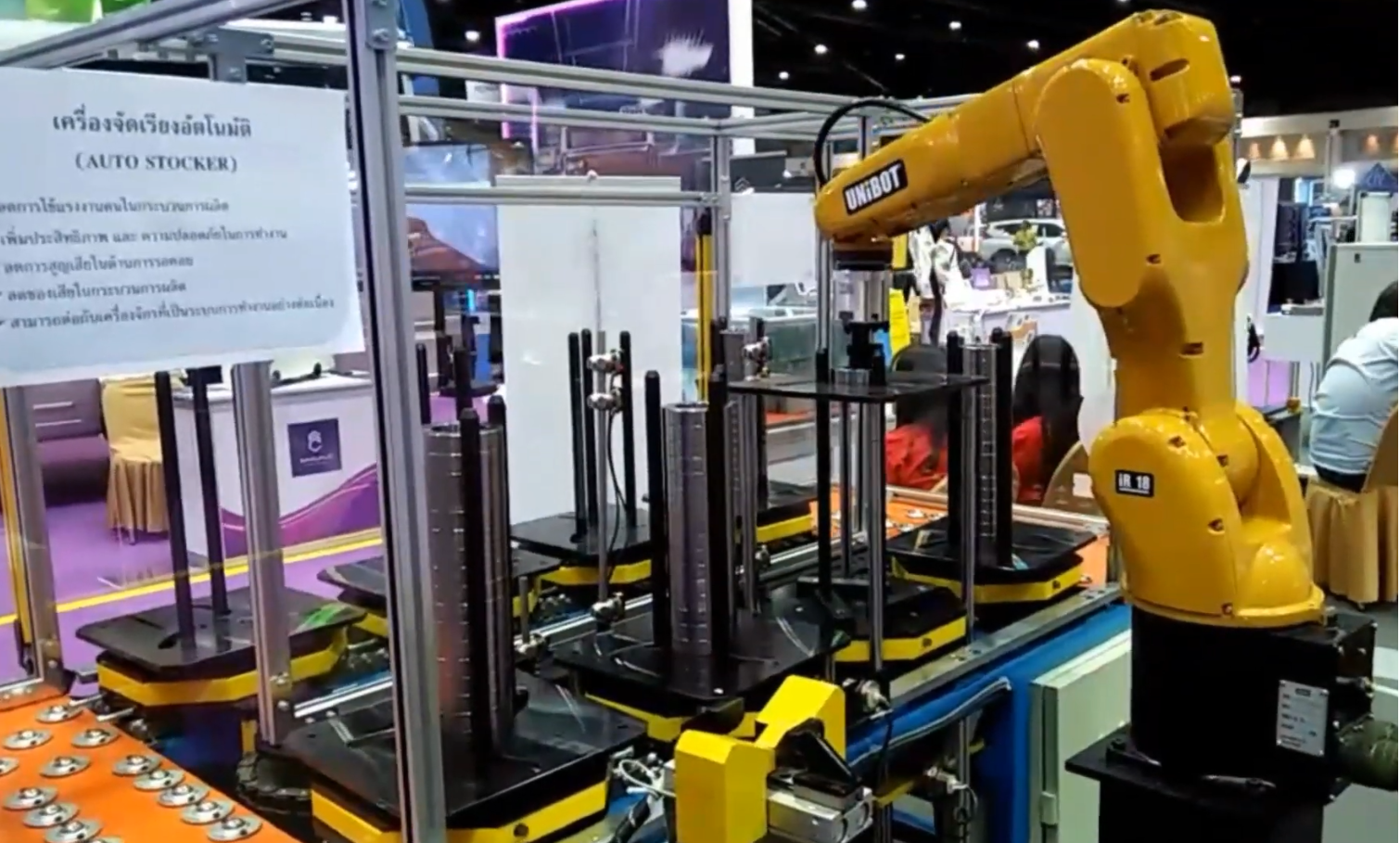

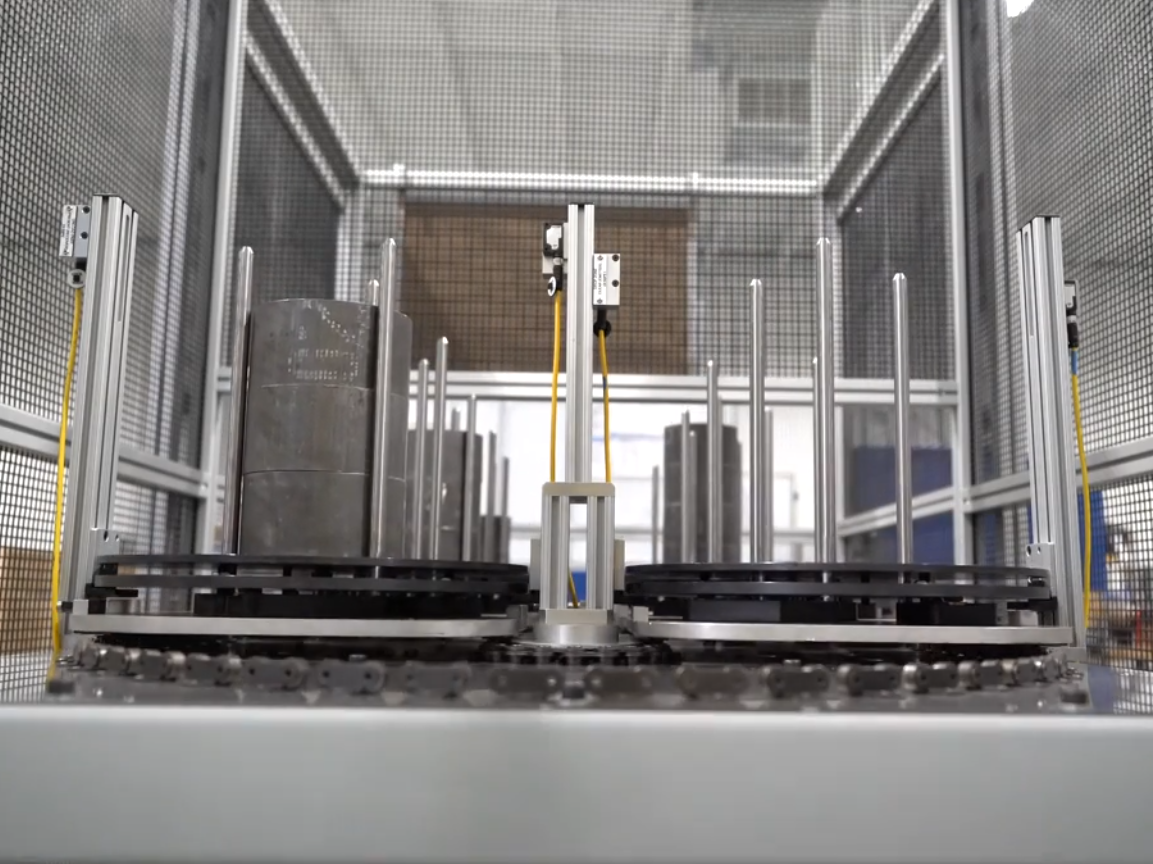

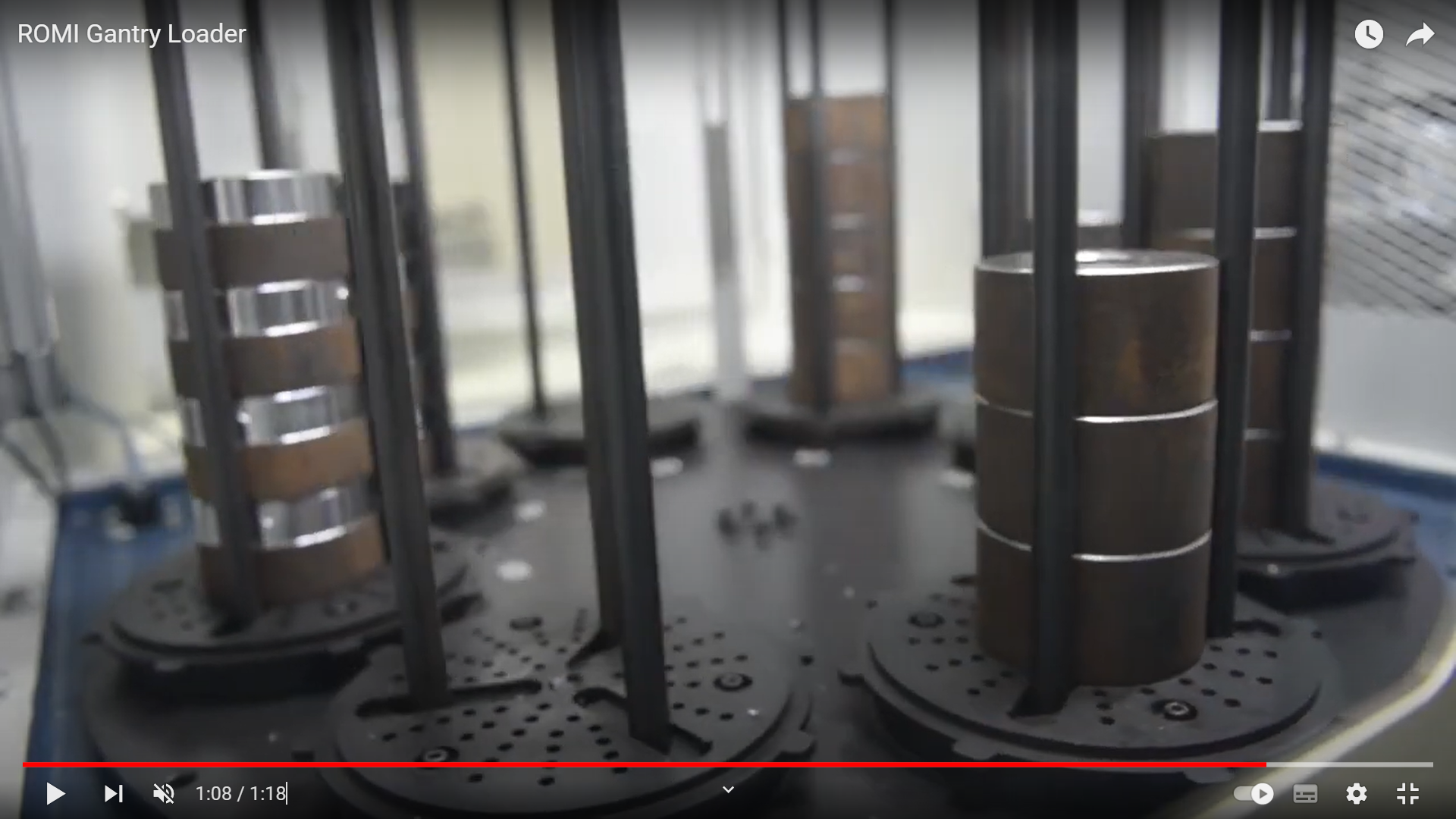

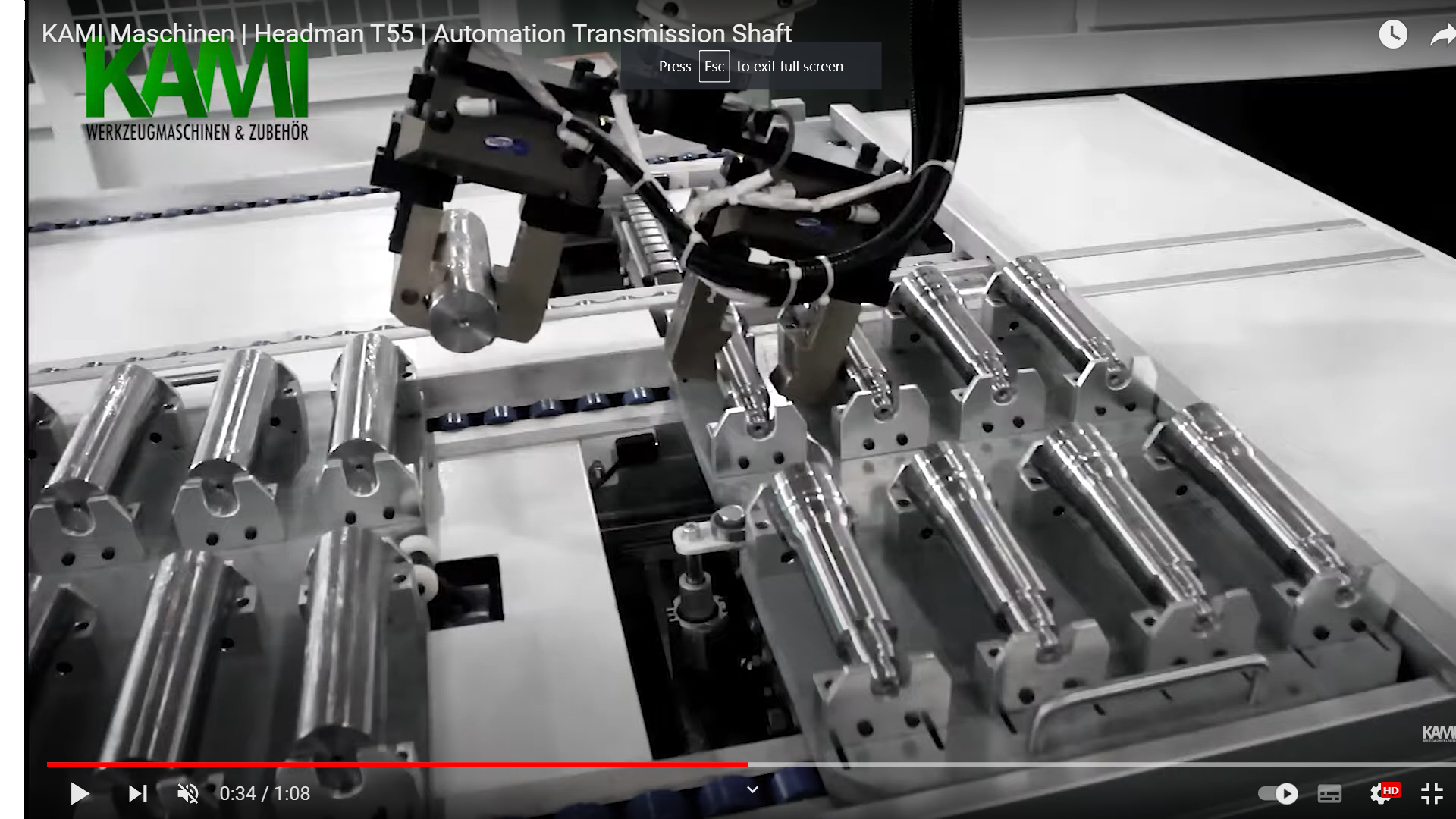

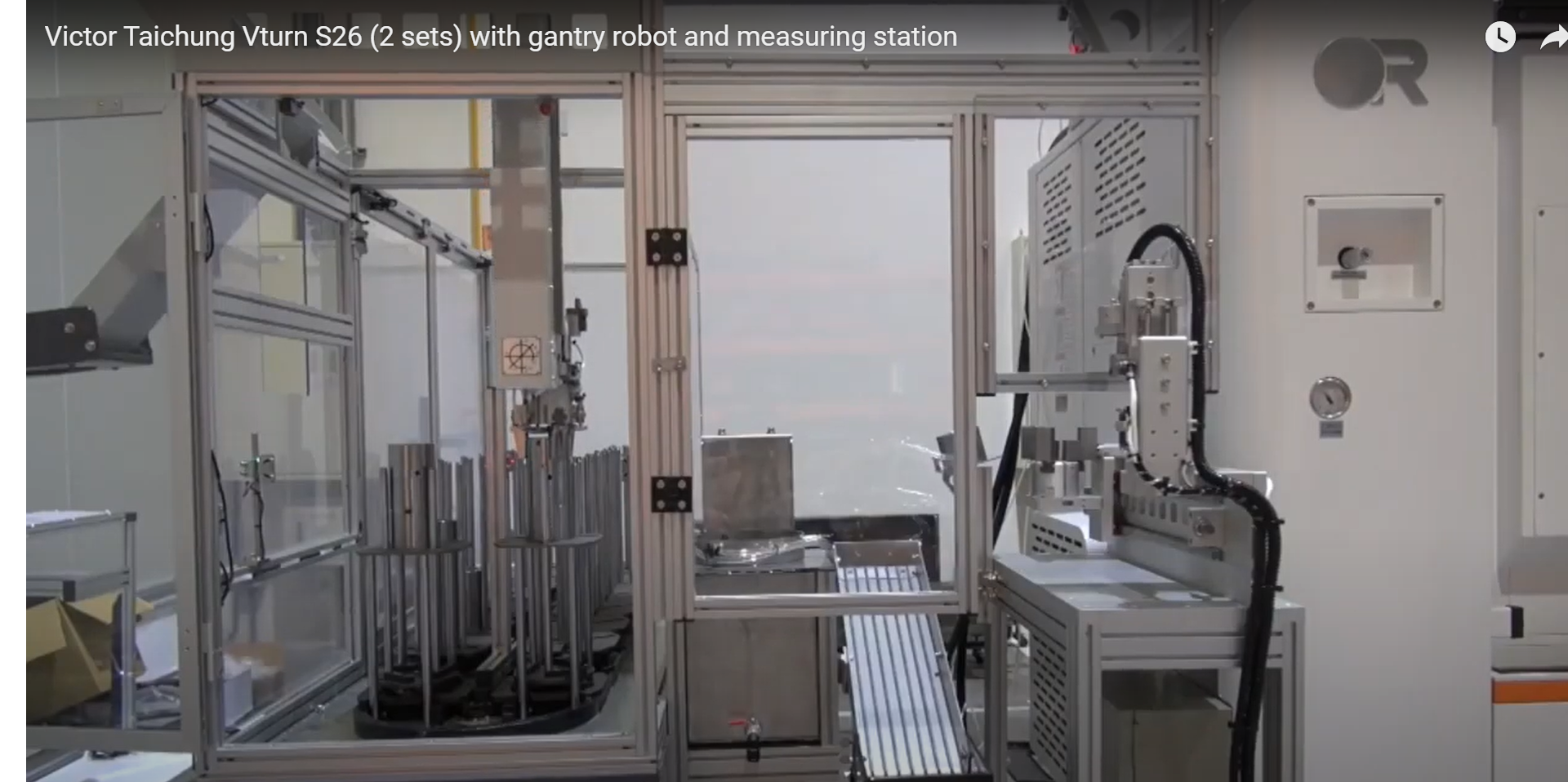

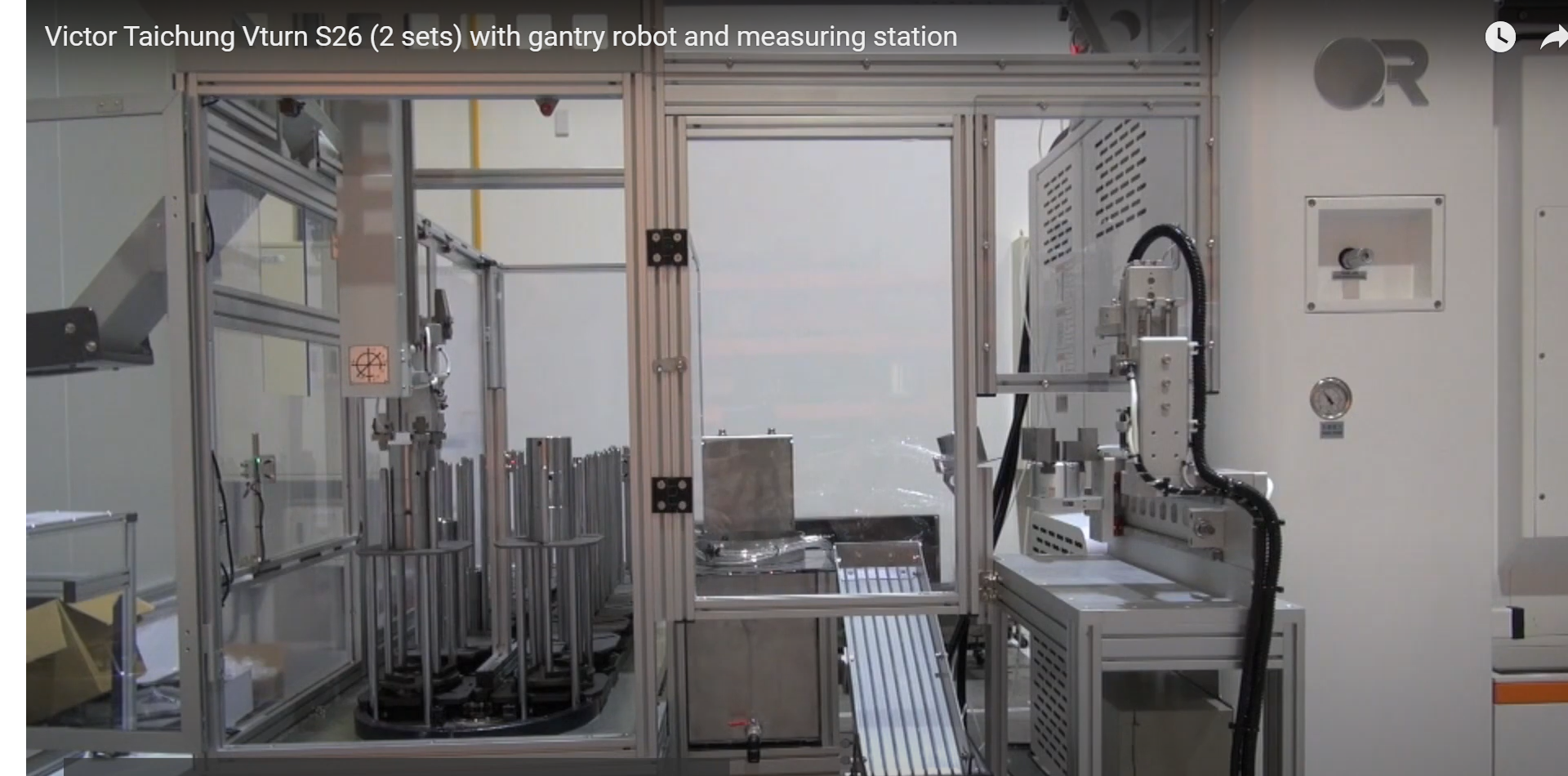

Pentru sistemele de stocare semifabricate - piese prezentate in imaginile de mai jos precizati:

a. ce tip de repere sunt stocate in sistemul de stocare prezentat in imaginile 1 si 2

a1 de tip arbore scurt

a2 de tip disc

a3 de tip bucsa

a4 de tip flansa

b. care este numarul maxim de repere care se pot stoca pe o paleta / post de stocare

b1 1

b2 2

b3 3

b4 4

b5 5

c. in cazul manipularii reperelor de catre un RI de tip portal simplu cum trebuie sa fie dispuse posturile din care se preiau semifabricatele / in care se depun piesele finite:

c1 ca posturi succesive, localizate pe o aceeasi parte a sistemului de transport al paletelor

c2 ca posturi dispuse fata in fata, localizate de o parte si de alta a sistemului de transport al paletelor

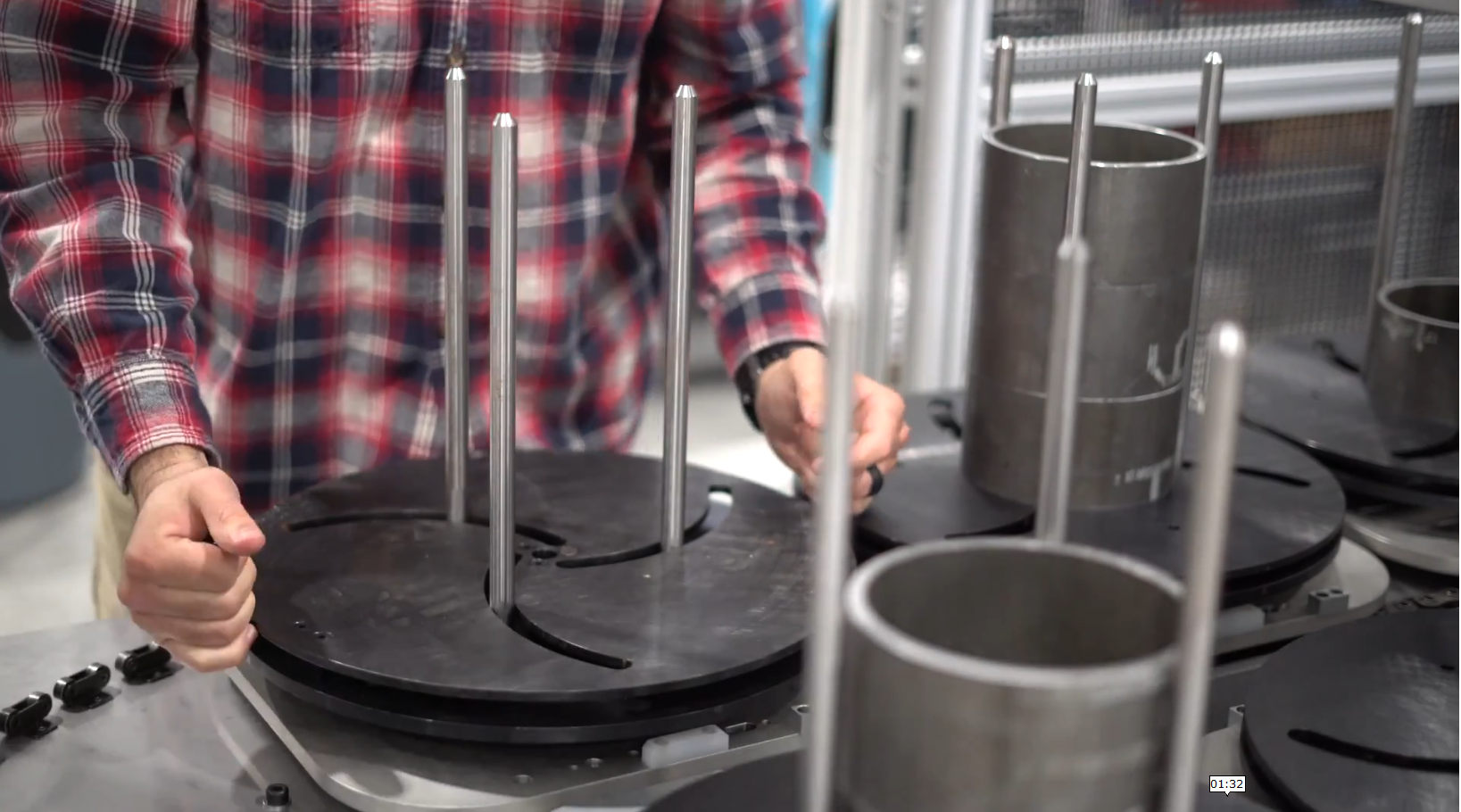

d. ce operatie realizeaza operatorul uman in imaginea din fig. 2

d1 monteaza un suport port-piese

d2 regleaza pozitia unghiulara a tijelor suport

d3 regleaza diametrul de centrare a semifabricatelor / pieselor

e. ce operatie realizeaza RI din fig. 3 in asociere cu sistemele prezentate in aceasta figura:

e1 alimenteaza sistemul de stocare cu semifabricate

e2 incarca un post de stocare cu piese finite descarcate de pe o MUCN

e3 intoarce piesele prelucrate la un capat pentru a fi prelucrate si la cel de al doilea capat

e4 evacueaza piesele finite din sistemul de stocare

1

2

3

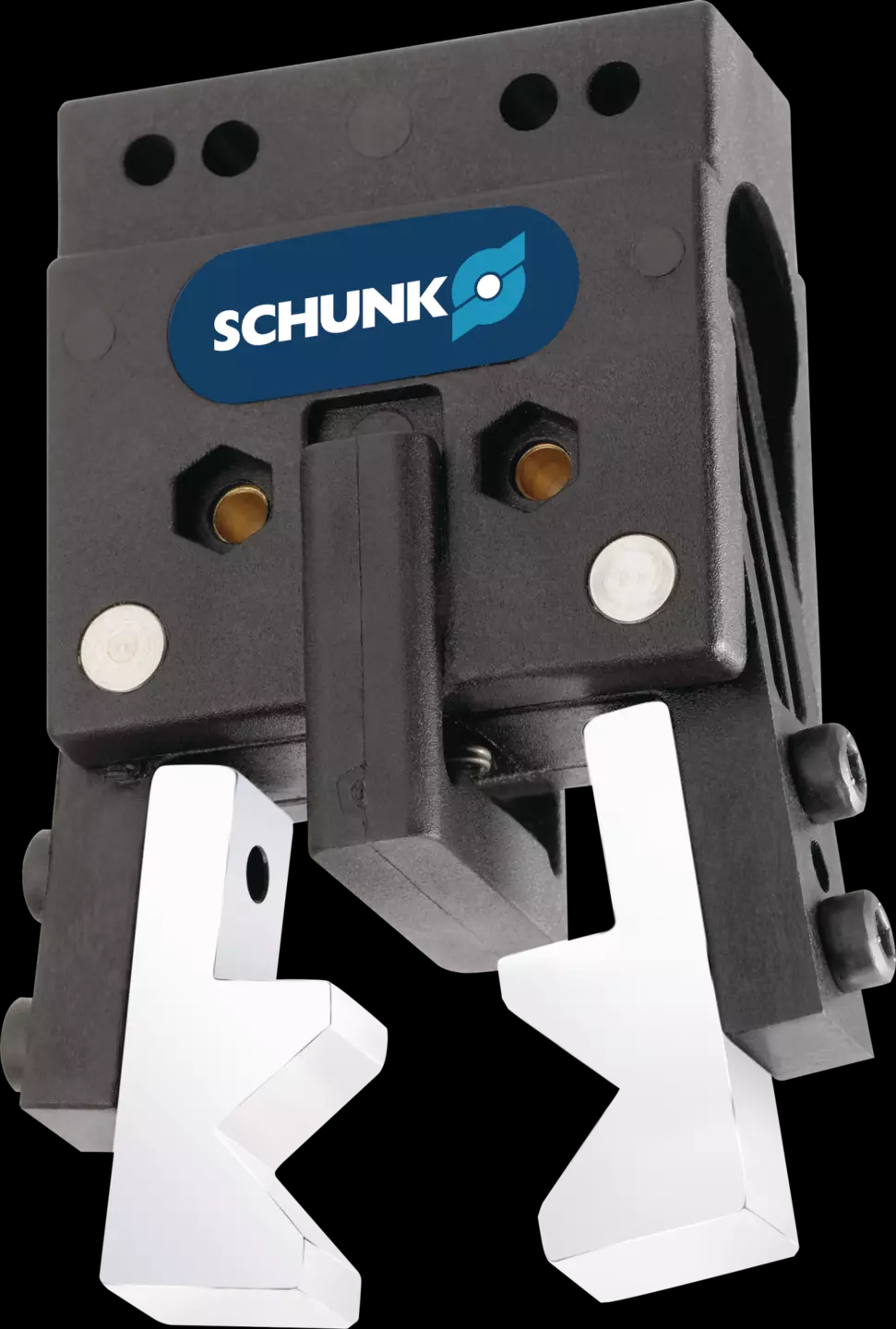

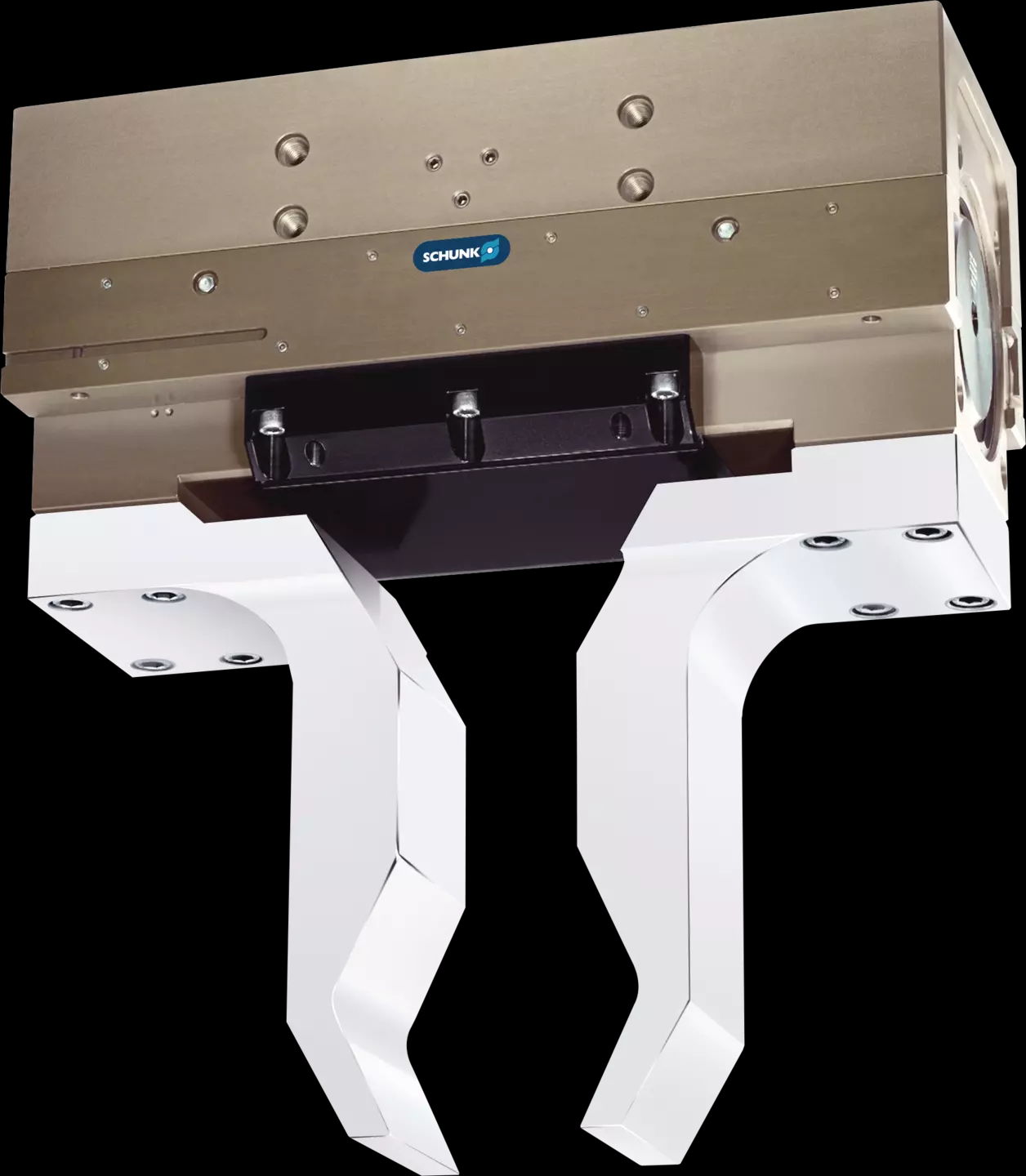

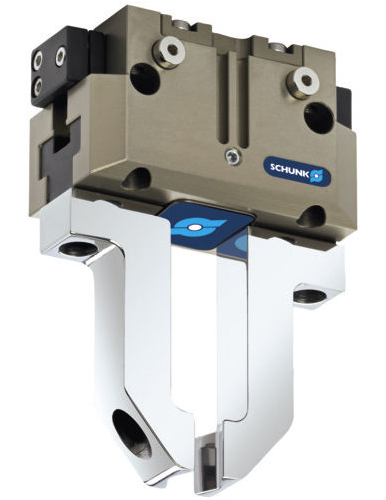

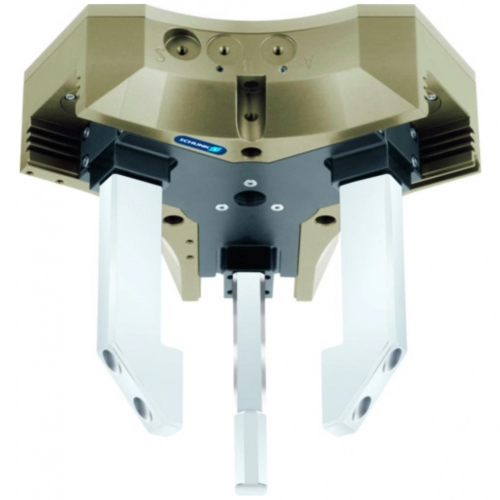

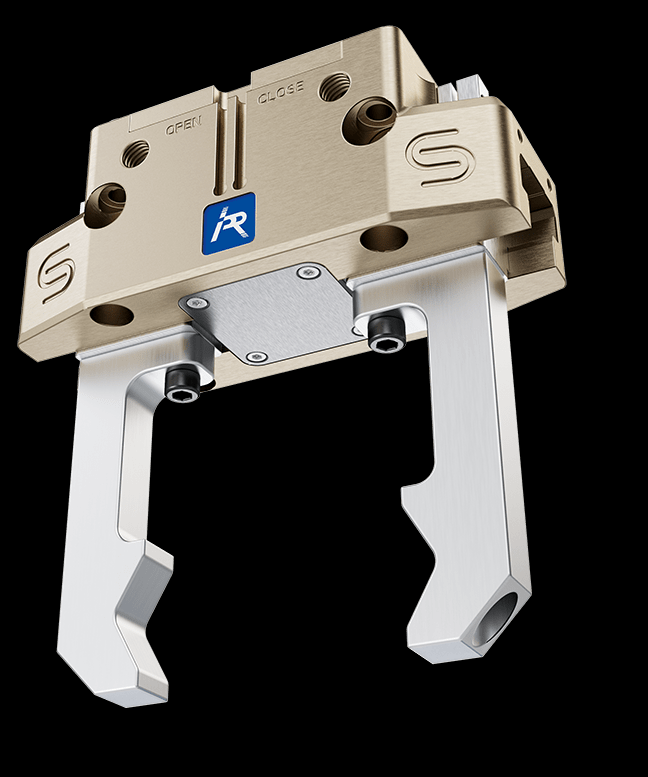

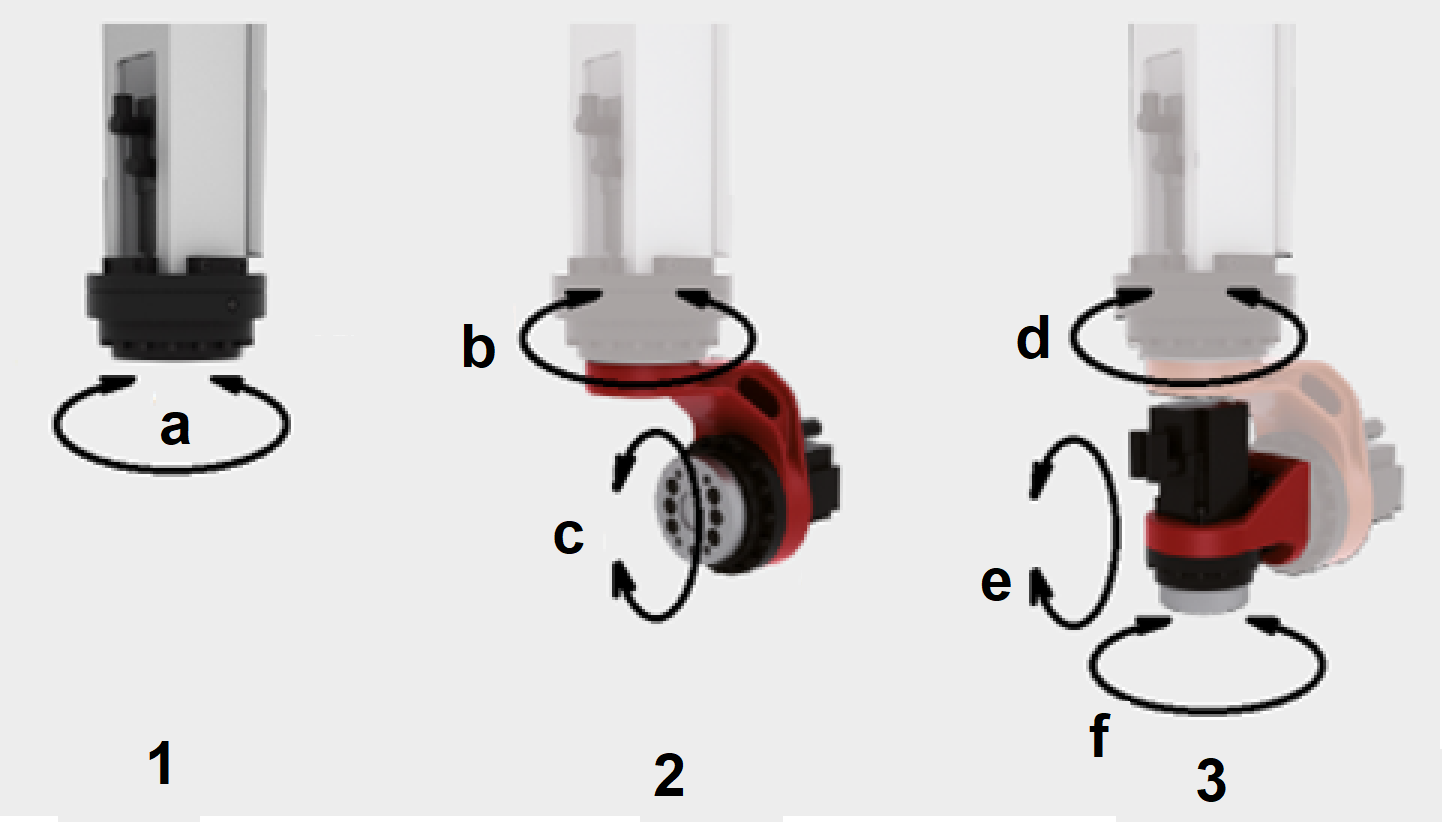

Pentru efectorii prezentati in imaginile de mai jos precizati:

a. care dintre efectorii prezentati NU se recomanda sa fie utilizati in aplicatii robotizate, datorita imposibilitatii de parametrizare precisa a efectorului

a1 fig. 1

a2 fig. 2

a3 fig. 3

a4 fig. 4

a5 fig. 5

a6 fig. 6

a7 fig. 7

a8 fig. 8

a9 fig. 9

a10 fig. 10

b. avand in vedere orientarea primara a obiectelor posibil a fi manipulate si configurarea bacurilor efectorilor, care dintre efectori pot fi utilizati in manipularea reperelor de tip arbore in aplicatiile robotizate

b1 fig. 1

b2 fig. 2

b3 fig. 3

b4 fig. 4

b5 fig. 5

b6 fig. 6

b7 fig. 7

b8 fig. 8

b9 fig. 9

b10 fig. 10

c. avand in vedere orientarea primara a obiectelor posibil a fi manipulate si configurarea bacurilor efectorilor care dintre efectori pot fi utilizati in manipularea reperelor de tip disc / bucsa  in aplicatiile robotizate

c1 fig. 1

c2 fig. 2

c3 fig. 3

c4 fig. 4

c5 fig. 5

c6 fig. 6

c7 fig. 7

c8 fig. 8

c9 fig. 9

c10 fig. 10

1

2

3

4

5

6

7

8

9

10

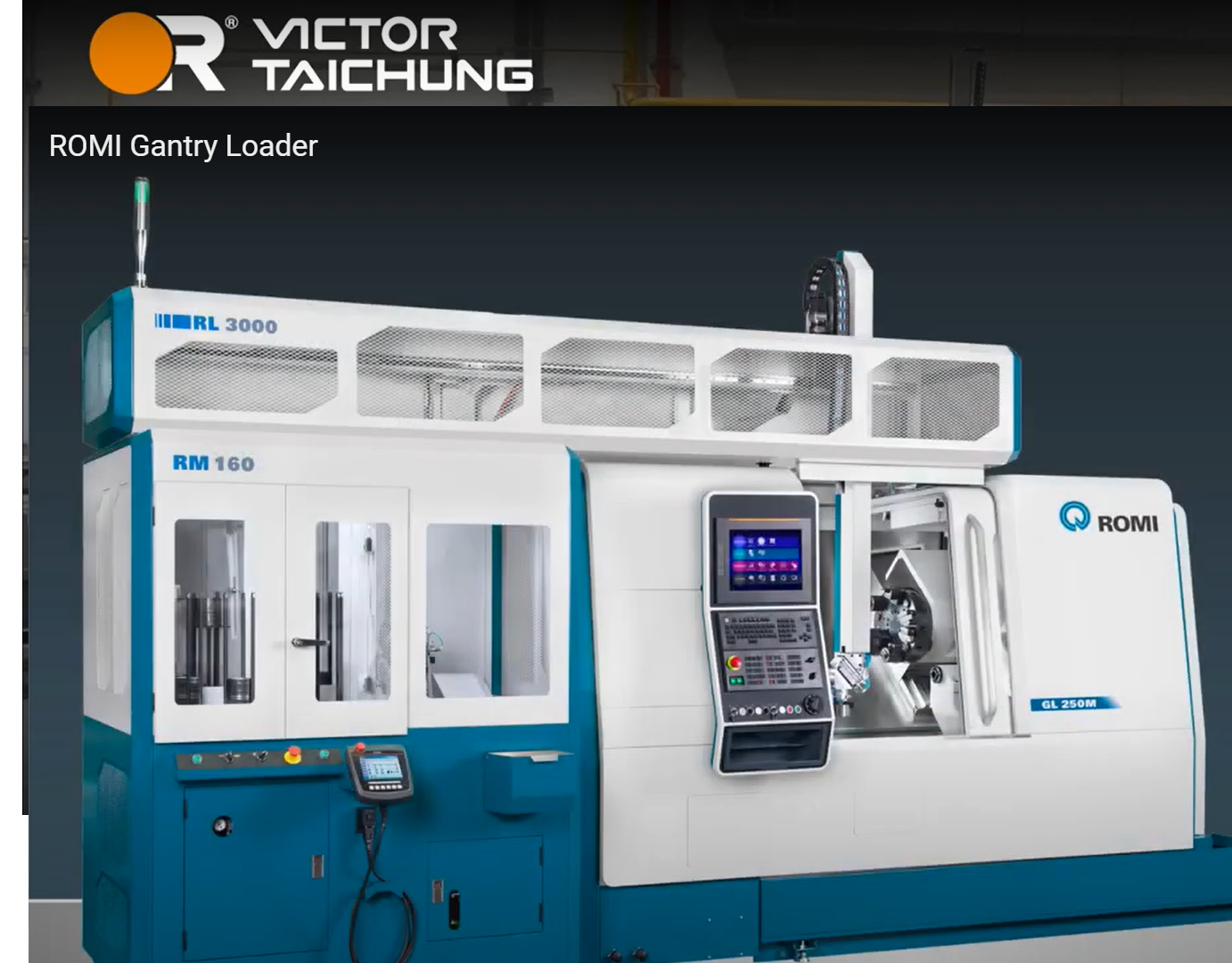

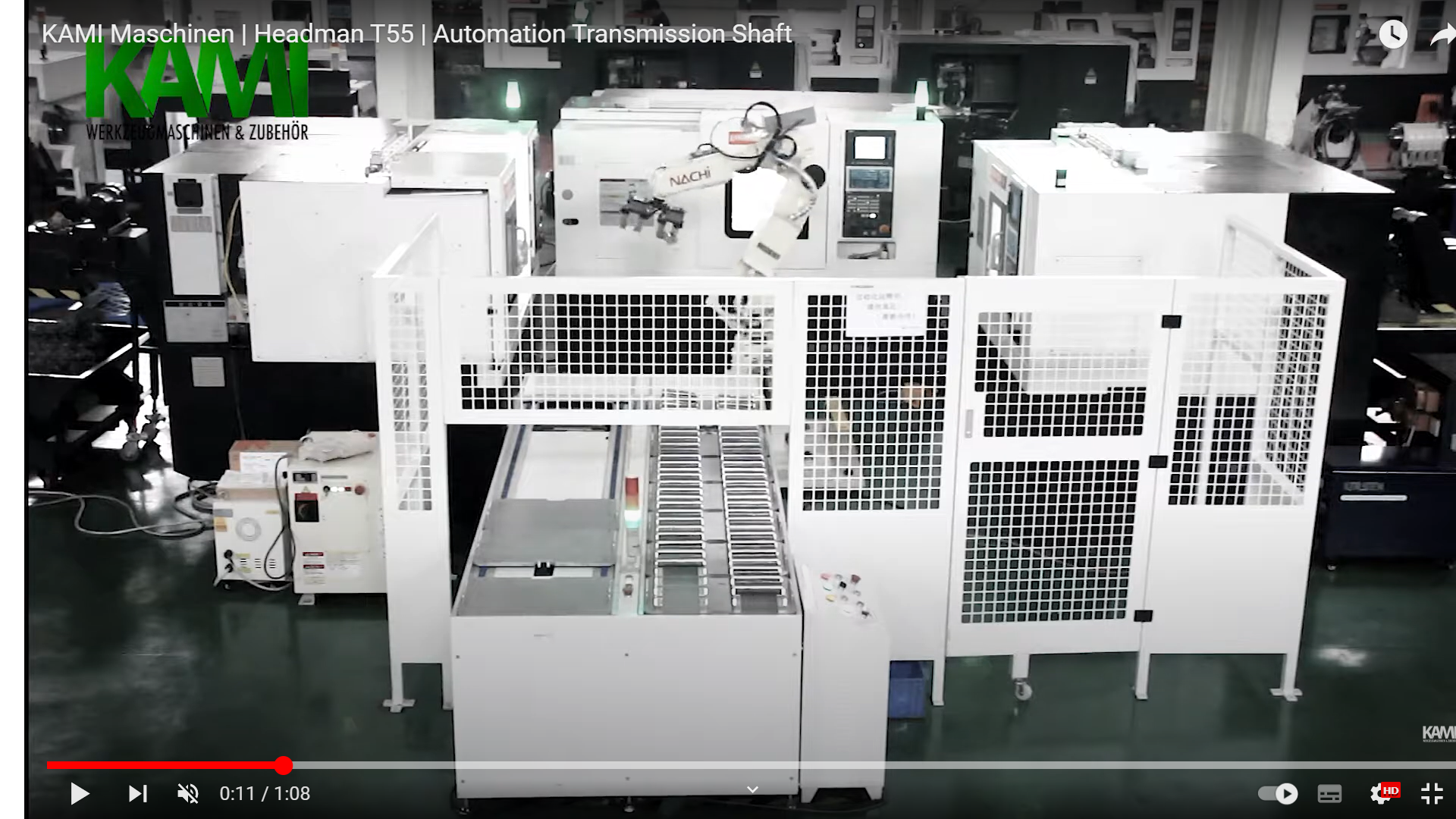

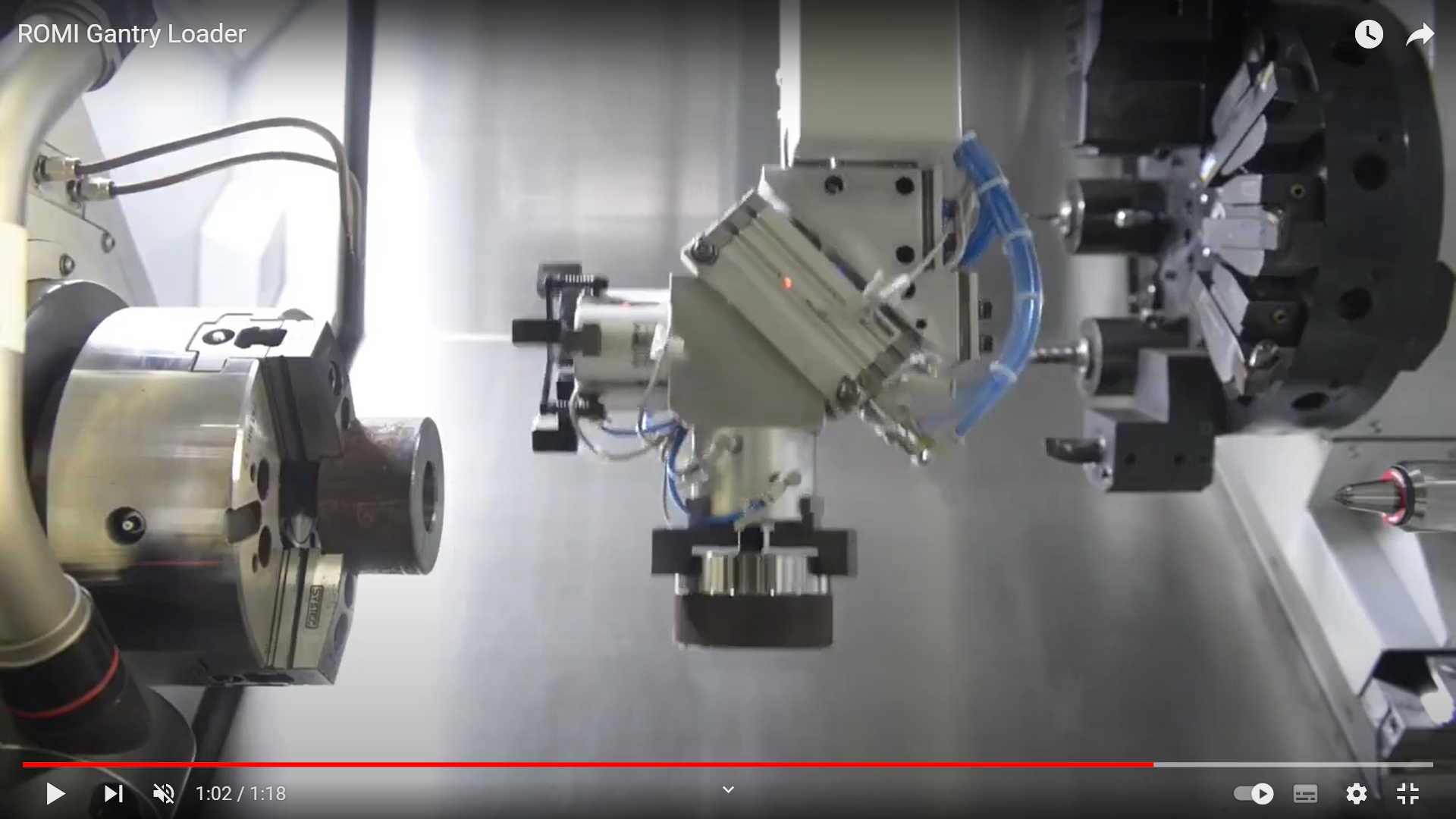

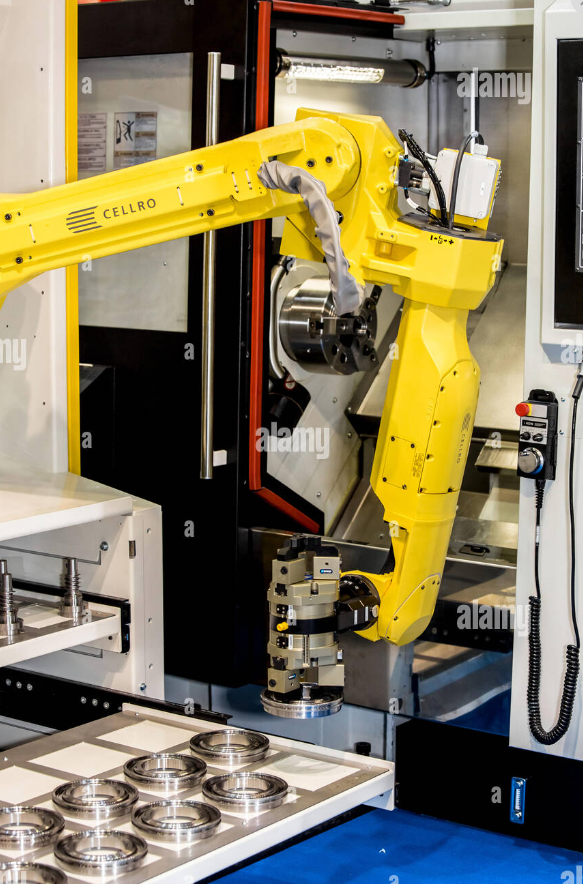

Pentru celula robotizata prezentata in imaginile de mai jos precizati:

a. ce tip de repere sunt prelucrate in celula

a1 arbori scurti

a2 disc

a3 bucsa

a4 flansa

b. unde se realizeaza schimbarea pozitiei efectorilor care au incarcate un semifabricat si o piesa finita

b1 in spatiul de lucru al masinii

b2 in afara spatiului de lucru al masinii

c. ce reprezinta secventa functionala din imaginea 3

c1 incarcarea unui reper semifabricat intr-un efector

c2 descarcarea unui reper piesa finita dintr-un efector

c3 manipularea pieselor finite de catre robot pentru a obtine orientarea secundara corecta a acestora

1

2

3

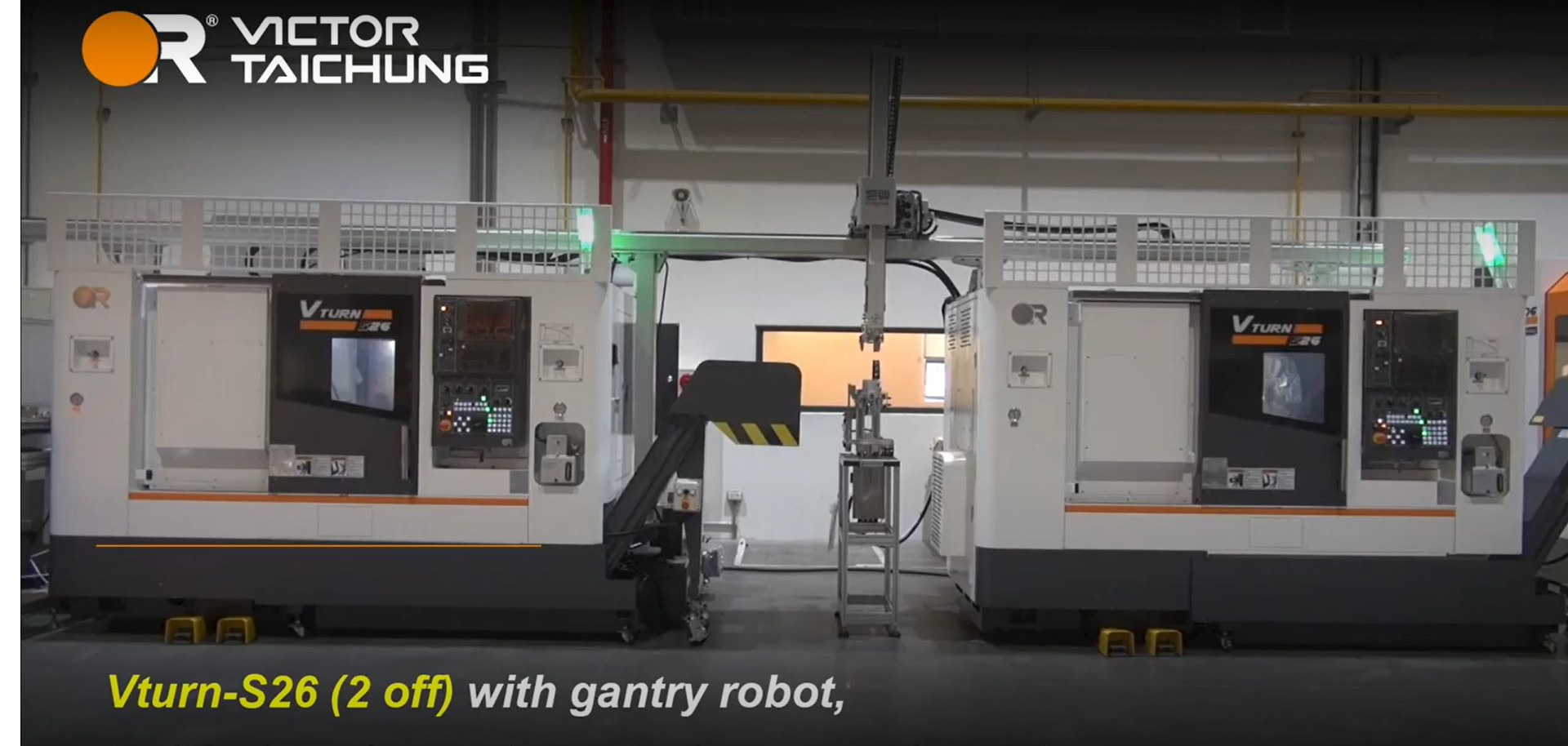

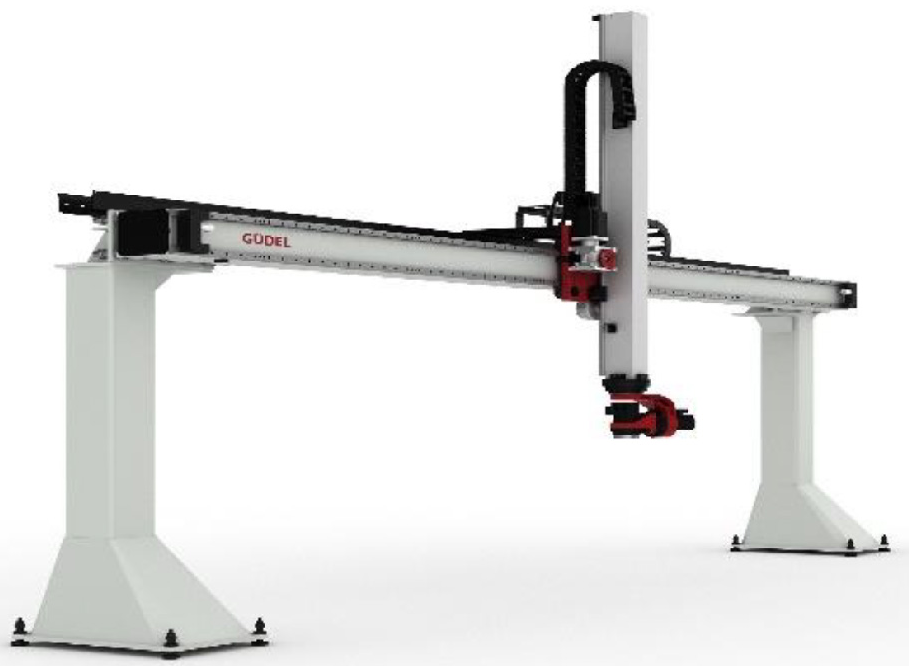

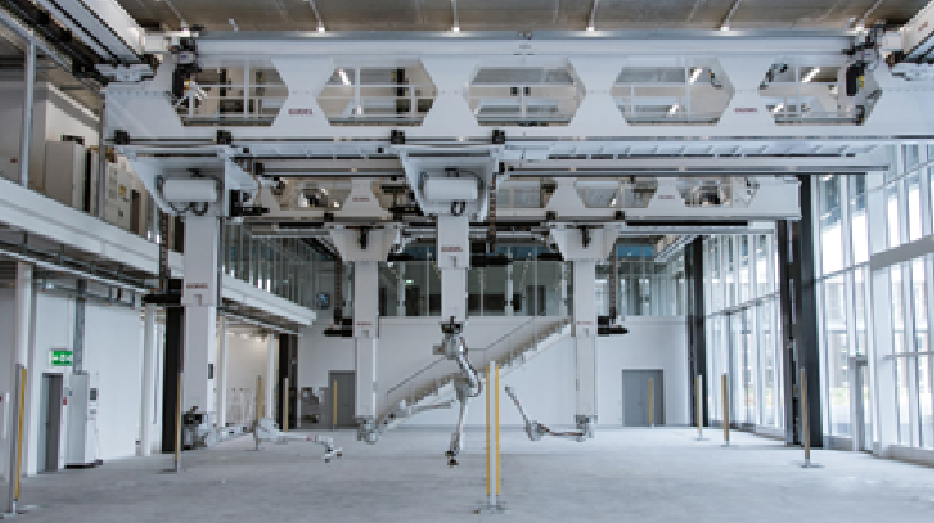

Pentru celula robotizata prezentata in imaginile de mai jos precizati:

a. cate sisteme de stocare semifabricate / piese finite sunt integrate in celula

a1 un singur sistem, comun pentru ambele MUCN

a2 doua sisteme, cate unul aferent fiecarei MUCN

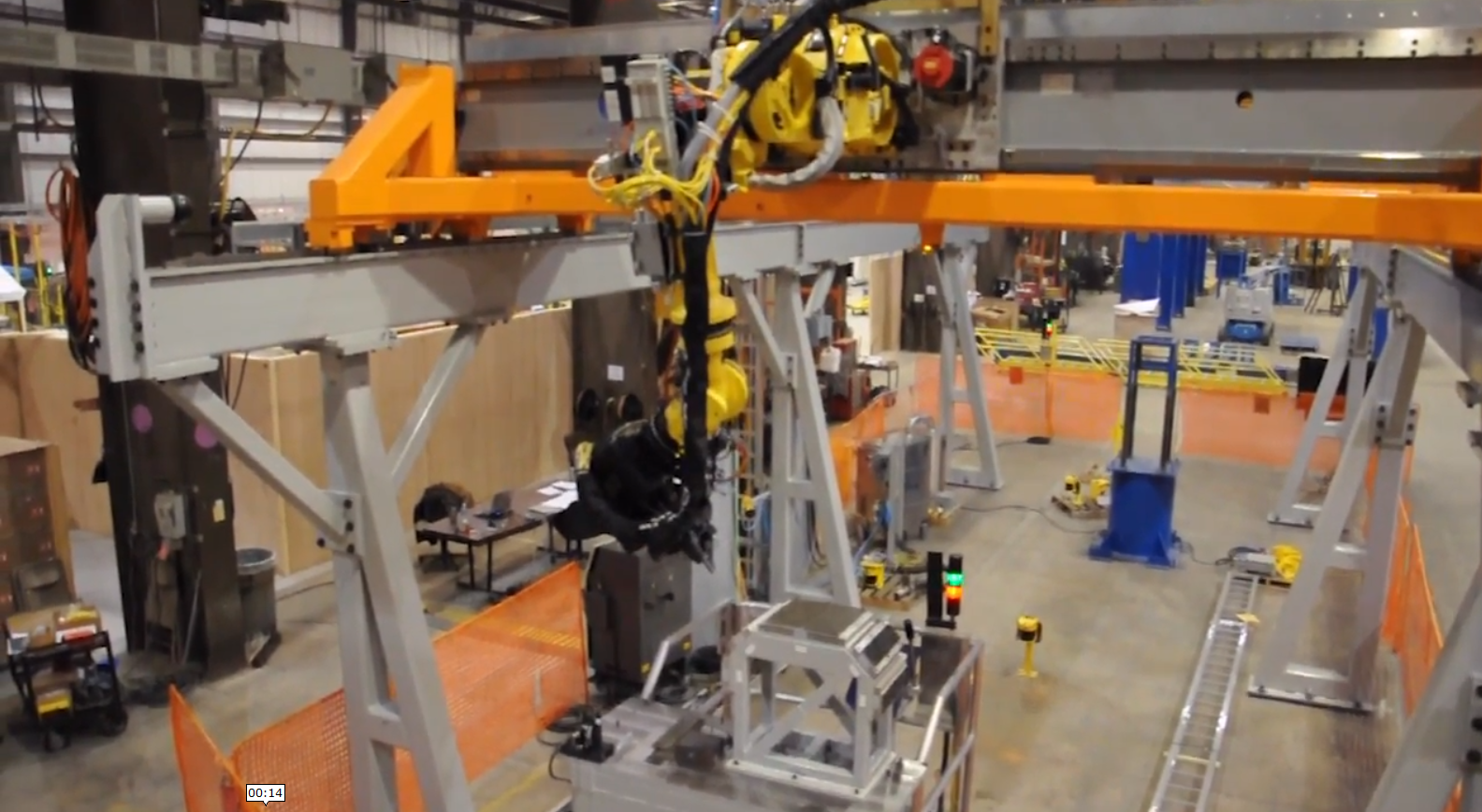

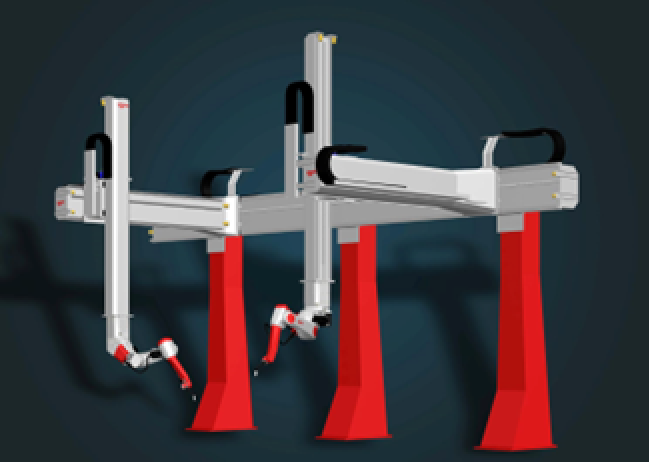

b. cine realizeaza incarcarea - descarcarea MUCN

b1 un acelasi RI de tip portal simplu cu 2 ACN

b2 un acelasi RI de tip portal simplu cu 4 ACN

b3 doi RI de tip portal simplu cu 2 ACN

c. cine realizeaza transferul reperelor intre cele doua MCN

c1 un sistem de transport auxiliar

c2 un acelasi RI de tip portal simplu cu 2 ACN

c3 un acelasi RI de tip portal simplu cu 4 ACN

d. ce reprezinta sistemul a carui constructie si functionalitate este prezentata in fig. 4 si fig. 5

d1 un sistem de transport auxiliar al reperelor intre MUCN

d2 un sistem de control dimensional al reperelor prelucrate

d3 un sistem de intoarcerea pieselor

e. ce reprezinta sistemul a carui constructie si functionalitate este prezentata in fig. 6

e1 un sistem de transport auxiliar al reperelor intre MUCN

e2 un sistem de control dimensional al reperelor prelucrate

e3 un sistem de intoarcerea pieselor

f. unde se realizeaza intoarcere celui doi efectori cu piesele manipulate simultan de sistemul din fig.3

f1 in afara spatiuluide lucru al MUCN

f2 in interiorul spatiului de lucru al MUCN

1

2

3

4

5

6

7

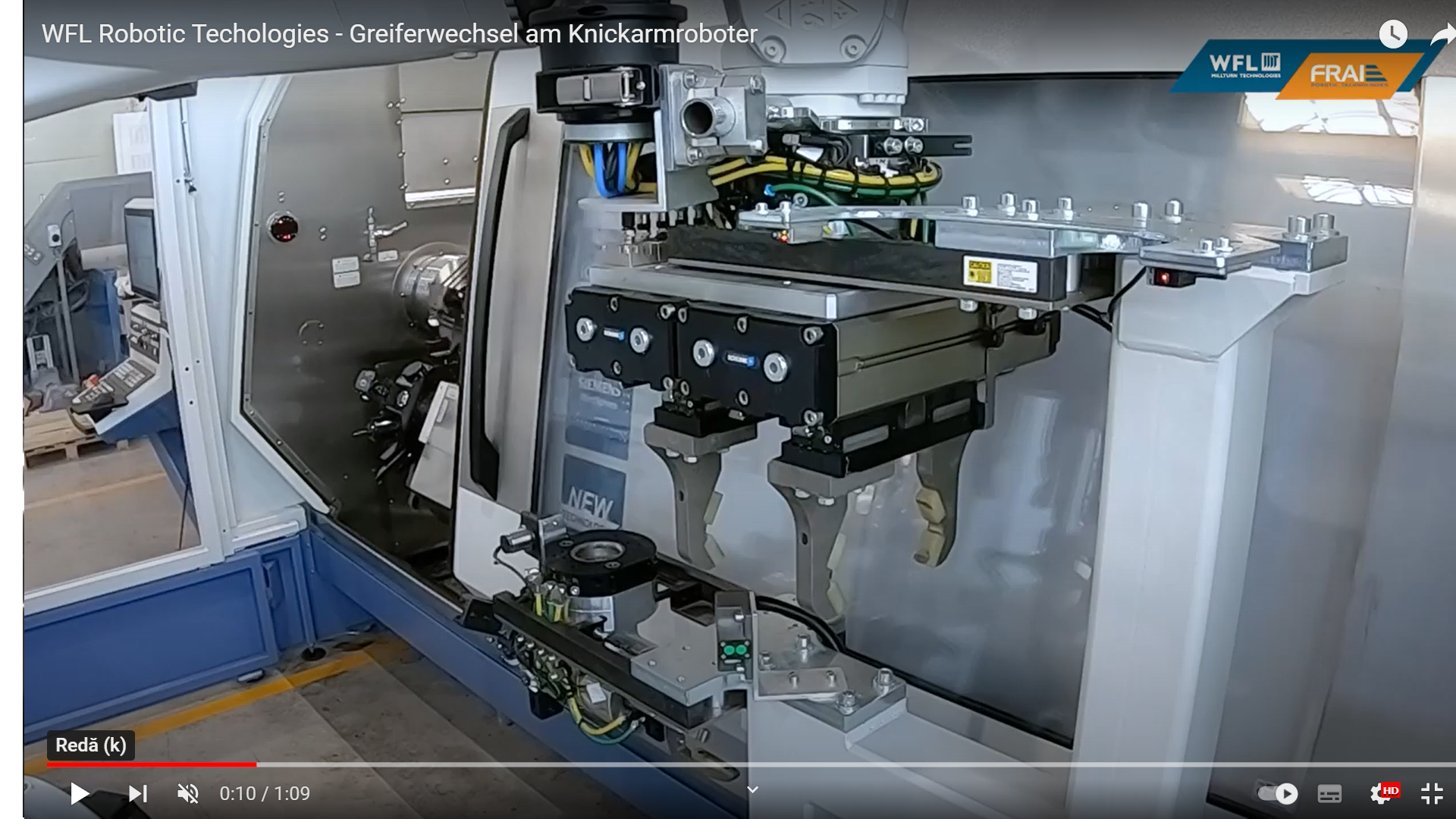

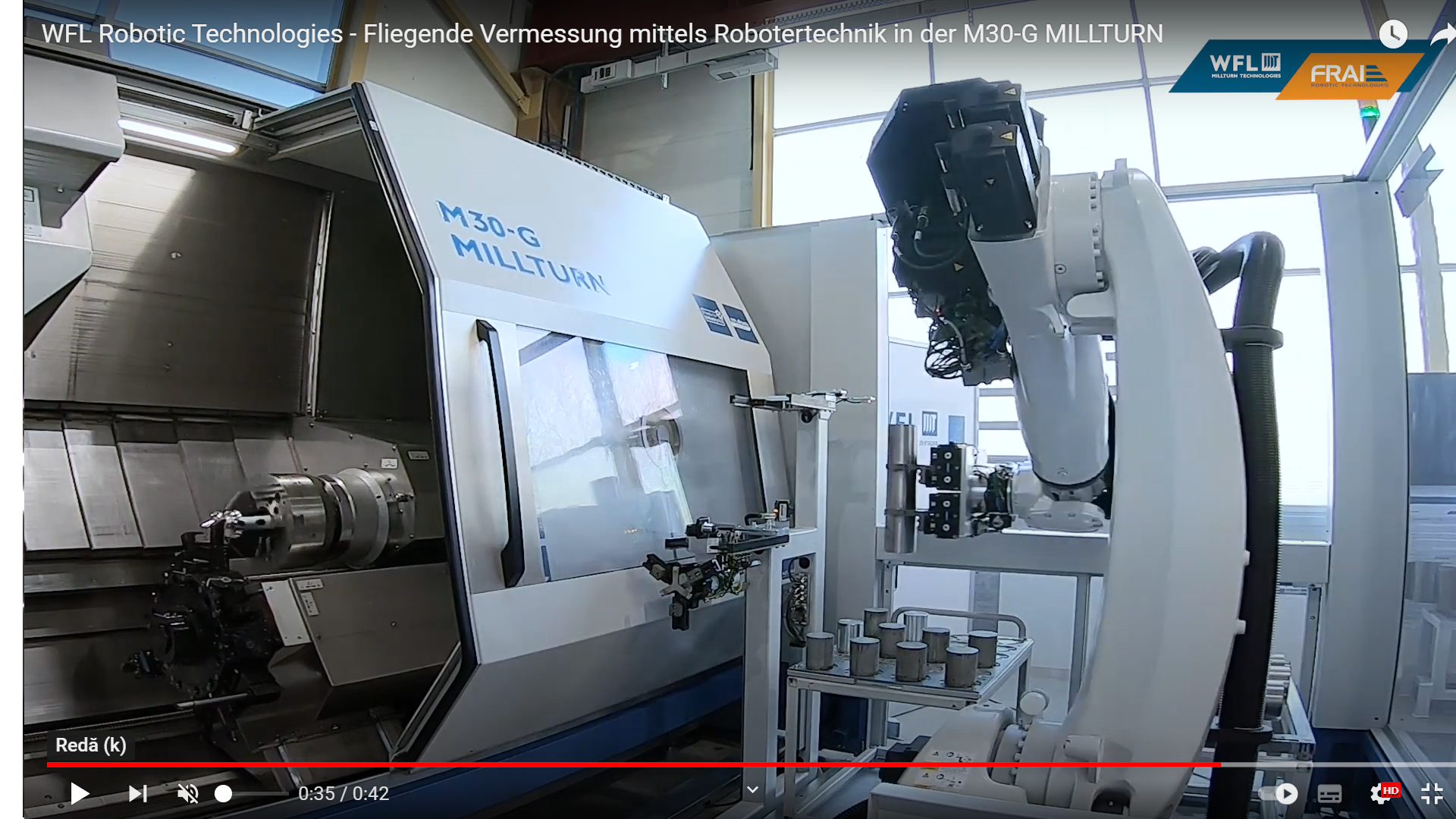

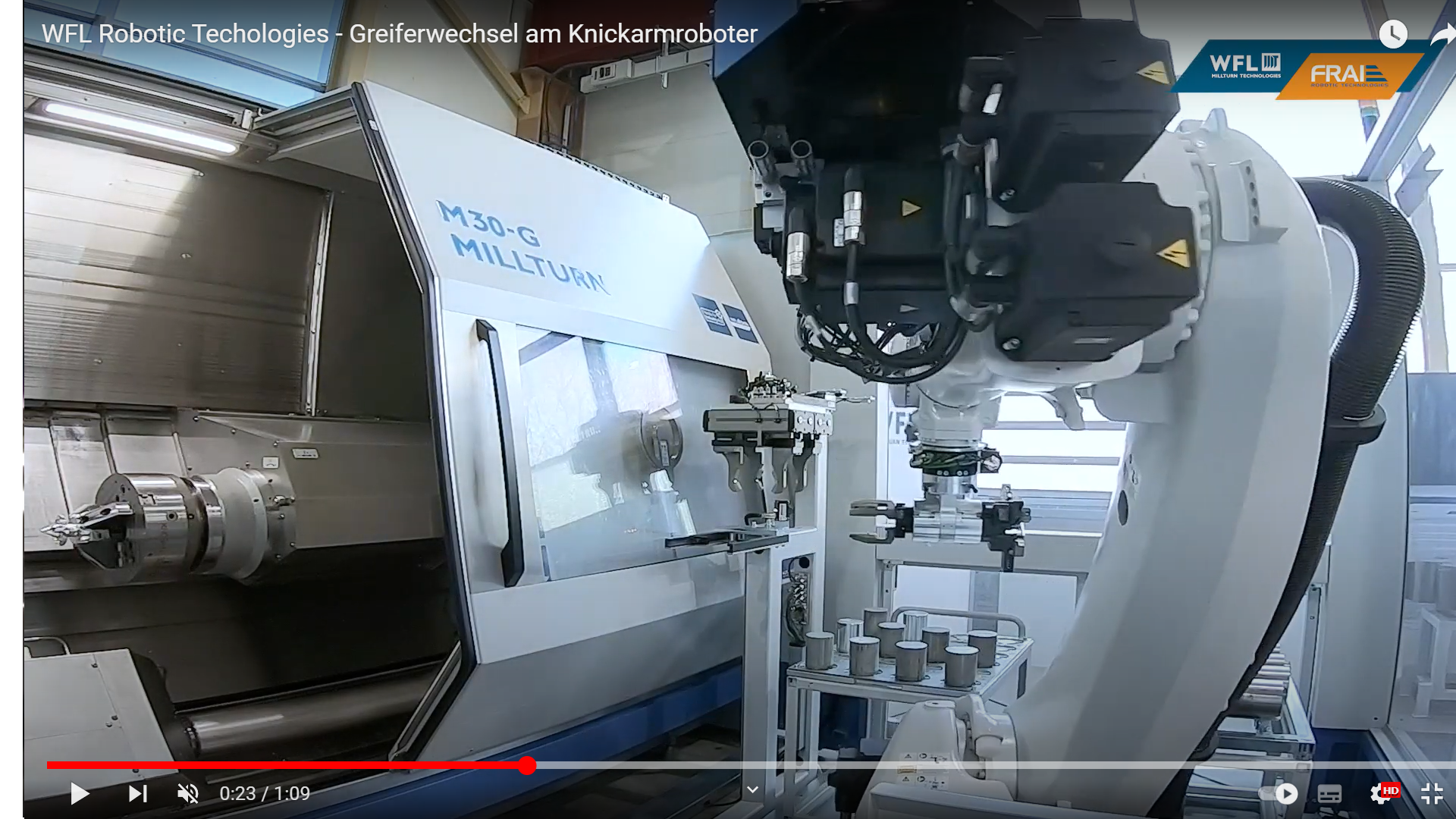

Cu referire la celula robotizata prezentata in figurile de mai jos precizati:

a. conform echiparii tehnologice disponibile pentru RI in celula se pot prelucra repere de tip:

a1 arbori scurti

a2 arbori de lungime medie

a3 arbori lungi

a4 repere de tip disc, bucsa flansa

b. pentru manipularea reperelor de tip arbore se utilizeaza

b1 doi efectori cu cate un rand de bacuri, care manipuleaza doua repere

b2 un efector dublu cu doua randuri de bacuri, care manipuleaza un singur reper

c. pentru manipularea reperelor de tip disc, bucsa, flansa se utilizeaza

c1 doi efectori cu bacuri in miscare de translatie

c2 doi efectori cu bacuri in miscare de rotatie

d. efectorii RI sunt schimbabili:

d1 in mod automat

d2 prin interventia unui operator uman

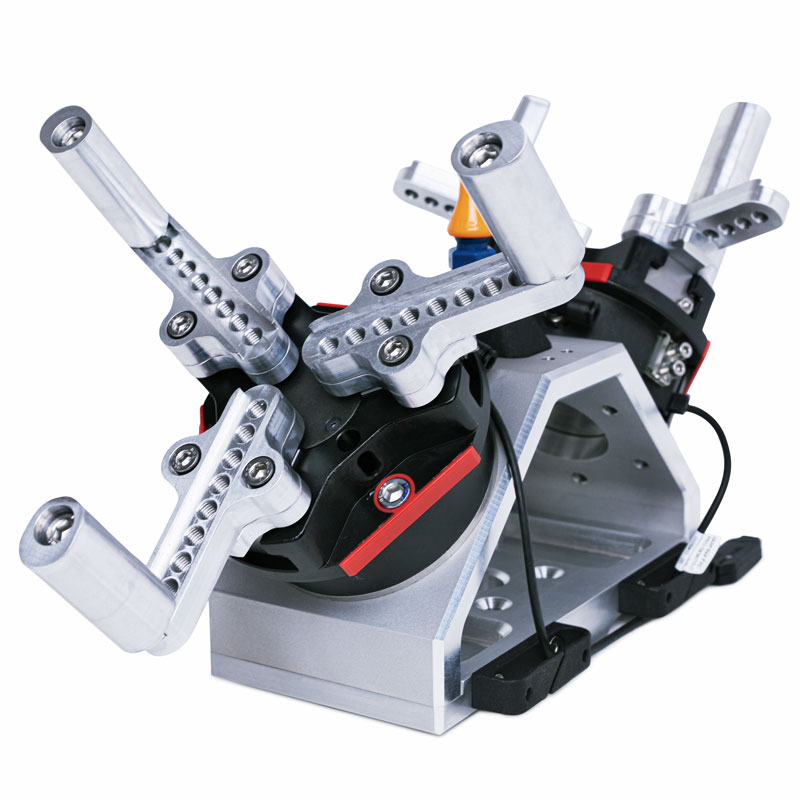

Cei patru efectorii prezentati in imaginile de mai jos pot fi utilizati pentru (selectati dintre optiuni doar cate o singura posibilitate de utilizare):

a. efectorul din fig 1

a1 manipularea simultana a doi arbori scurti

a2 manipularea unui singur reper de tip arbore de lungime medie

a3 manipularea unui singur reper de tip arbore lung

a4 manipularea unui reper de tip corp prismatic

a5 manipularea simultana a doua repere de tip disc, bucsa, flansa

b. efectorul din fig 2

b1 manipularea unui reper de tip arbore scurt

b2 manipularea unui reper de tip arbore de lungime medie

b3 manipularea unui reper de tip arbore lung

b4 manipulare unui reper de tip corp prismatic

b5 manipularea unui reper de tip disc, bucsa, flansa

c. efectorul din fig 3

c1 manipularea a doua repere de tip arbori scurti

c2 manipularea a doua repere de tip arbori de lungime medie

c3 manipularea a doua repere de tip arbori lungi

c4 manipularea a doua repere de tip corp prismatic

c5 manipularea a doua repere de tip disc, bucsa, flansa

d. efectorul din fig 4

d1 manipularea a doua repere de tip arbori scurti

d2 manipularea a doua repere de tip arbori de lungime medie

d3 manipularea a doua repere de tip arbori lungi

d4 manipularea a doua repere de tip corp prismatic

d5 manipularea a doua repere de tip disc, bucsa, flansa

1

2

3

4

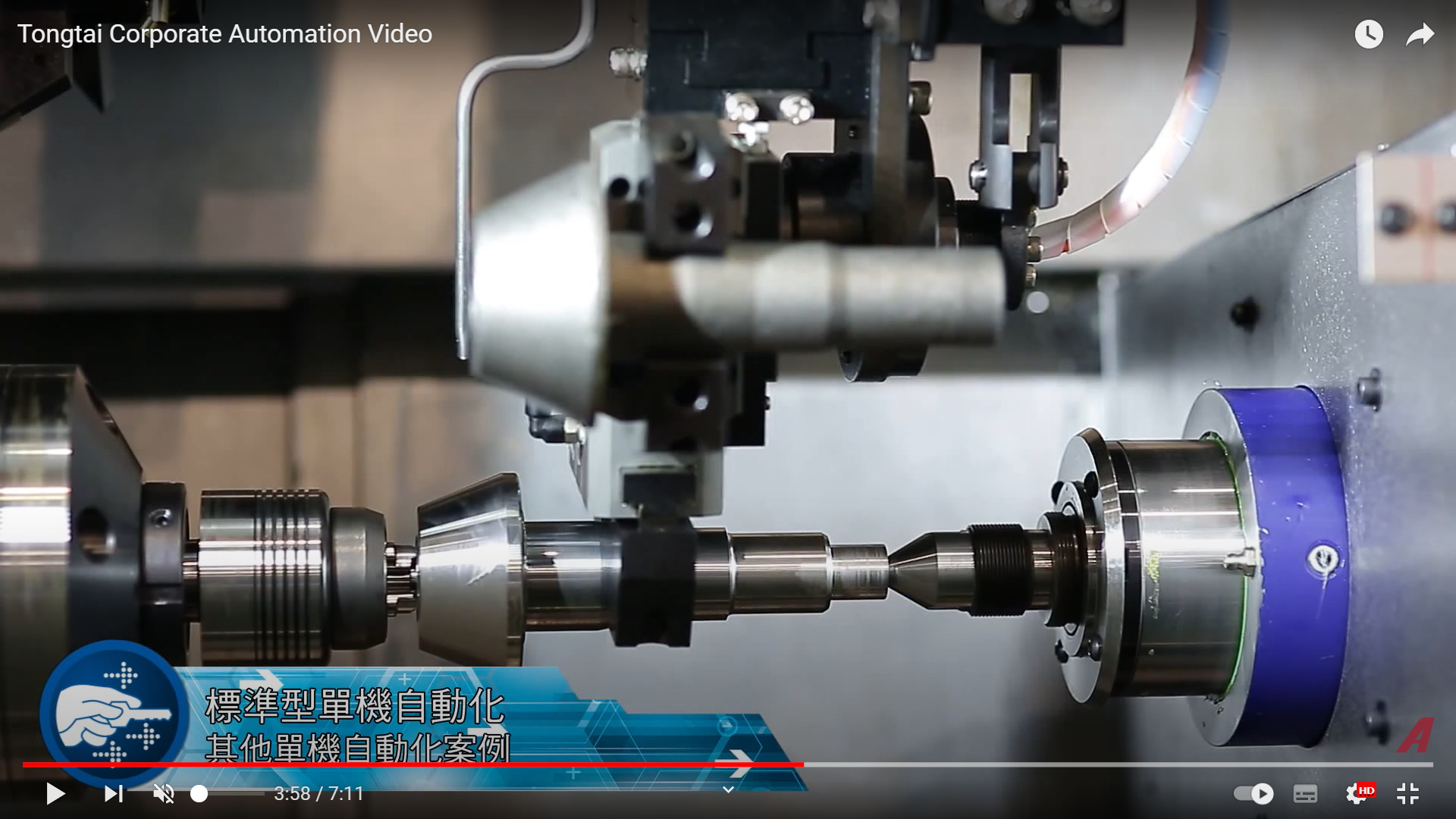

Pentru celula robotizata din figurile de mai jos precizati:

a. celula este destinata prelucrarii reperelor de tip

a1 arbori scurti

a2 arbori cu lungime medie

a3 abori lungi

b. RI este echipat cu

b1 un efector pentru manipularea individuala a reperelor

b2 un efector dublu pentru manipularea a 2 repere simultan

c pentru manipularea fiecarui reper se utilizeaza

c1 un efector simplu cu un singur rand de bacuri

c2 un efector simplu cu doua randuri de bacuri

c3 un efector dublu cu cate un singur rand de bacuri

c4 un efector dublu cu cate doua randuri de bacuri

d. pentru situatia prezentata in fig 2 si fig 3 care este orientarea secundara in stocatorul de repere semifabricat / piese finite pentru reperele manipulate de RI

d1 reperele succesive au acceasi orientare secundara

d2 reperele succesive au o orientare secundara inversa

e. pentru situatia prezentata in fig 2 si fig 3 care este orientarea secundara in stocatorul de repere semifabricat / piese finite pentru reperele manipulate de RI

e1 reperele succesive au acceasi orientare secundara

e2 reperele succesive au o orientare secundara inversa

1

2

3

4

5

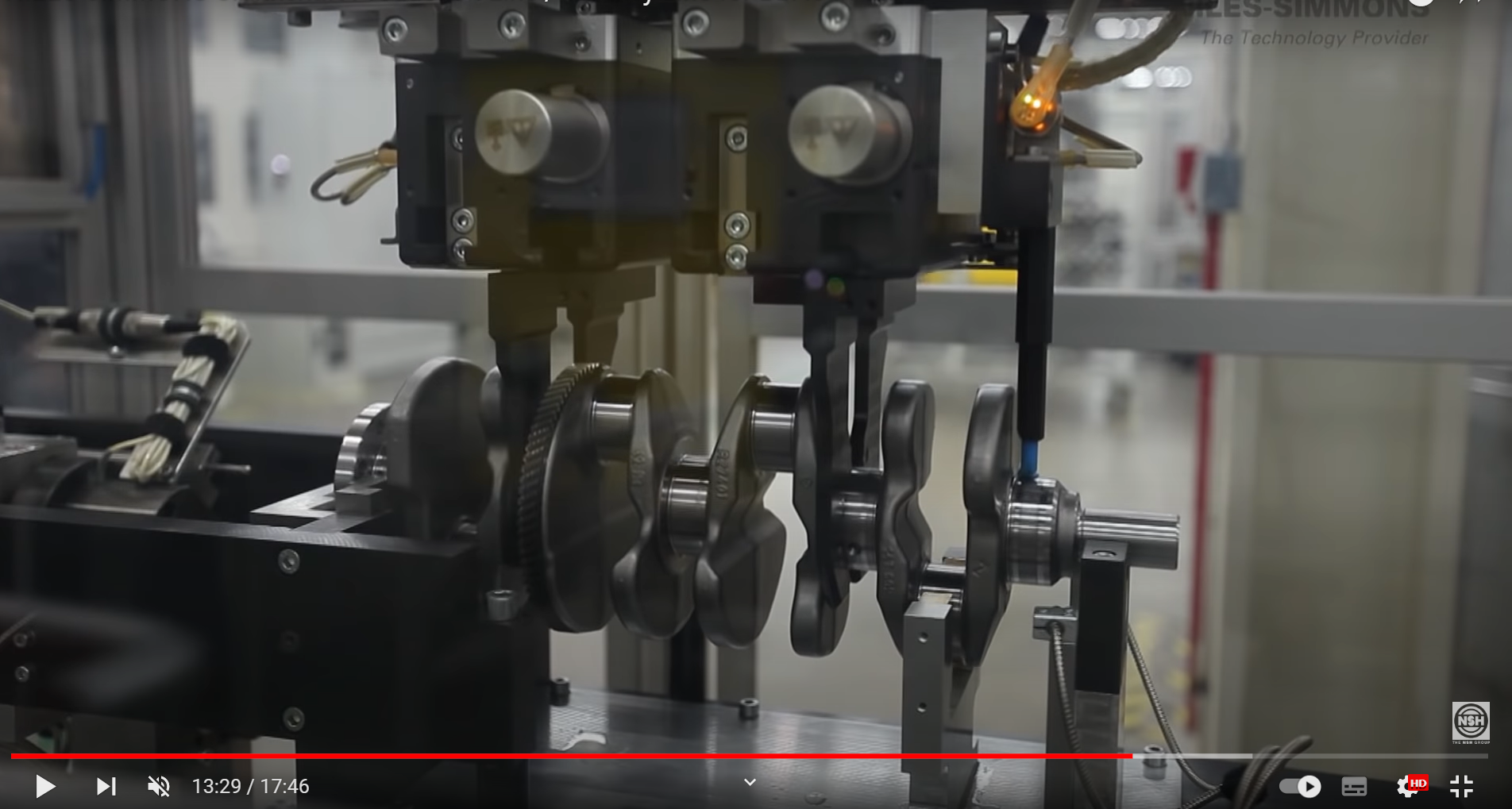

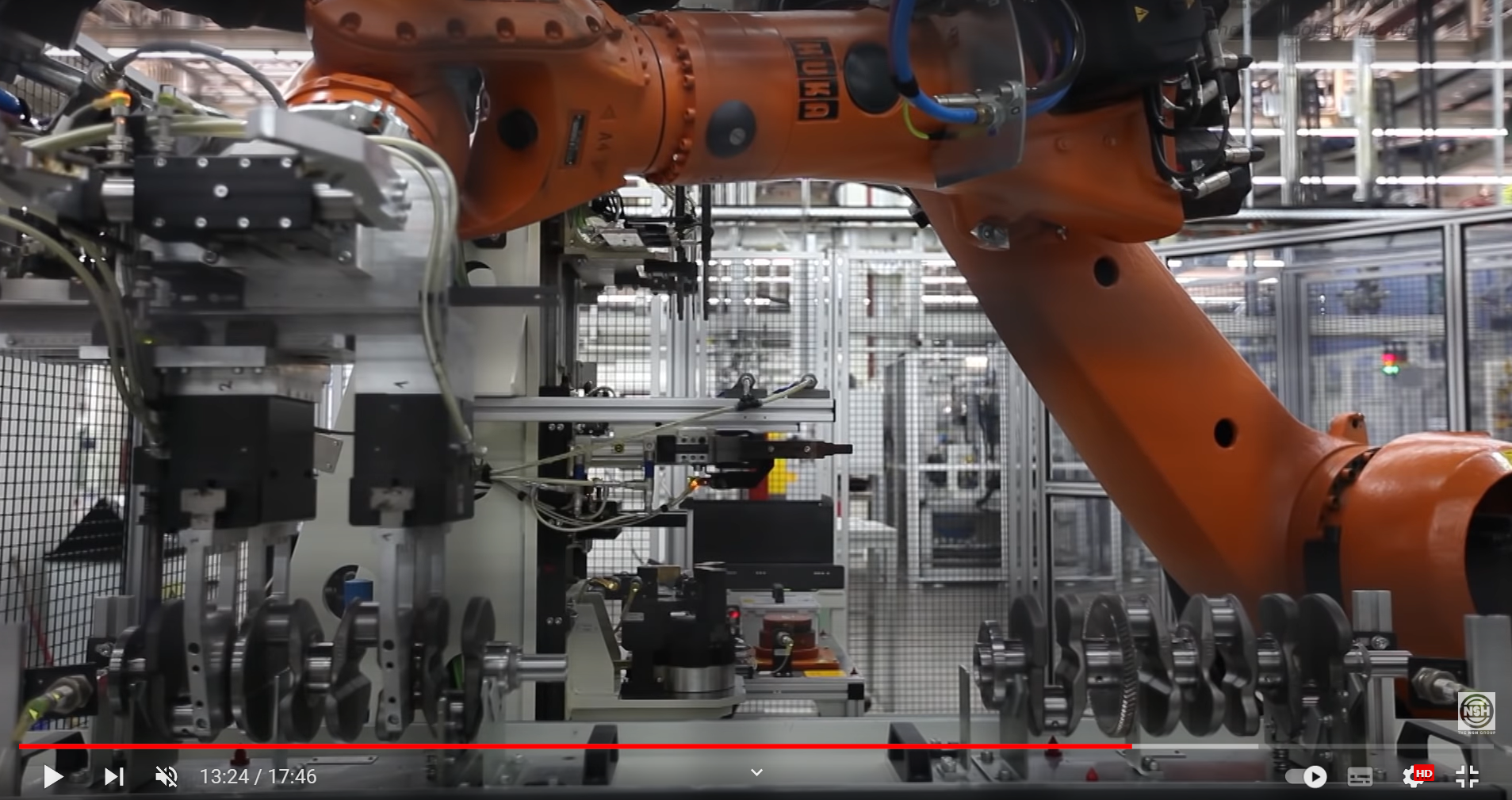

Avand in vedere specificul conceptiei celulei robotizate pentru prelucrat arbori cotiti si al efectorilor cu care se manipuleaza reperele prezentate in figurile de mai jos precizati:

a. in ce categorie se incadreaza piesele manipulate:

a1 arbori scurti

a2 arbori de lungime medie

a3 arbori lungi

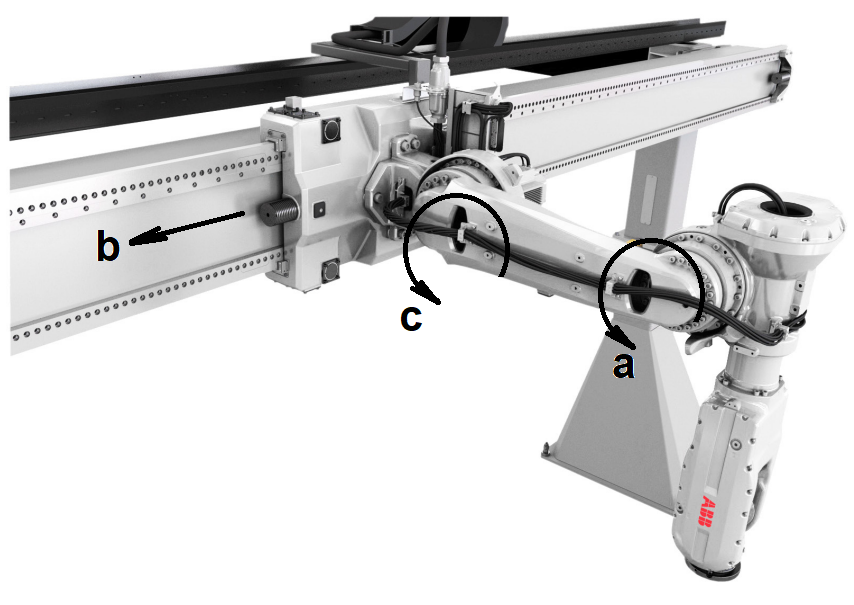

b. care este solutia de echipare tehnologica a RI utilizat pentru manipularea reperelor

b1 un RI cu o culisa echipat cu un efector dublu, cu rotire de schimbare a reperelor in spatiul de lucru al masinii

b2 un RI cu o culisa echipat cu un efector dublu, cu rotire de schimbare a reperelor in afara spatiului de lucru al masinii

b3 un RI cu doua culise, fiecare echipata cu cate un efector simplu

1

2

3

4
