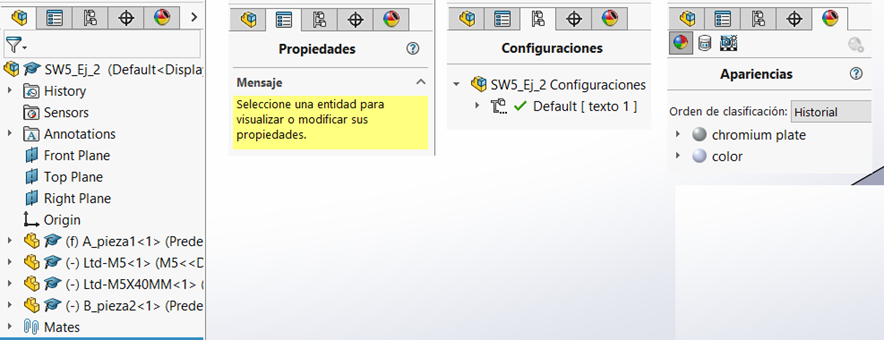

En la pestaña de Apariencias,

En el Configuration Manager, con BD

se pueden predeterminar el texto que

aparecerá en algunas columnas de la LDM

En la pestaña de las Propiedades,

En la pestaña del árbol

de construcción de la pieza, bajo de las relaciones de posición, se puede

predeterminar el texto que aparecerá en algunas columnas de la LDM

Cuando

se hace un clic sobre una arista SW abre un menú que pide escribir la dimensión

de la cota para poder crearla

Mientras

se crea se muestra un símbolo de una cota en el puntero, lo que significa que

se está en el menú de poner cotas

Es

posible acotar la distancia o ángulo entre dos entidades haciendo clic en 2

aristas que coinciden en una cara en una pieza

Al

hacer una cota SW tiene la posibilidad de abrir una ventana para mostrar la

arista de la pieza original (.SPDPRT) en la que se esta trabajando. Se acciona

con una combinación de teclas especifica

Se

pueden definir el nombre de la pieza o un texto definido por el usuario para

que aparezca como texto de la tabla del LDM

Para cambiar

el texto directamente en la tabla del LDM, con BD

Se

puede usar una descripción desde la pieza, pero debe hacer clic en la opción de

“usar en la tabla del LDM”

Para cambiar

el tamaño de la letra de la tabla del LDM, con BD sobre la casilla de la tabla

aparecen las opciones de tamaño

Para modificar

el texto de una LDM en SW se hace UN clic sobre el texto

Es

posible modificar el texto de una LDM en SW

Muestra

información de todas las piezas de la vista

Para

modificar el texto de una LDM en SW se hace DOBLE clic sobre el texto

Se debe

definir a lo largo de qué línea se debe hacer el corte para poder crear la

vista de corte

Es

posible seleccionar el corte a lo largo de la vertical

Se puede crear un corte

sin necesidad de usar una línea de referencia

Es

posible seleccionar el corte a lo largo de la horizontal

Puedo mover el corte libremente hacia arriba o abajo, e independientemente de la vista

frontal

El programa impone la escala de representración de cada vista y no se puede cambiar

Puedo cambiar la orientación de la perspectiva superior

Hay

la posibilidad de usar propiedades personalizadas para modificar el texto usado

en la tabla del LDM

Se

debe hacer UN clic en la casilla de la tabla para acceder a modificar la tabla

Se

debe hacer DOBLE clic en la casilla de la tabla para acceder a modificar la

tabla

Si en la tabla

de la LDM hay un vínculo, se tiene que aceptar romper el vínculo para modificar

el texto manualmente

Los

títulos de la tabla de la LDM (parte superior) siempre están vinculados, y obligatoriamente

se tiene que romper el vínculo para modificarlos

La

denominación de los tornillos siempre debe ser la de la normativa

Si

deseo modificar el grosor de línea de los vértices en el plano lo debo indicar

desde la pieza .SLDPRT

Si

deseo modificar el ancho de una cara en una vista en SW debo modificar la pieza

.SLDPRT primero

La

denominación de las tuercas siempre debe ser la de la normativa

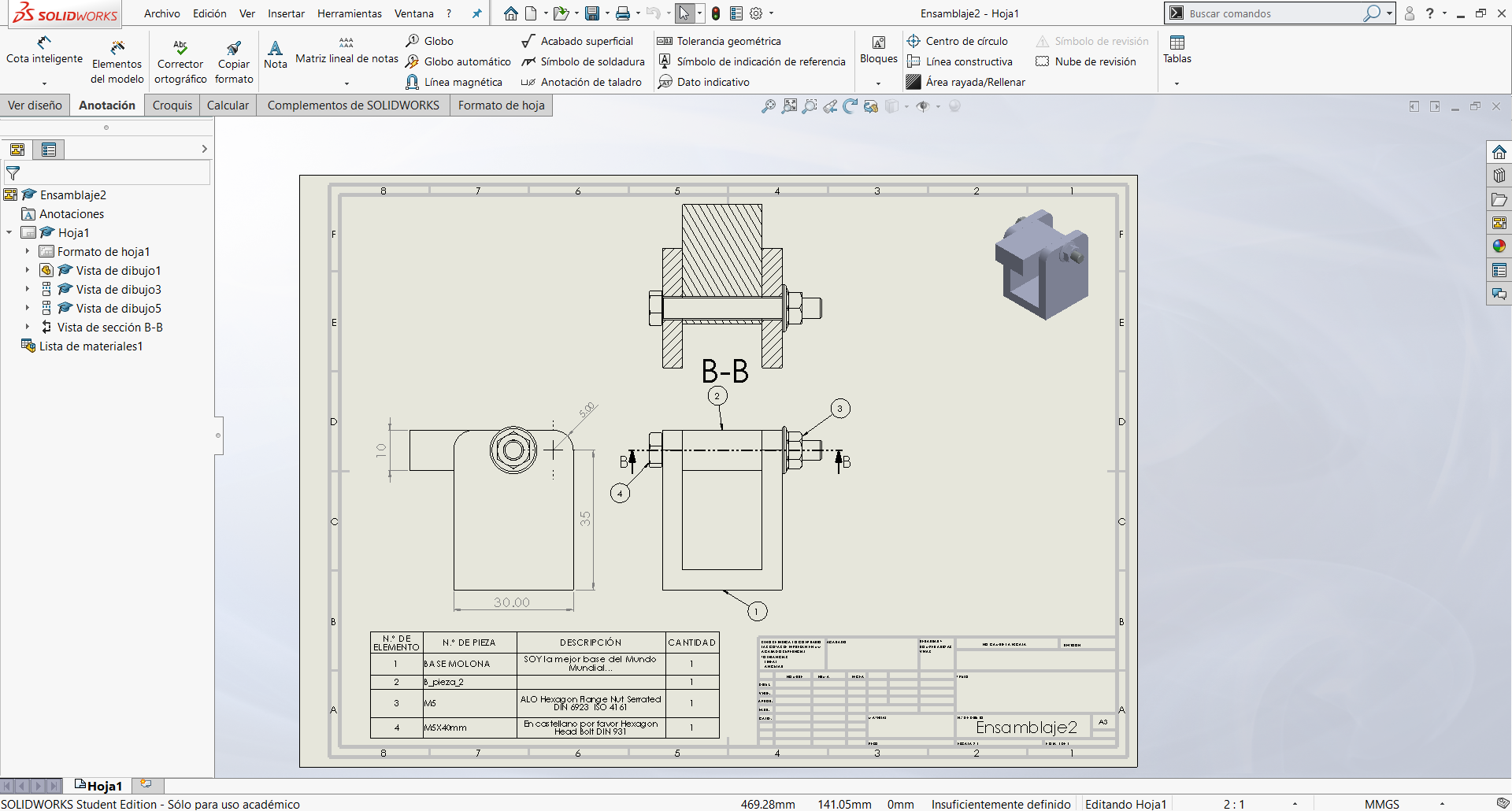

Veo que estoy a la mitad del proceso de modificar las lineas y el texto del cajetín

Sé que puedo correlacionar el texto de la lista de materiales con la pieza correspondiente para que aparezca automáticamente

La Lista de materiales está en la esquina inferior izquierda

Puedo incrementar

el diámetro del tornillo directamente

Con la rueda

de en medio del ratón se puede hacer zoom si es necesario en medio del proceso

de creación de una cota

Si en

medio del proceso se pulsa la tecla Escapar se cancela la operación de crear la

cota

Se

pueden poner tantas cotas como se deseen

Para

optimizar memoria se debe definir el número máximo de cotas y cambiarlo si se

llega a ese máximo. SW avisara cuando se llegue a ese límite
