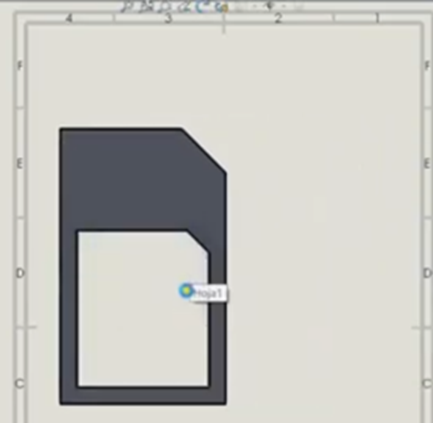

Veo que estoy a la mitad del proceso de modificar las lineas y el texto del cajetín

Sé que puedo correlacionar el texto de la lista de materiales con la pieza correspondiente para que aparezca automáticamente

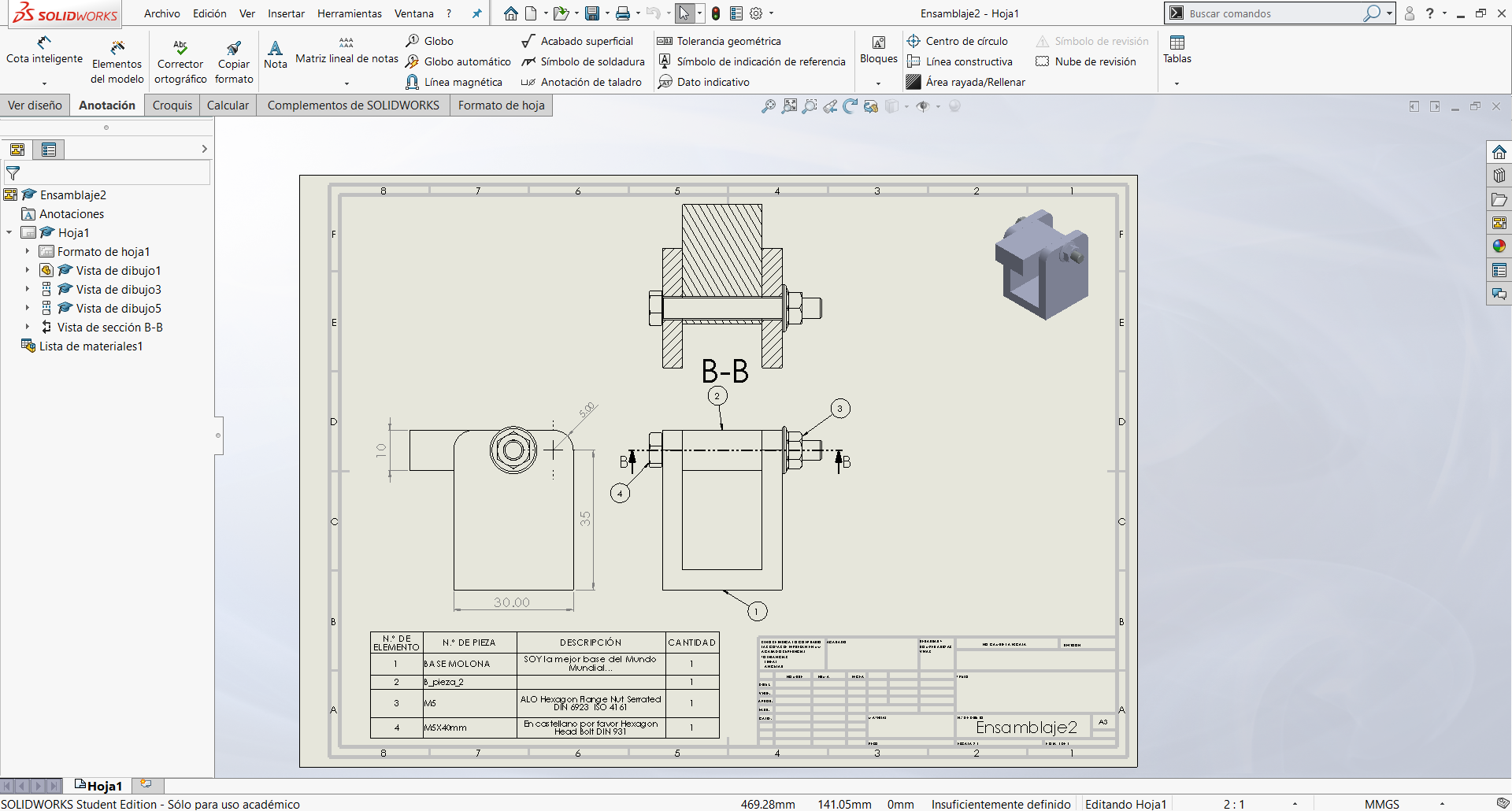

La Lista de materiales está en la esquina inferior izquierda

Puedo incrementar

el diámetro del tornillo directamente

Se pueden

usar para enumerar automáticamente todas las piezas de la vista

Los globos se generan

siempre en los extremos de la lámina y no hay manera de moverlos de allí

Se

puede mover cada globo manualmente de manera individual

No existe

la opción de globos automáticos en SW

No hay

ninguna manera de modificar el tamaño de las letras en todas las cotas. Se

deben volver a poner una por una

Mediante

las “Propiedades del documento” se puede cambiar la Fuente de línea y se

aplicar

Mediante

las “Propiedades del documento” se puede cambiar el tipo de letra y se aplicar

Mediante

Herramientas > Opciones> Propiedades del documento> Cotas > Fuente

se puede cambiar el tipo de letra y se aplicar

No

pasa nada

Aparecerá

la ventana de cotas en el lateral derecho

A

parecerá la ventana de cotas en el lateral

izquierdo

Es posible modificar el texto de dicha cota, aunque se requieren más clics para poder hacer esto

Se

puede poner vistas isométricas moviendo el mouse hacia las esquinas de esa vista

(solo en las esquinas)

La única manera de

representar vistas ortogonales alineadas en SW es insertar las vistas

laterales, superior, etc., una por una, desde la paleta de visualización. De

este modo, todas se ubicarán de manera independiente, una respecto a la otra,

con cuidado de mantener la alineación entre vértices manualmente

En el SW las vistas

isométricas son la única opción de vistas que puede moverse (trasladarse en el

espacio) individualmente sin que se altere la alineación entre vistas

ortogonales

Se

puede definir el estilo de visualización (sin líneas ocultas, sombreado, etc.)

de manera individual

Es

posible cambiar el tamaño de un plano desde el mismo plano con propiedades de

la hoja

Es

posible cambiar el tamaño de un plano desde el mismo plano haciendo BD, pero

esto es válido solo desde la vista Frontal

Es

posible añadir un centro de un arco

Es

posible añadir un eje de revolución mediante herramientas de croquizado

Cuando un

corte afecta longitudinalmente a un nervio SW lo detecta automáticamente y no

lo corta

Los elementos

indicados por la opción Alcance de sección se verán dibujados sin cortar

Cuando un corte

afecta longitudinalmente a un elemento de fijación SW lo detecta

automáticamente y no lo corta

A través de la

opción Alcance de sección se puede indicar qué elementos debe ignorar la

operación de corte

Se

puede modificar el grosor de línea de los vértices con la configuración del

plano

Si

deseo obtener la denominación y el nombre comercial de un tornillo allen automáticamente,

voy a las bases de datos de SW que tienen expresamente para eso

Para

cambiar el tamaño de un plano se debe iniciar un plano nuevamente con el tamaño

deseado y copiar y pegar lo hecho en el plano previamente

SW

puede reconocer automáticamente cuando en un ensamblaje o pieza hay nervios o

tornillería para ajustar el corte de acuerdo a la normativa

Después de

haberla insertado según el sistema americano se puede arrastrar manualmente

para reubicarlo según el sistema europeo

No es

posible desplegar vistas a la derecha en SW

Es

posible hacer que se inserte automáticamente siguiendo el tipo europeo

Por defecto

(después de instalar SW), se despliegan las vistas ortogonales según el sistema

americano

Es

posible hacer un video de un explosionado de un ensamblaje

La vista trimétrica es la

única vista que se

Es

posible hacer un explosionado de un ensamblaje

La

vista isom
