Systèmes élec. & informatiques (MESISI120424)
Looking for Systèmes élec. & informatiques (MESISI120424) test answers and solutions? Browse our comprehensive collection of verified answers for Systèmes élec. & informatiques (MESISI120424) at learning.devinci.fr.
Get instant access to accurate answers and detailed explanations for your course questions. Our community-driven platform helps students succeed!
The 74HC74 is dual positive edge triggered D-type flip-flop. They have individual data (nD), clock (nCP), set (nSD) and reset (nRD) inputs, and complementary nQ and nQ outputs. Data at the nD-input, that meets the set-up and hold time requirements on the LOW-to-HIGH clock transition, is stored in the flip-flop and appears at the nQ output.
Quelle affirmation est fausse?
Quelle (es) affirmation (s) est (sont) vraie (s)?

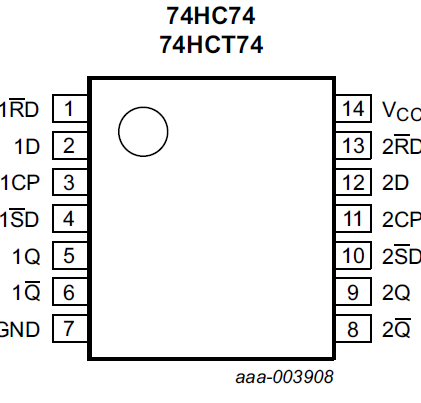

74HC74, quelle est l'affirmation fausse ?
- H = High-level = « 1 » logique
- L = Low-level = « 0 » logique
- I = Input
- O = Output
- Une tension en entrée > VIH est un H logique,
- Une tension en entrée < VIL est un L logique,
- Le comportement du composant n’est pas défini pour une tension intermédiaire (entre VIL et VIH) !
La tension moyenne d'un signal PWM ayant un rapport cyclique de 20% et une amplitude Vcc=10V est:

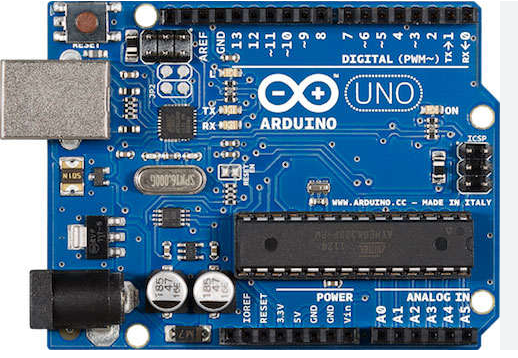

on peut générer un signal PWM sur la broche:
Quelle (es) affirmation (s) est (sont) vraie (s)?

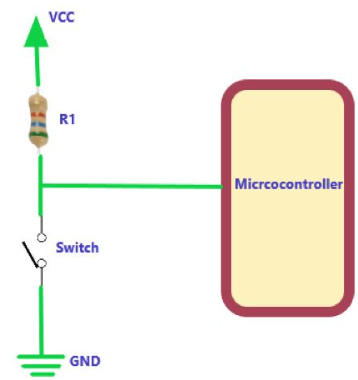

Soit le circuit suivant:

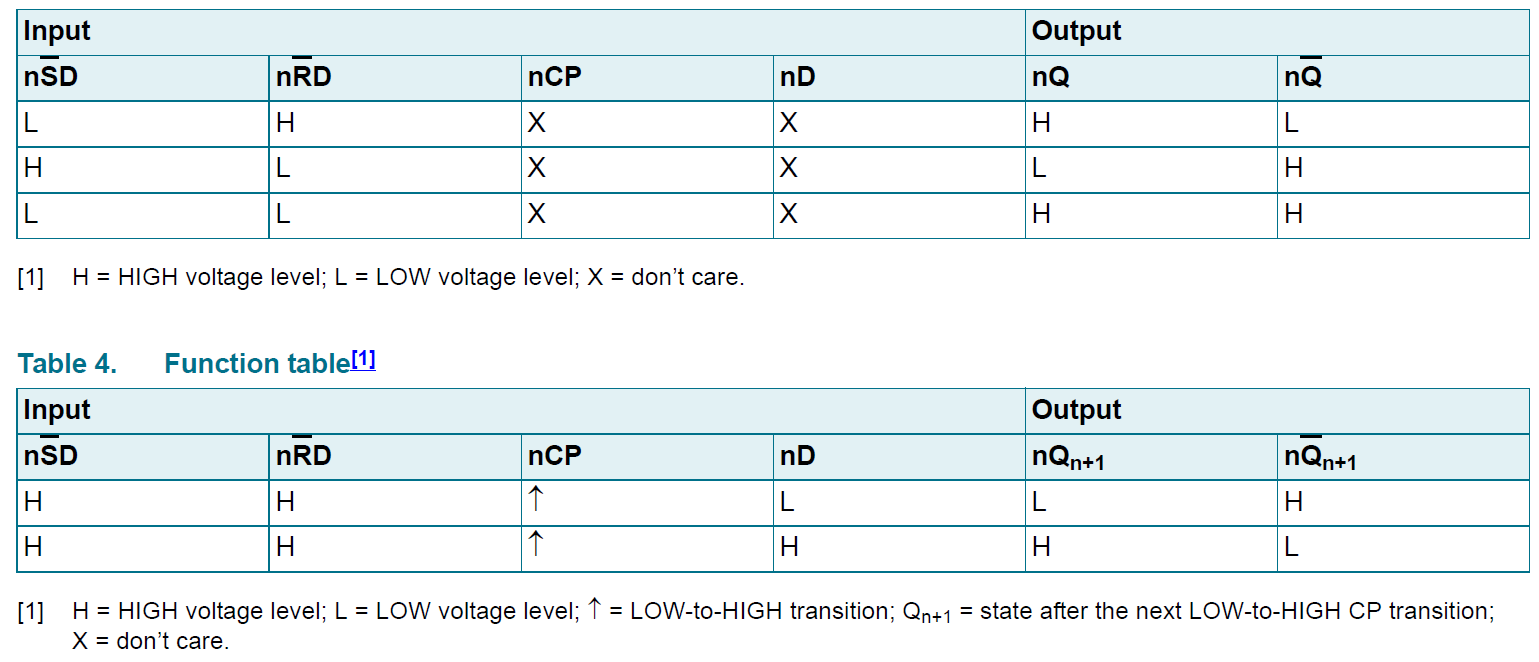

74HC74, quelle est l'affirmation fausse ?
int outPin = 9 ;
void setup() {
pinMode(outPin, OUTPUT);
} void loop() {
digitalWrite(outPin, HIGH);
delay(50);
digitalWrite(outPin, LOW);
delay(200);
}

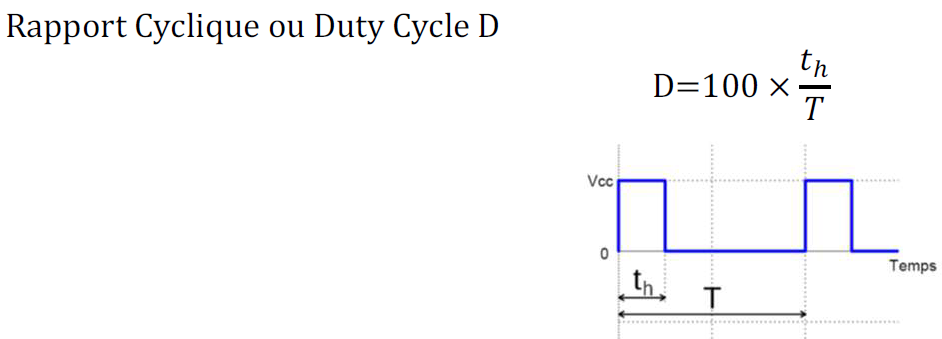

Le rapport cyclique en %:

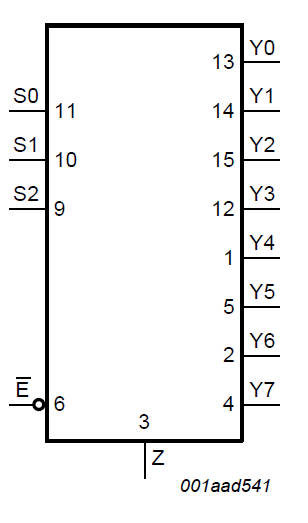

Le circuit intégrés 74 HC4051:
choisir le ou les affirmations correctes:
