Systèmes élec. & informatiques (MESISI120424)
Looking for Systèmes élec. & informatiques (MESISI120424) test answers and solutions? Browse our comprehensive collection of verified answers for Systèmes élec. & informatiques (MESISI120424) at learning.devinci.fr.
Get instant access to accurate answers and detailed explanations for your course questions. Our community-driven platform helps students succeed!

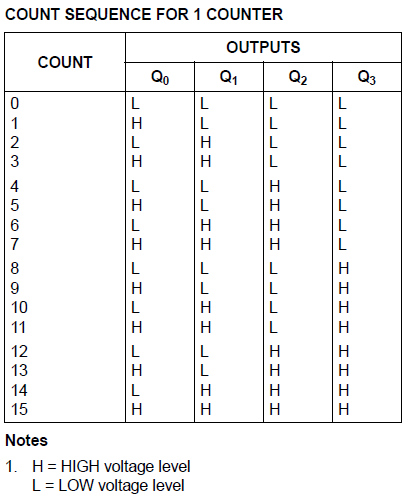

74HC393, quelle (es) affirmation (s) est fausse (s) ?

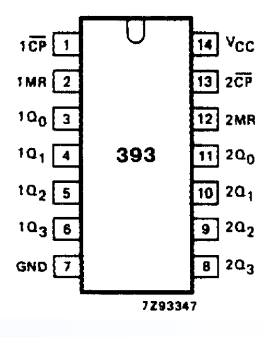

The 74HC/HCT393 are 4-bit binary ripple counters with separate clocks (1CP and 2 CP) and master reset (1MR and 2MR) inputs to each counter. The operation of each half of the "393" is the same as the "93" except no externalclock connections are required.The counters are triggered by a HIGH-to-LOW transition of the clock inputs. The counter outputs are internally connected to provide clock inputs to succeeding stages.

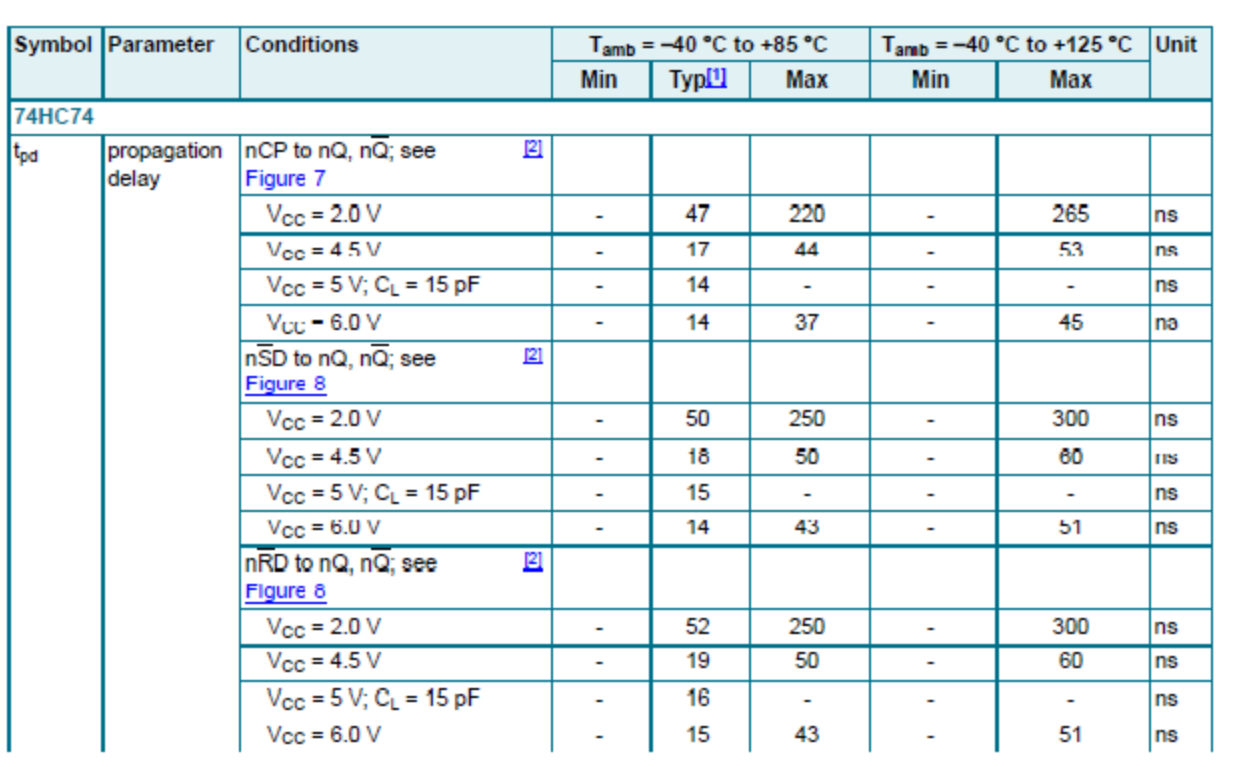

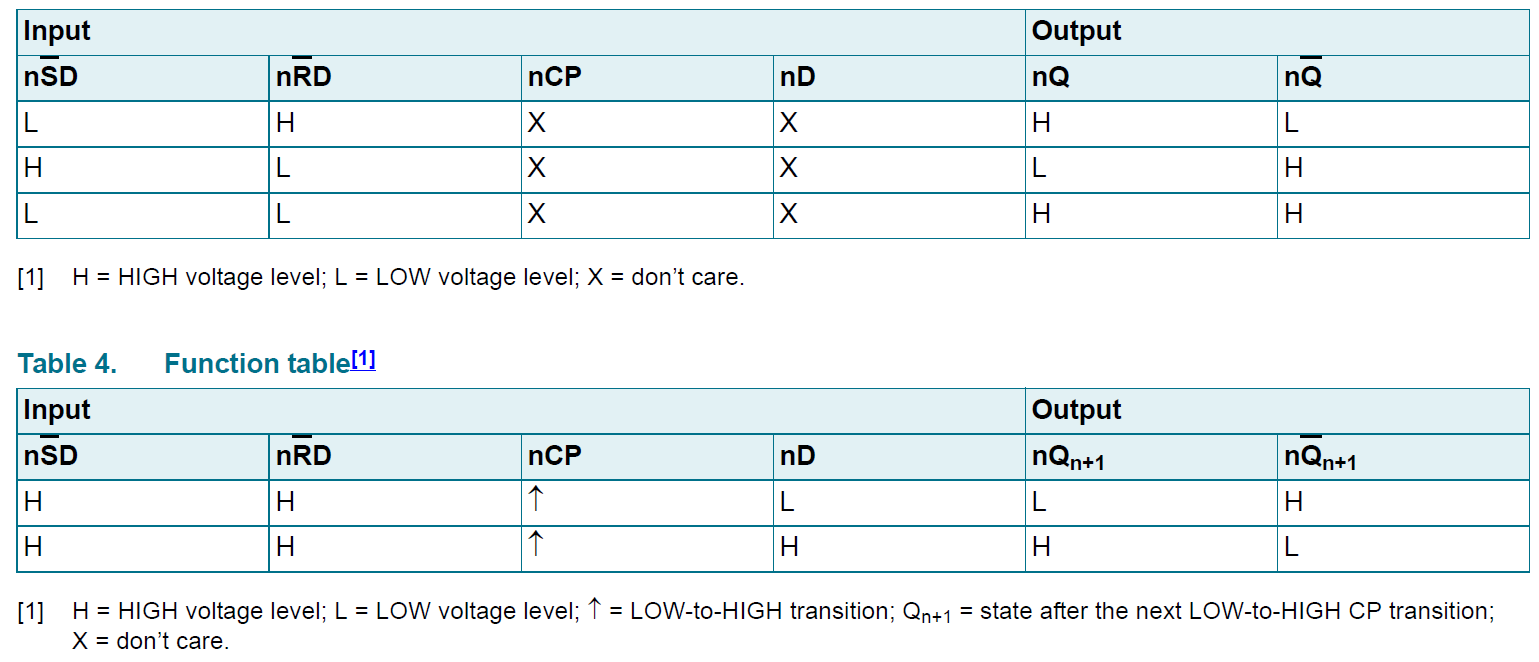

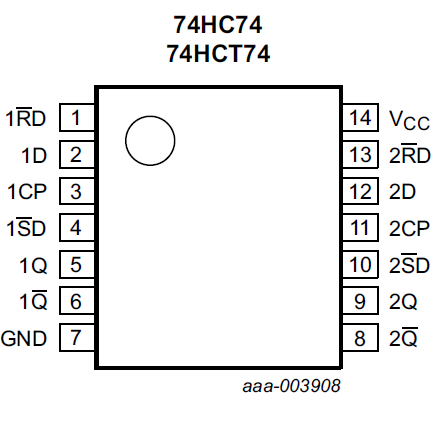

74HC74, quelle est l'affirmation fausse ?
- H = High-level = « 1 » logique
- L = Low-level = « 0 » logique
- I = Input
- O = Output

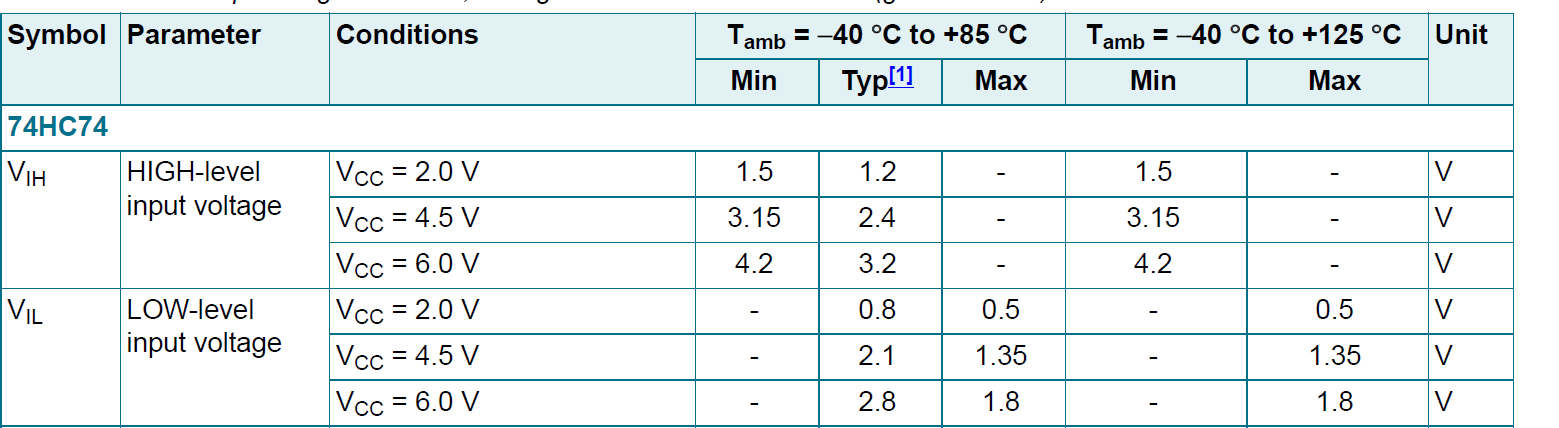

- Une tension en entrée > VIH est un H logique,
- Une tension en entrée < VIL est un L logique,
- Le comportement du composant n’est pas défini pour une tension intermédiaire (entre VIL et VIH) !
Le circuit ci-dessous est alimenté avec un signal PWM (e(t) est un signal PWM) on peut récupérer la tension moyenne du signal :

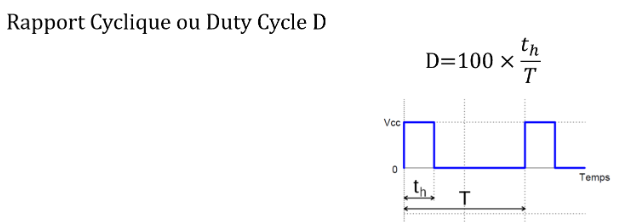

La tension moyenne d'un signal PWM ayant un rapport cyclique de 20% et une amplitude Vcc=10V est:
74HC74, quelle affirmation est fausse ?
Quelle (es) affirmation (s) est (sont) vraie (s)?

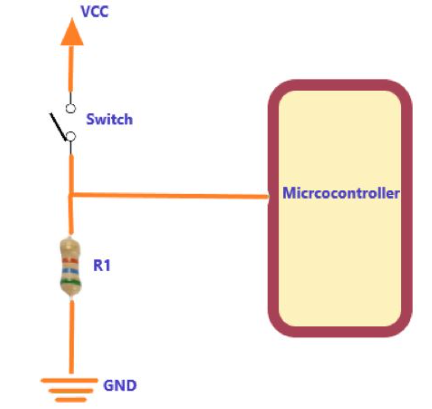

Soit le circuit suivant:
74HC74, quelle est l'affirmation fausse ?
- H = High-level = « 1 » logique
- L = Low-level = « 0 » logique
- I = Input
- O = Output
Une
tension en entrée > VIH est un H logique,
Une
tension en entrée < VIL est un L logique,
Le
comportement du composant n’est pas défini pour une tension intermédiaire
(entre VIL et VIH) !
74HC74, quelle est l'affirmation fausse ?
Soit le circuit suivant:
