За допомогою StarUML  зобразіть на діаграмі послідовності наступну ситуацію:

Об'єкт_1, який належить до Класу_А  надсилає Об'єкт_2, який належить до Класу_B

 повідомлення

наступного змісту:

 Об'єкт_1 очікує відповідь і її отримує.

Збережіть діаграму у форматі .jpg  за допомогою команди File-Export diagram і завантажте на Moodle.

Суцільна лінія із звичайним наконечником у нотації UML зображає тип передачі повідомлень:

За допомогою StarUML зобразіть

автомат, який реалізує логіку АБО  при переходах із стану А (діяльність в стані - аналіз гардеробу, вихідна дія

стану - вибір альтернатив) у стани В, С, D, які контролюються умовами Весна, Літо, Осінь.

У меню File виберіть Export diagram, збережіть її у форматі .jpg  і завантажте на Moodle.

Чи можна на діаграмі станів зобразити переходи, які з"єднують зовнішні стани з деяким підстаном композитного стану ?

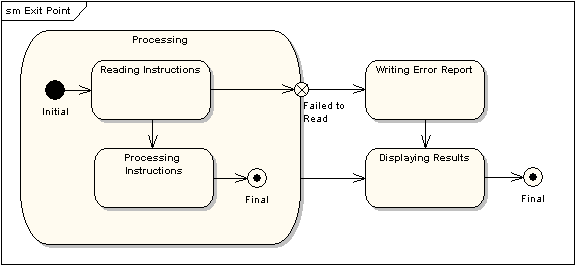

Розрахуйте мінімальну і максимальну тривалості виконання фрагменту системи, якщо він  представлений за допомогою діаграми станів як на рисунку, причому стани виконують діяльність тривалістю: Reading Instructions - 1 ms, Processing Instructions - 5 ms, Writing Error Report - 1ms, Displaying Results -1 ms , решту параметрів за замовчуванням.

За допомогою StarUML зобразіть автомат, який реалізує логіку АБО  при переході із стану Режим очікування (внутрішня діяльність - аналіз освітлення, вихідна дія стану: "вибір альтернатив") у стани В, С, D, яка контролюється умовами Ніч, Фото, Відео.

У меню File виберіть Export diagram, збережіть її у форматі .jpg  і завантажте на Moodle.
