Ajuste a velocidade de varrimento para 1 ms/DIV.

Resposta as seguintes questões.

Indique o nº da bancada em que fez o trabalho.

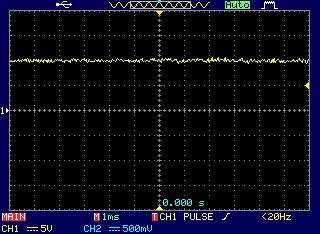

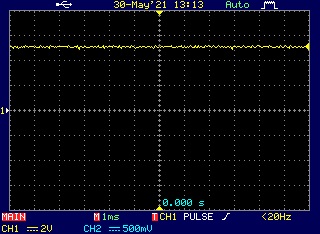

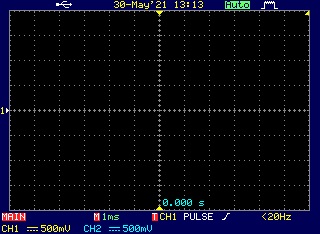

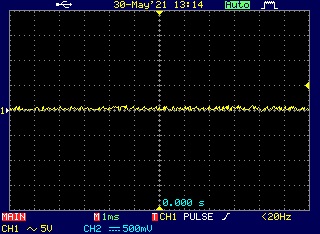

Quais das formas de onda a seguir representadas estão de acordo com as obtidas após a execução da sequência anterior.

Selecione todas as respostas corretas.

A

mudança de acoplamento de entrada de DC para AC só tem influência num sinal com

uma componente contínua.

Com o multímetro de bancada a funcionar como voltímetro em modo AC, meça o valor eficaz do sinal visualizado.

Esta vale em V:

Quando

ajustamos a amplificação vertical para 2 V/Div o sinal de entrada de 5 V vai

“ocupar” 2,5 divisões.

Verifica-se que a relação entre o valor eficaz das tensões simples (U_1N, U_2N, U_3N) e das tensões compostas (U₁₂, U₃₁, U₂₃) medidas obedece à relação teórica

Parte 3: Teste de um relé/disjuntor diferencial

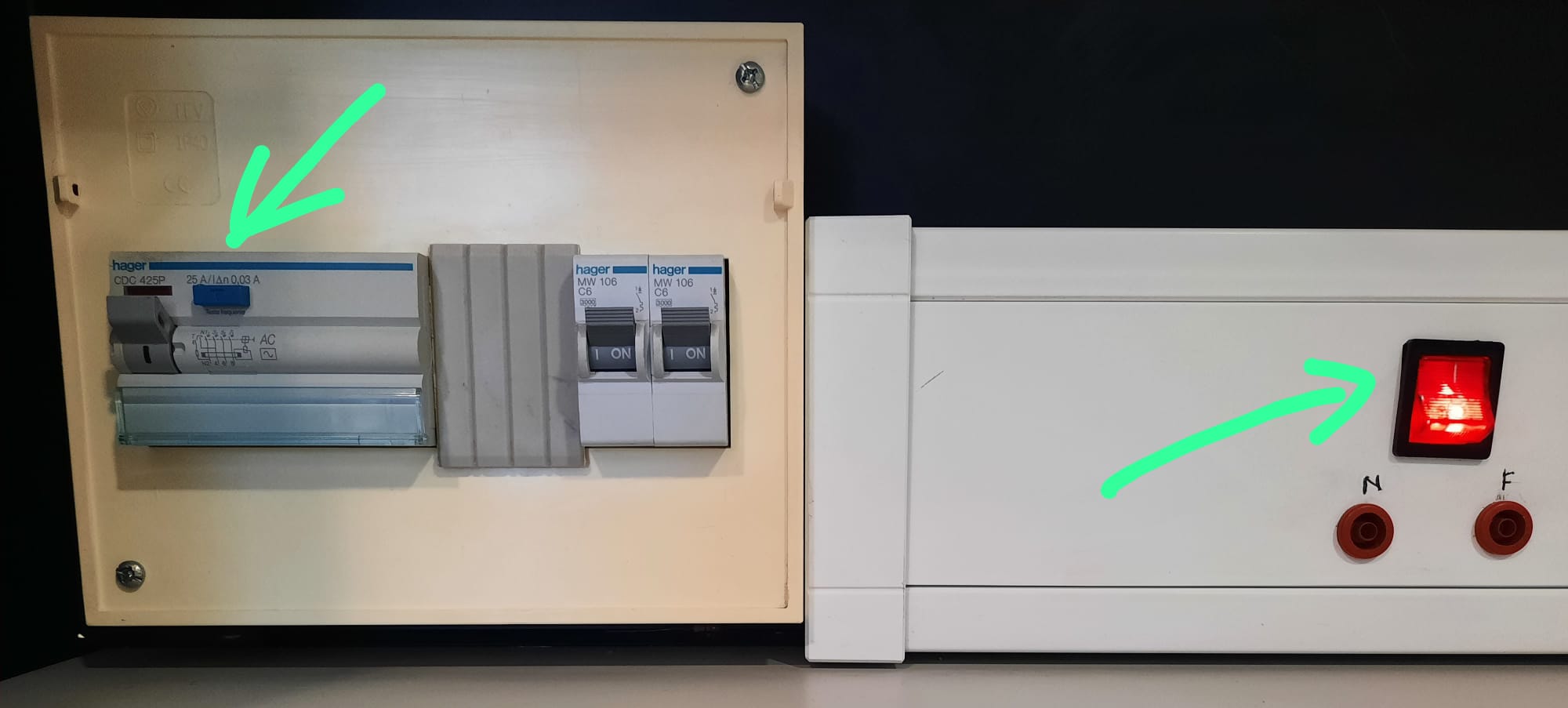

Considere o quadro elétrico localizado no painel frontal da sua bancada (Figura 4):

Figura 4: Quadro elétrico e interruptor com luz piloto da calha técnica existente na bancada (Bancada 3, neste caso)

Garanta que os 3 disjuntores (do quadro elétrico da bancada) estão todos ligados (posição para cima).

Ligue o interruptor com luz piloto (indicado pela seta do lado direito, na Figura 4). A sua luz piloto (vermelha) deverá acender. Caso isso não aconteça, chame o/a professor(a).

ATENÇÃO: ao executar a ação seguinte, todos os equipamentos da bancada se irão desligar. Em princípio o PC da bancada tem um alimentação independente, mas se porventura o PC se desligar, deverá reiniciar o PC, voltar a entrar no Moodle e continuar a tentativa/teste para responder à última questão.

Pressione o botão de teste 'T' do relé/disjuntor diferencial (indicado pela seta do lado esquerdo, na Figura 4).

Ao pressionar o botão de teste, o disjuntor diferencial deverá "disparar" (automaticamente), pois o relé diferencial deteta uma corrente de fugas "induzida" (pela ação do botão de teste). Depois de verificar este comportamento, ligue novamente o disjuntor de alimentação da bancada.

Responda se a seguinte afirmação é verdadeira ou falsa:

"A  alimentação da bancada é interrompida, desligando a luz piloto do interruptor."
