Встановити відповідність
№ | Вид вигляду | Позначення (Правильна відповідь) |
1 | Основний вигляд | A. Не потребує додаткових позначень |
2 | Додатковий вигляд | B. Позначається стрілкою з літерою |
3 | Виносний вигляд | C. Обводиться тонкою суцільною лінією |
4 | Місцевий вигляд | D. Позначається хвилястою лінією відсічення |
До складних розрізів відносяться:
Приймаючи вигляд за стрілкою А за головний, вигляду зліва буде відповідати зображення:

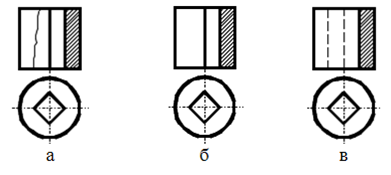

Який розріз відповідає даному зображенню?
а б
в г
Розріз – це зображення, на якому:
Визначити, на якому кресленні виконаний ламаний розріз:
а б
Фігура перерізу, яка входить до розрізу, штрихується:

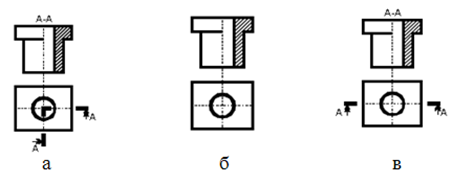

Вкажіть розріз, який виконаний на кресленні:
Зображення окремого, обмеженого місця поверхні предмету, називається:
Вигляд поєднують з розрізом на одному зображенні:
