Скільки основних виглядів виконано на рисунку?

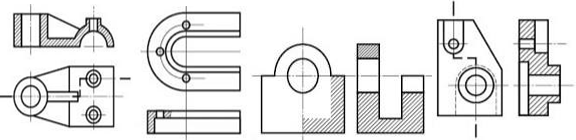

На якому рисунку зображено поєднання половини вигляду з половиною розрізу
Для зображення лінії перерізу використовують:
Яким номером позначено пунктирну лінію?
За описуванням форми деталі знайдіть її креслення:
Деталь складається з двох циліндрів, які мають спільну вісь. Малий верхній циліндр ззовні має два плоских симетричних зрізи. За віссю деталі просвердлений наскрізний вертикальний отвір.
а б в
Встановити відповідність
№ | Тип вигляду | Відповідність |
1 | Фронтальний вигляд | A. Вигляд, отриманий на бічній площині |
2 | Профільний вигляд | B. Вигляд, отриманий згори |
3 | Горизонтальний вигляд | C. Отримують при проекціюванні на вертикальну площину |
4 | Перспективний вигляд | D. Вигляд з ефектом глибини |
Яке зображення відповідає перерізу зображеної деталі?
На якому кресленні зображено контур деталі, що поєднує прямокутну та циліндричну форми?
У залежності від числа січних площин розрізи поділяють, на:

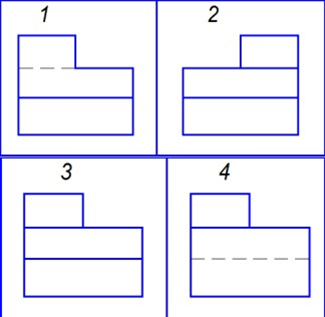

Які проекції відповідають даному зображенню?
