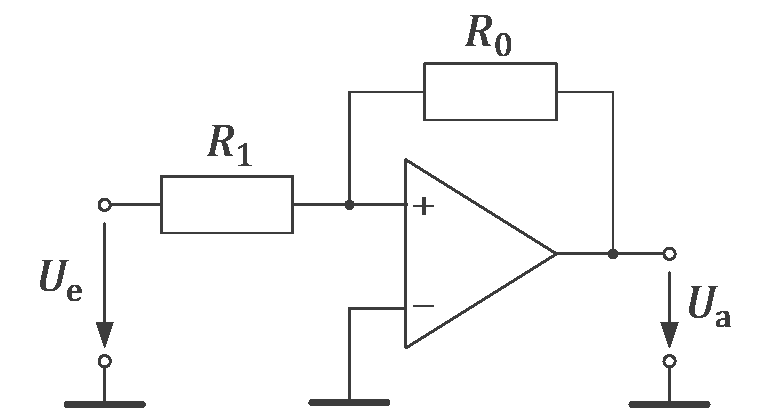

Die folgende Schaltung wird mit einem idealen Operationsverstärker aufgebaut.

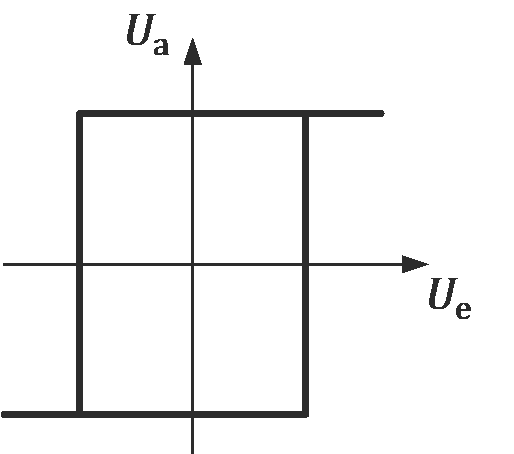

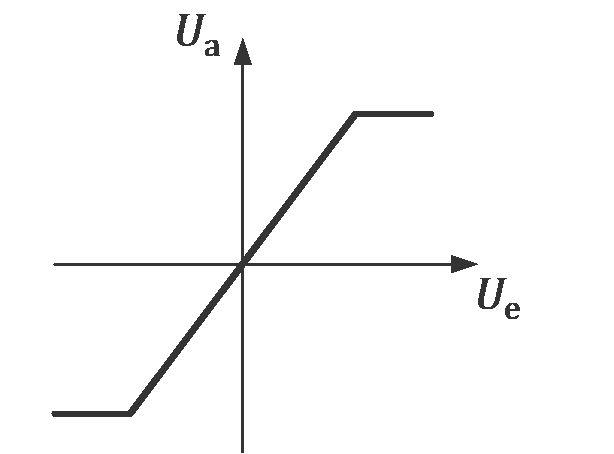

Welches der folgenden Diagramme beschreibt das Verhalten dieser Schaltung qualitativ richtig?

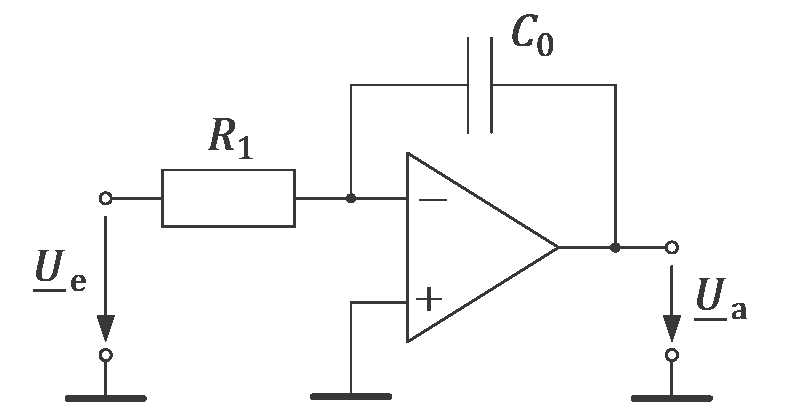

Die folgende Schaltung wird mit einem idealen Operationsverstärker aufgebaut.

Welche Funktion wird mit dieser Schaltung realisiert?

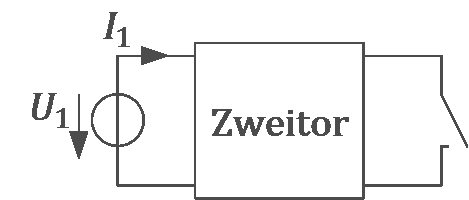

Ein Zweitor wird ausschließlich mit idealen Leitungen und ohmschen Widerständen aufgebaut. An das Primärtor wird die Gleichspannung  angelegt. Mit einem Schalter kann auf der Sekundärseite wahlweise ein idealer Leerlauf oder ein idealer Kurzschluss eingestellt werden.

Welche Aussage trifft zu?

Ein Zweitor wird primärseitig mit einer Spannungsquelle  und sekundärseitig mit einem Amperemeter zur Messung von beschaltet (vgl. Abbildung). Das Zweitor wird durch eine Admittanzmatrix mit den Koeffizienten , , und beschrieben.

Welcher der Matrixkoeffizienten lässt sich anhand der dargestellten Messschaltung direkt berechnen?

Für die Determinante  eines in der Kettenform beschriebenen Zweitors gilt: . Welche Schlussfolgerung lässt sich daraus ziehen?

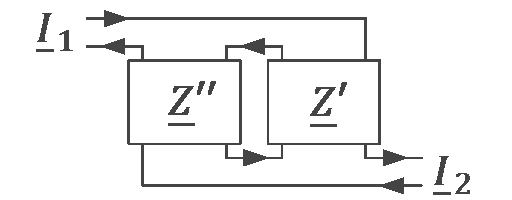

Zwei Zweitore mit den Impedanzmatrizen  und werden entsprechend folgender Abbildung verschaltet.

Um welche Art der Verknüpfung von Zweitoren handelt es sich?

Welche Bedingung gilt für die Koeffizienten der Admittanzmatrix eines reziproken Netzwerks?

Welches (ideale) Bauelement darf beim Aufbau eines linearen, passiven Zweitors verwendet werden?

Welche Beschreibungsform für Zweitore eignet sich am besten für die Bestimmung der Gesamtmatrix einer Parallelschaltung von Zweitoren?

Welche Einheit(en) haben die Koeffizienten der Kettenmatrix  eines Zweitors?
