Mis on  Gray kood / koodijada ?

Multipleksoril  on  juhtsisendid  ja  andmesisendid.

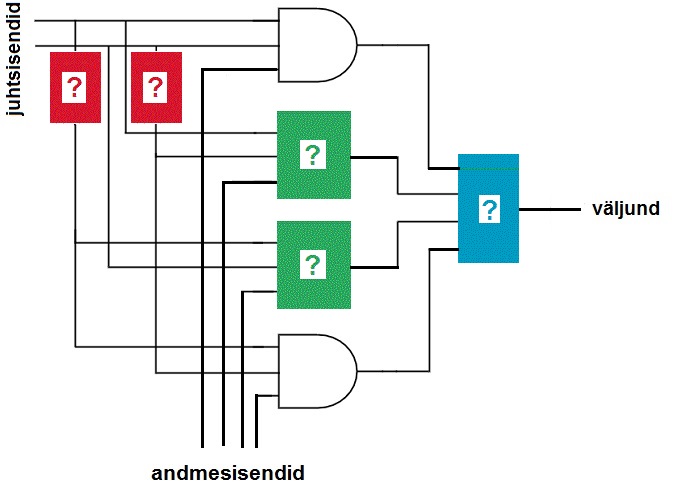

Järgnev loogikaskeem  realiseerib  multipleksorit :

Et selline skeem töötaks multipleksorina, peavad puuduvate loogikaelementide kohtadel olema sellised loogikaelemendid :

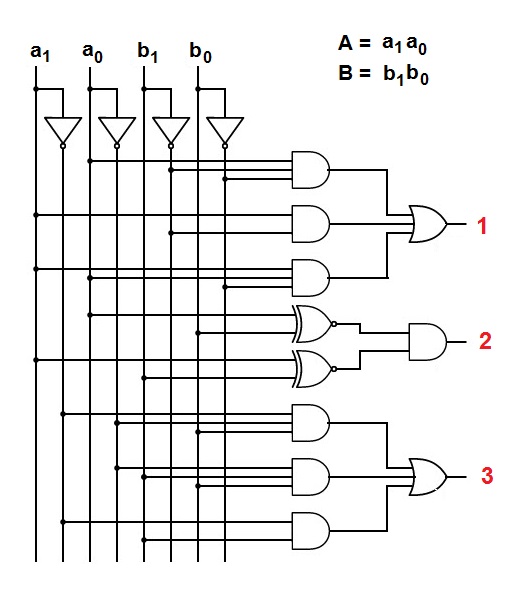

Järgnev skeem realiseerib  2-järguliste 2ndarvude  võrdlejat   (ehk komparaatorit) :

Mida näitavad komparaatori väljundid   1    2    3     ?

Kas  dekooderil  on  sisendeid  rohkem kui  väljundeid

või

väljundeid  on rohkem kui  sisendeid ?

Millised  dekooderid nendest kolmest  näitavad dekooderi  võimalikke väljundsignaale ?

Kui  dekooderil  on  3 sisendit, siis tal on . . . .

Kolmest järgnevast dekooderist   kaks näitavad õiget sisend-väljundsignaalide kombinatsiooni

ja

ühe  dekooderi  väljundsignaalid ei vasta sisendsignaalidele.

Millised kaks  dekooderit  (nendest kolmest)  töötavad õigesti ?

Kolmest järgnevast dekooderist   kaks näitavad ebaõiget sisend-väljundsignaalide kombinatsiooni

ja

üks  dekooder on õigete signaalidega.

Milline kolmest  dekooderist  töötab õigesti ?

Kui  dekooderil  on  2 sisendit, siis tal on . . . .
