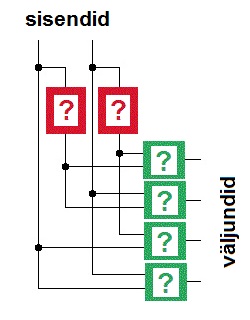

See loogikaskeem realiseerib  dekooderit :

Siin skeemis sisaldub  kahte tüüpi loogikaelemente :

Mitu  väljundit  ( 0 / 1 ) on  täissummaatoril   ( full adder )  ?

Mitu  tk.  2ndväärtusi  ( liidetavaid  0 / 1 )  liidab kokku  täissummaator   ( full adder )  ?

Kui  liidetakse  "käsitsi paberil"  kokku  kolm  tk. üksikuid  2ndjärke :

0+0+0   või   0+0+1   või   0+1+0   või   0+1+1  . . . . . . .   1+1+0   või   1+1+1

. . . . siis  millistel näitejoonistel on  tekkiv   summa  ja  ülekanne  näidatud  õigesti ?

 vali kõik õiged :

summaatorile  saabuvad  3 erinevat kombinatsiooni  liidetavaid sisendsignaale :

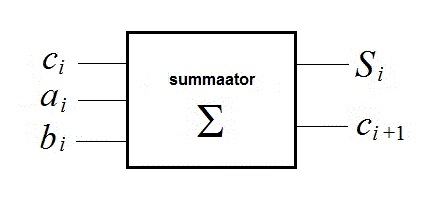

See on  täissummaator    ( full adder ) :

Mida tähendavad tema  sisendid  ja  väljundid ?

( vali igale reale  õige vastus )

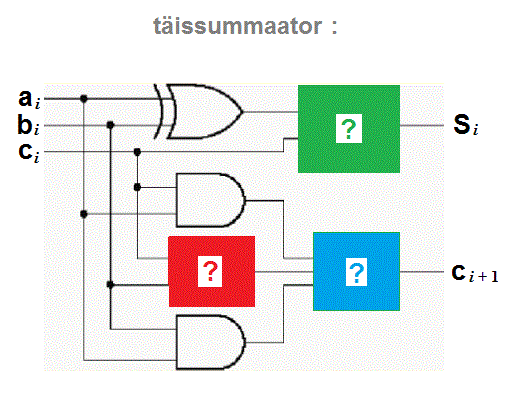

täissummaator :

sellise  summaatori  saab  koostada  loogikaskeemina  loogikaelementidest :

millised  peavad olema  summaatori sellises skeemis  need  3  loogikaelementi, mis asuvad värvidega tähistatud kohtades  ?

täissummaator :

sellise  summaatori  saab  koostada  loogikaskeemina  loogikaelementidest :

millised  peavad olema  summaatori sellises skeemis  need  3  loogikaelementi, mis asuvad värvidega tähistatud kohtades  ?

Mitu  tk.  2ndväärtusi  ( liidetavaid  0 / 1 )  liidab kokku  poolsummaator   ( half-adder )  ?

Mitu  väljundit  ( 0 / 1 ) on  poolsummaatoril   ( half adder )  ?
