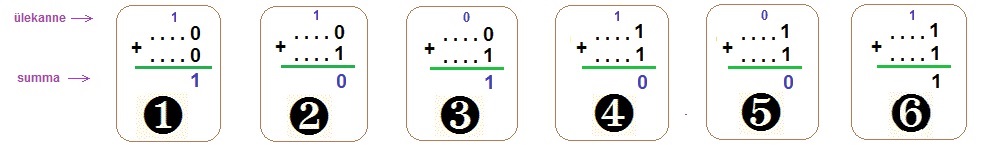

Kui  liidetakse  "käsitsi paberil"  kaks tk. üksikuid  2ndjärke :    0+0   või   0+1   või   1+0   või   1+1

siis  millistel näitejoonistel on  tekkiv   summa  ja  ülekanne  näidatud  õigesti ?

 vali kõik õiged :

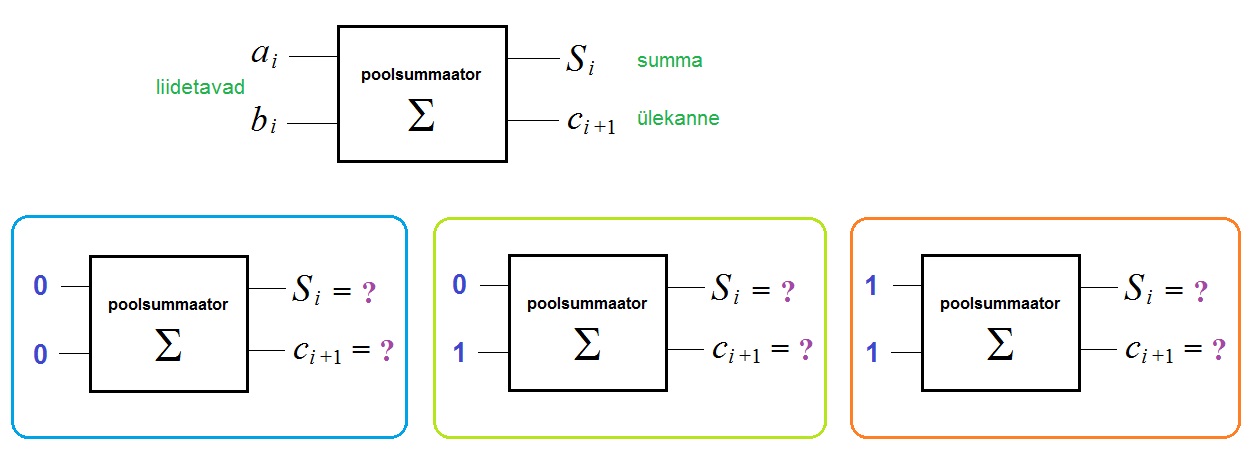

poolsummaatorile  saabuvad  3 erinevat kombinatsiooni  liidetavaid sisendsignaale :

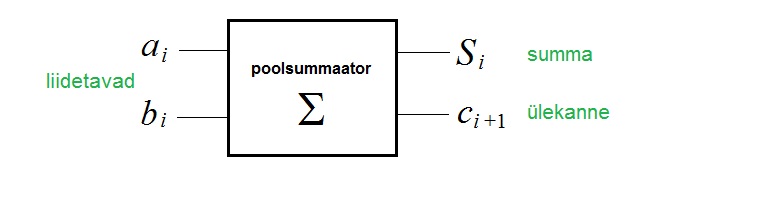

See on  poolsummaator :

Mida tähendavad tema  sisendid  ja  väljundid ?

( vali igale reale  õige vastus )

poolsummaator :

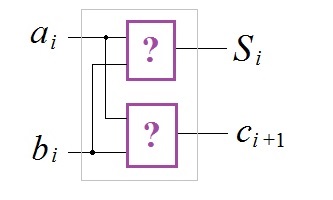

sellise  poolsummaatori  saab  koostada  kahe  loogikaelemendi abil, sellise  skeemina :

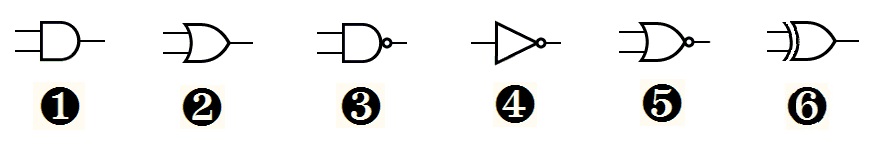

millised  on  need  2  loogikaelementi, millega saab moodustada  poolsummaatori  ?

sellise  poolsummaatori  saab  koostada  kahe  loogikaelemendi abil, sellise  skeemina :

millised  on  siin skeemil  need  2  loogikaelementi  (ülemine  ja  alumine ), mille abil saab  (selliselt ühendades)  realiseerida  poolsummaatori  ?

sellise  poolsummaatori  saab  koostada  kahe  loogikaelemendi abil, sellise  skeemina :

millised  on  siin skeemil  need  2  loogikaelementi  (ülemine  ja  alumine ), mille abil saab  (selliselt ühendades)  realiseerida  poolsummaatori  ?

Karnaugh'  kaardil  kõrvutiasetsevates ruutudes  (ehk naaberruutudes)  on  kahendkoodid, mis erinevad teineteisest  . . . .

Karnaugh' kaardil  võib valida  ruutude gruppe  ehk  kontuure, mille  suurus on . . . .

Millisest normaalkujulisest loogikaavaldisest saadakse   NAND elementidel  või  NOR elementidel  loogikaskeem ?

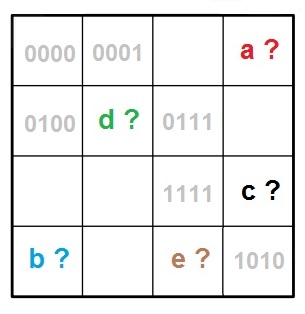

Millised   kahendkoodid  kuuluvad Karnaugh' kaardi  nendesse ruutudesse :
