Märkida ära, millised joonisel toodud toereaktsioonid võivad sellel talal tekkida.

Ühtegi koormust sellel skeemil pole toodud kuid arvestada, et vastus peab kehtima ükskõik millise koormuse tüübi ja asetuse puhul.

Katuse kalle horisontaaltelje suhtes on 54°. Sarikale mõjub vertikaalselt punktkoormus 3 kN. Leida selle koormuse komponent risti sarikaga. Vastus anda kahe komakohaga (koma asemel kasutada punkti) ning juurde lisada ka ühik.

Koonduva tasapinnalise jõusüsteemi analüütiline lahendamine tähendab projektsioonivõrrandite koostamist ja lahendamist.

Leida tala horisontaalne toereaktsioon kui L = 19.7 m, l = 7.6 m, koormus P = 5 kN ja α = 33°. Vastus anda kahe komakohaga (koma asemel kasutada punkti) ning juurde lisada ka ühik. Arvestada, et see toereaktsioon on positiivne, kui noole suund on paremale.

Joonisel on toodud lihtsustatud katusekonstruktsioon, mille ülemises sõlmes ripub raskus. Mis juhtub toel kui katuse kaldenurk oleks veel väiksem?

Katuse kalle horisontaaltelje suhtes on 70°. Sarikale mõjub vertikaalselt punktkoormus 9.4 kN. Leida selle koormuse komponent risti sarikaga. Vastus anda kahe komakohaga (koma asemel kasutada punkti) ning juurde lisada ka ühik.

Märkida ära, millised joonisel toodud toereaktsioonid võivad sellel talal tekkida.

Ühtegi koormust sellel skeemil pole toodud kuid arvestada, et vastus peab kehtima ükskõik millise koormuse tüübi ja asetuse puhul.

Joonisel on toodud seina külge kinnitatud kronstein, mille abil saab raskus rippuda seinast eemal. Mis juhtub tugedel kui tugedevaheline kaugus (punktide A ja B vaheline kaugus) oleks suurem?

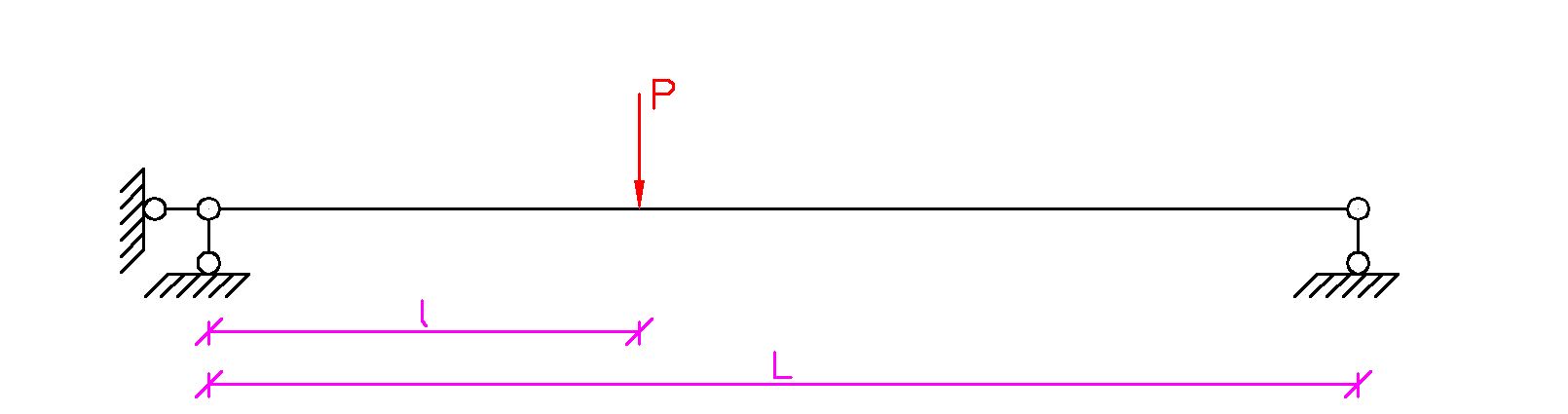

Leida vasakpoolse toe vertikaalne reaktsioon kui L = 19.4 m, l = 1.1 m ja koormus P = 47 kN. Vastus anda kahe komakohaga (koma asemel kasutada punkti) ning juurde lisada ka ühik.

Koonduva tasapinnalise jõusüsteemi analüütiline lahendamine tähendab jõukolmnurga lahendamist.
