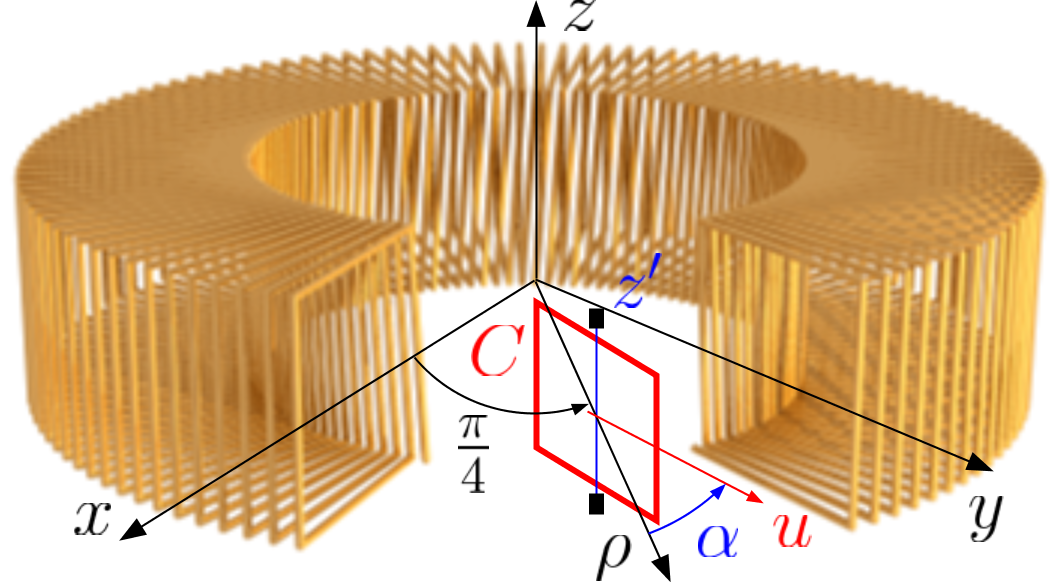

Se añade ahora un circuito cuadrado C, de 10 cm de lado, que puede girar en torno a un eje z' situado a 40 cm de z y paralelo a éste. Este circuito C tiene lados paralelos a z y perpendiculares; estos últimos son atravesados por z' en sus puntos medios. Halle, en H, el valor absoluto del coeficiente de inducción mutua entre C y es solenoide cuando . Puede utilizar el resultado: \).

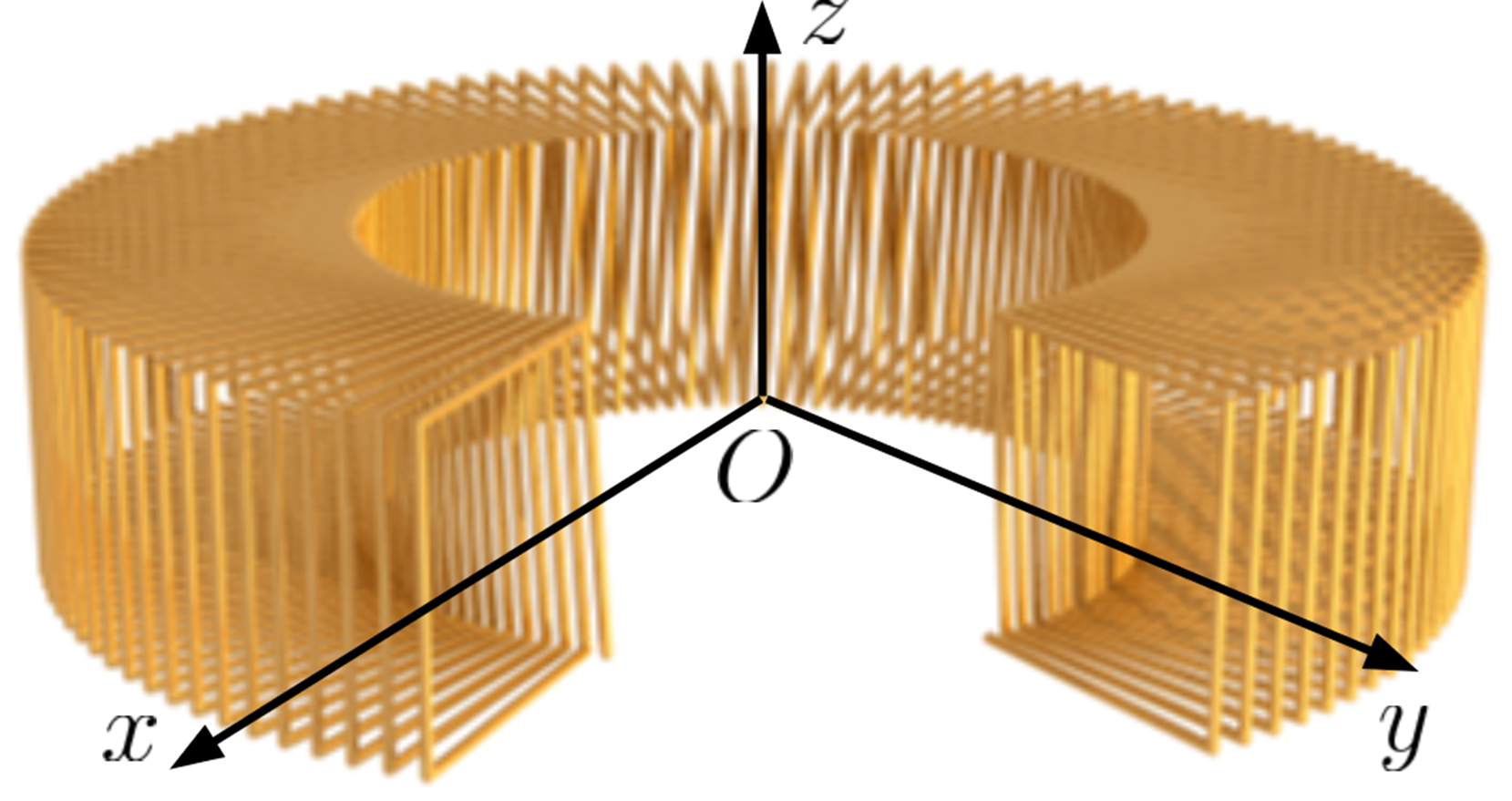

Un solenoide como el de la figura presenta una sección cuadrada de 20cm de lado y unas distancias al eje z máxima y mínima de 50 y 30 cm, respectivamente. Un bobinado de 100 vueltas se encuentra uniformemente distribuido sobre el núcleo del solenoide y lleva una corriente de A. En el interior el medio presenta una permeabilidad relativa de 100. Determine, en valor absoluto,

la intensidad magnética en el centro de la sección cuadrada, en A/m

Obtenga la potencia mecánica sobre la espira más retrasada, en W.

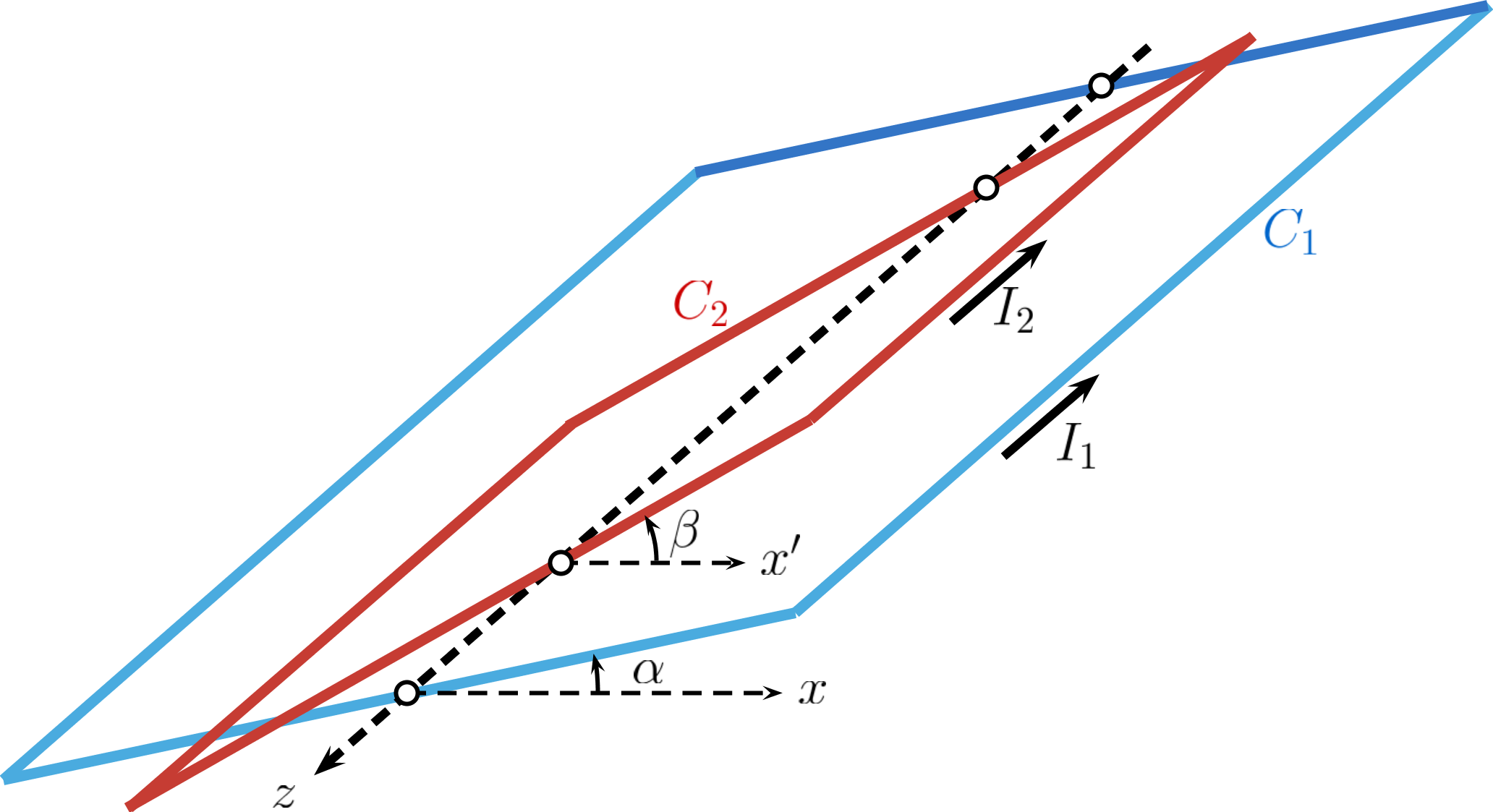

Para el embrague electromagnético visto en clase, se conocen los siguientes valores: M₀=6mH , I₁=I₂=2 A. Las dos espiras se mueven a 100 rpm y forman un ángulo de 30º.

Obtenga, en mN m, el valor absoluto del torque sobre la espira más retrasada

Se tienen dos superficies esféricas concéntricas y conductoras, de radios R₁=10 y R₂=30 cm, separadas por un dieléctrico de permitividad relativa igual a 10.

Obtenga el elemento rectangular C₁₂ de la matriz de capacidad (con su signo), en pF

Halle el elemento C₂₂ de la matriz de capacidad, en pF

Obtenga la energía suministrada a la batería en esta segunda etapa
