Dada la siguiente transformada de Laplace:

¿Qué vale n?

View this question

En el circuito de la figura se ha alcanzado el régimen permanente. En t=0 el conmutador cambia de posición. ¿Qué valor toma la intensidad que circula por la bobina en t= 3.2444 ms?

Datos:  E1 = 4.0 V;  R1 = 4.5 Ω; L = 7.3 mH

View this question

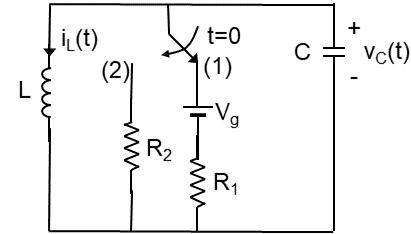

El conmutador del circuito de la figura lleva en la posición (1) el tiempo suficiente para que se haya alcanzado el régimen permanente en esa situación. En t=0 El conmutador cambia a la posición (2). ¿Qué valor tiene vC(t) en t=2us (2 micro segundos) ?

Datos: Vg = 8.8 V; R1= 3.8 kΩ ; R2= 100 Ω;  L = 1 mH; C = 1 nF

View this question

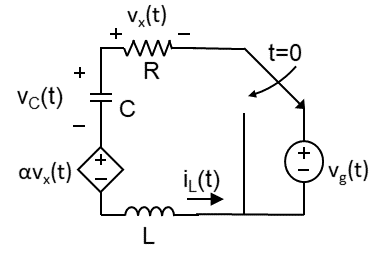

El circuito de la figura lleva mucho tiempo en la situación que se indica, en t=0 el conmutador cambia de posición. Calcular vC(0-).

Datos:  vg(t)=9.9cos(103t)  V;  L=2mH;  C=1mF;  R=3Ω;   α=0.5

View this question

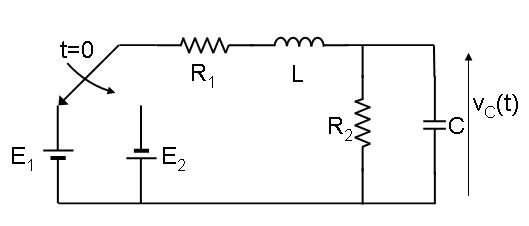

En el circuito de la figura se ha alcanzado el régimen permanente con el interruptor conectado a E1. En t=0 el interruptor cambia de posición. ¿Cuál es el valor que alcanza la tensión en el condensador cuando se llega al régimen permanente en la nueva posición?.

Datos: E1=1 V; E2=4 V; R1=6 Ω; R2=4 Ω; L=1 mH; C=6 mF

View this question

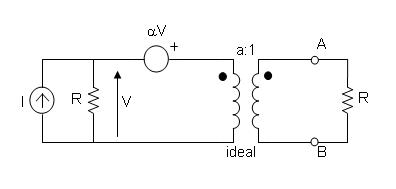

En el circuito de la figura obtener el valor de la impedancia del equivalente Thevenin que se ve a la izquierda de los puntos A-B. Expresar la impedancia en Ω con, al menos, tres cifras significativas.

Datos: a=2; alfa=2; I=1Amax; R=11Ω

View this question

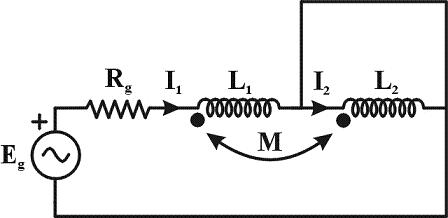

En el circuito de la figura obtener el módulo de la tensión que cae en L2 con el + en el punto.

Datos:  eg(t)=5.9cos(105t);   Rg=50Ω;  L1=0.2mH;  L2=0.5mH;  M=0.15mH

Circuito con dos bobinas acopladas magnéticamente, una de ellas cortocircuitada

View this question

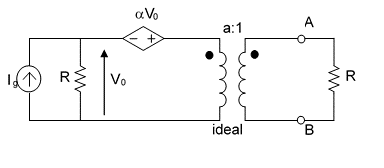

En el circuito de la figura calcular la tensión del generador equivalente Thevenin que se ve a la izquierda de los puntos A-B. Expresar el fasor E0 en Vmax con, al menos, tres cifras significativas.

Datos: a=2; alfa=2; I=5.1Amax; R=9Ω

View this question

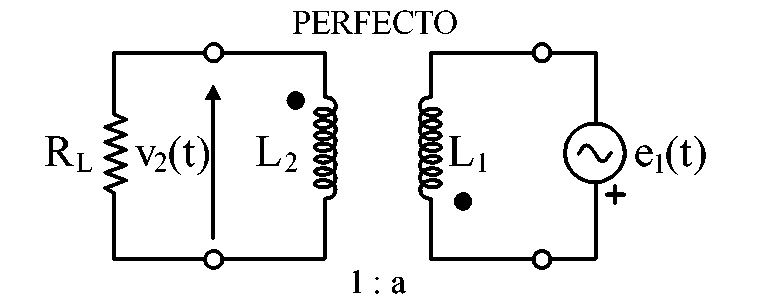

En el circuito de la figura, ¿cuánto vale la parte imaginaria de la impedancia que ve el generador de tensión?

Datos: e1(t)=9.8cos(103t) V; L1=10mH; L2=2mH; RL=5Ω

Transformador perfecto conectado a fuente de tensión y RL

View this question

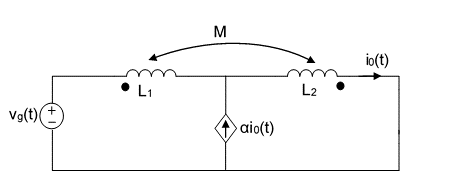

En el circuito de la figura, ¿Qué vale el módulo del fasor I0?

Datos:  vg(t)= 4.2cos(104t)  V;  L1=0.4mH;  L2=0.1mH;  k=1;  α=0.75

View this question
