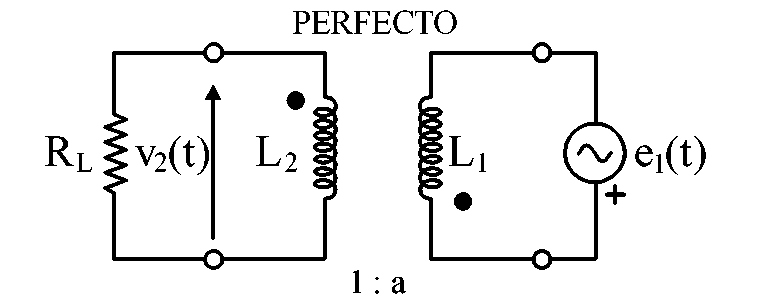

En el circuito de la figura, ¿cuánto vale la parte imaginaria de la impedancia que ve el generador de tensión?

Datos: e₁(t)=1.3cos(10³t) V; L₁=10mH; L₂=2mH; R_L=7Ω

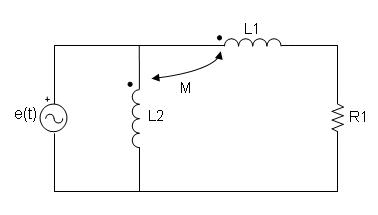

En el circuito de la figura calcular la potencia disipada en la resistencia R1. Expresar la potencia en W con, al menos, tres cifras significativas.

Datos: L1=L2=1mH; M=0.5mH; e(t)=7.4sen(10³t) (V); R1=5Ω

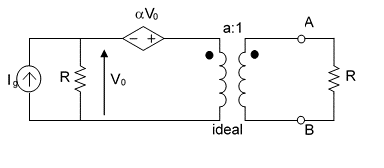

En el circuito de la figura calcular la tensión del generador equivalente Thevenin que se ve a la izquierda de los puntos A-B. Expresar el fasor E₀ en Vmax con, al menos, tres cifras significativas.

Datos: a=2; alfa=2; I=7.6Amax; R=1Ω

En el circuito de la figura obtener el módulo de la tensión que cae en L₂ con el + en el punto.

Datos:  e_g(t)=1.1cos(10⁵t);   R_g=50Ω;  L₁=0.2mH;  L₂=0.5mH;  M=0.15mH

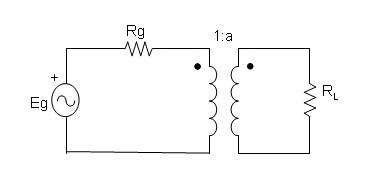

En el circuito de la figura calcular con tres cifras significativas la relación de transformación, a, para que la carga R_L reciba la máxima potencia posible. (El transformador es ideal)

Datos: Eg=10Vmax; Rg=1Ω ;RL=11Ω
