¿Qué representación vectorial de la figura es correcta?:

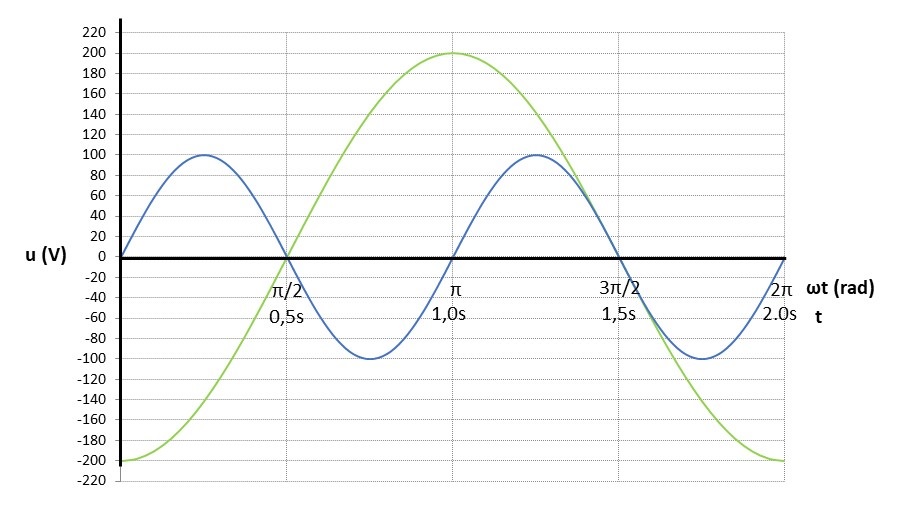

El periodo y la frecuencia de la tensión representada en azul son:
Si disponemos de 3 receptores cuyas impedancias son:
Ẑ1=10+j10
Ẑ2=5+j20
Ẑ3=0-j10
La impedancia equivalente si los receptores se conectan en serie es:
La amplitud y valor eficaz de la tensión representada en verde es:
Dado un circuito con dos receptores conectados en serie, siendo = 2+j6 y = 5-j6, la impedancia equivalente será:
En el circuito d) de la figura, suponiendo Ū=30ι0º y una impedancia total ZT de 10ι-30º, ¿cúal será el fasor de la intensidad total Ī ?

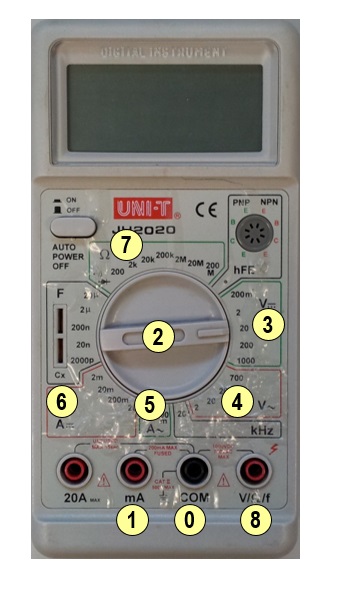

Para realizar medidas de resistencia con el polímetro de la imagen, es necesario:

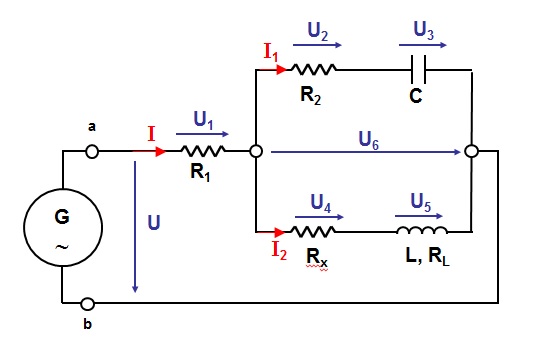

En el circuito de la figura, I1=10mA e I2=5mA. Qué valor tendrá la I total ?
El circuito de la figura tiene una frecuencia de 50 Hz. Si RL=100 Ω y L=1000mH, su impedancia será:
En el circuito de la figura, si U4=10V e I2=2000mA, qué valor tendrá la Rx?
