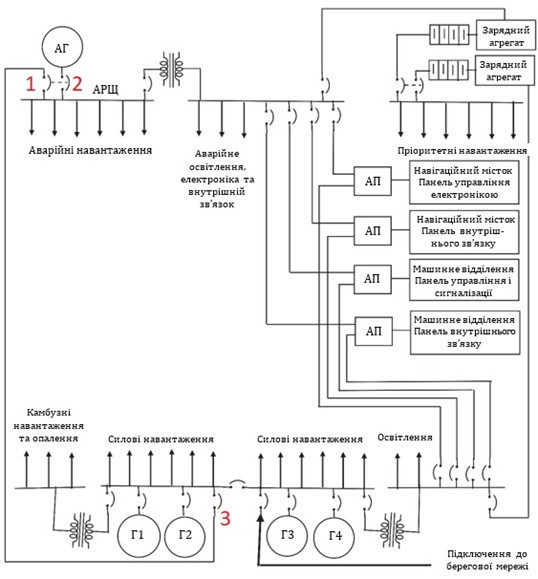

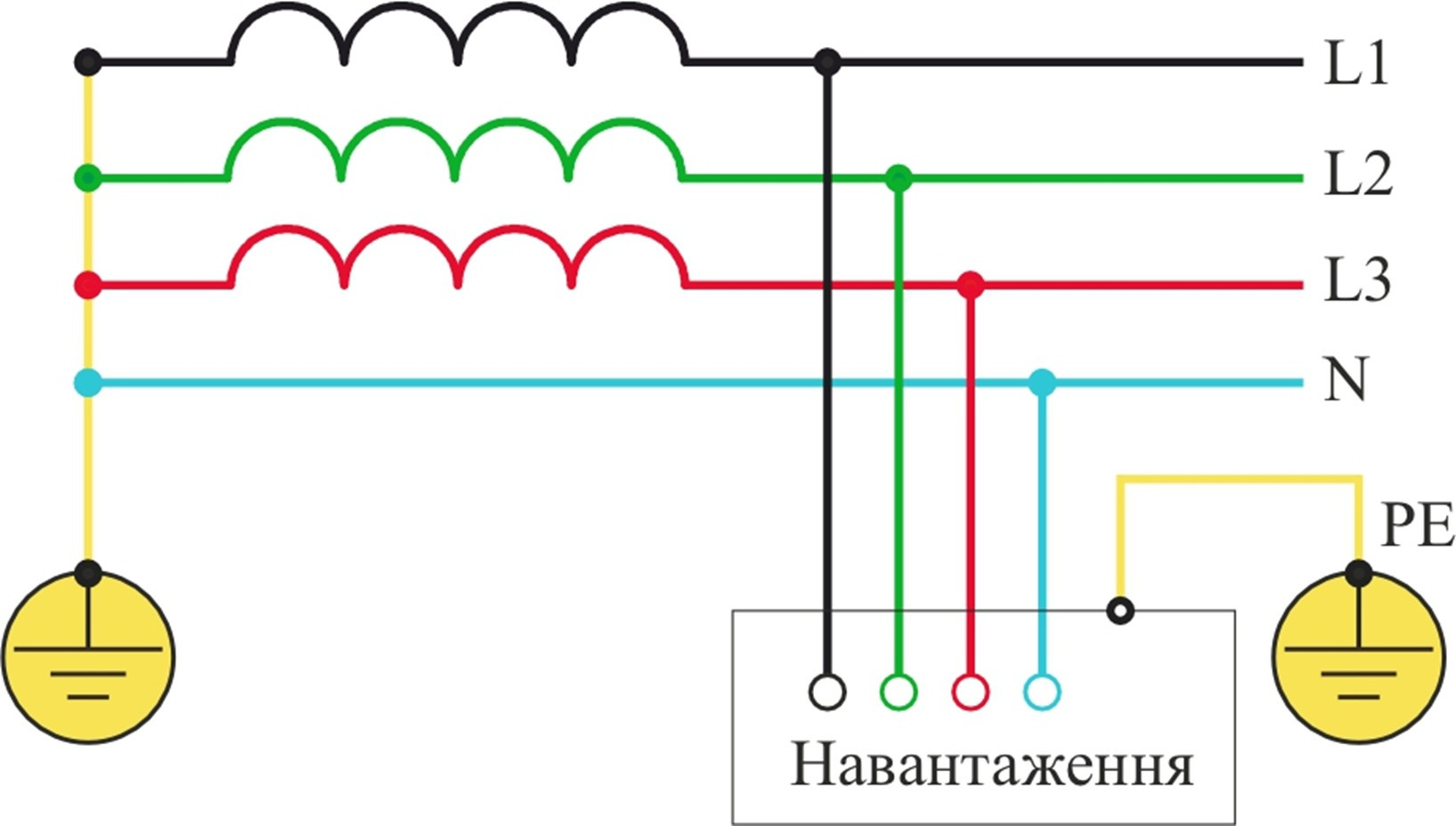

У суднових високовольтних системах найчастіше застосовується резистор заземлення нейтралі “NER” (Neutral Earth Resistor). Який буде максимальний струм в резисторі "NER" при замиканні на землю однієї з фаз генератора (6600 В, потужністю 1000 кВт, cos фі 0,8) з резистором заземлення нейтралі 500 Ом?

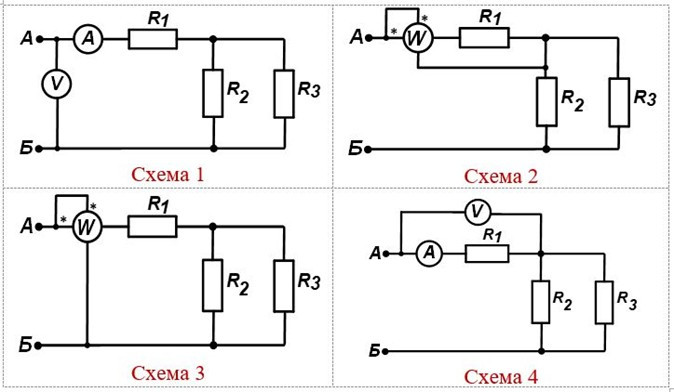

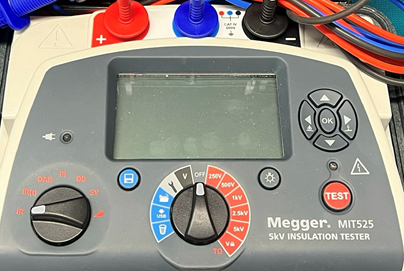

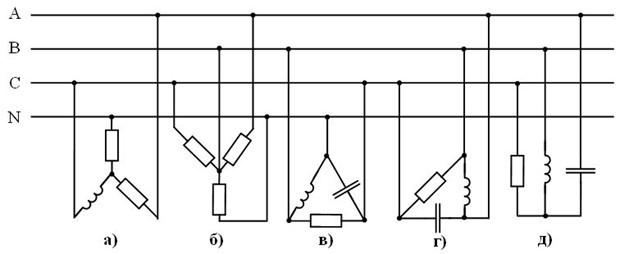

За допомогою яких схем підключення вимірювальних приладів можна зробити вимір потужності резистора R1?

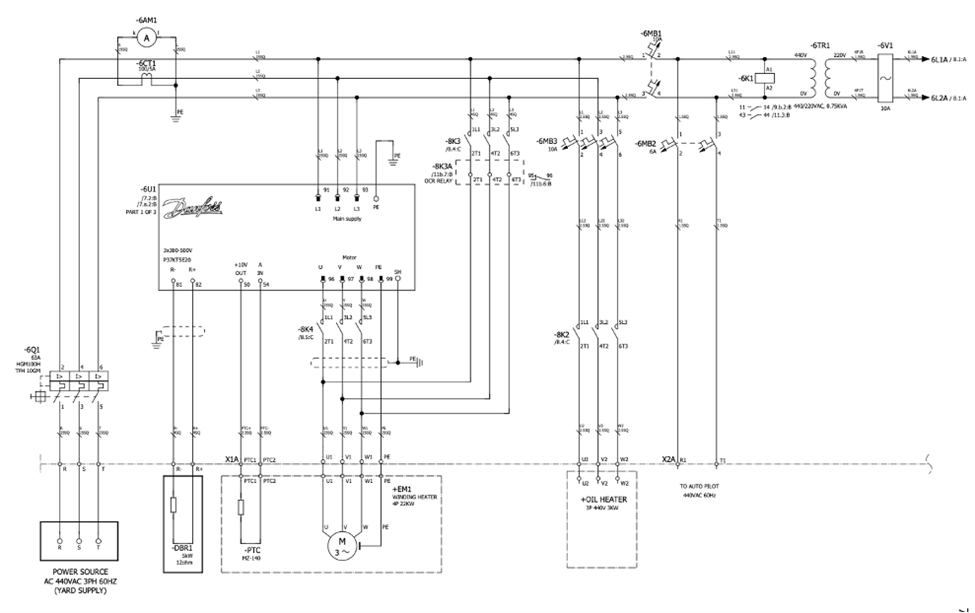

Скільки способів запуску електричного двигуна суднової стернової установки зображено на електричній схемі?

Яку логічну функцію реалізує схема на рисунку?

На рисунку представлений фрагмент принципової схеми самозбудження та регулювання напруги суднового синхронного генератору, яка працює за принципом амплітудно-фазового компаундування. Яке позиційне позначення на схемі присвоєно вимірювальному трансформатору струму?

На схемі, що представлена на рисунку, трансформатор TV2 знеструмлений, а автоматичні вимикачі QF4 та QF6 вимкнені (Open) та заземлені. Усі інші автоматичні та секційні вимикачі ввімкненні (Close). Яка дія буде наступною з точки зору дотримання заходів безпеки підчас безпечного введення в дію трансформатору TV2 після: 1. Від'єднання QF6 від заземлення, блокування ввімкнення та попереджувальні повідомлення "Не вмикати, працюють люди!" залишаються; 2. Розблокування та зняття заземлення QF4 та шинопроводів, скидання всіх реле захисту?

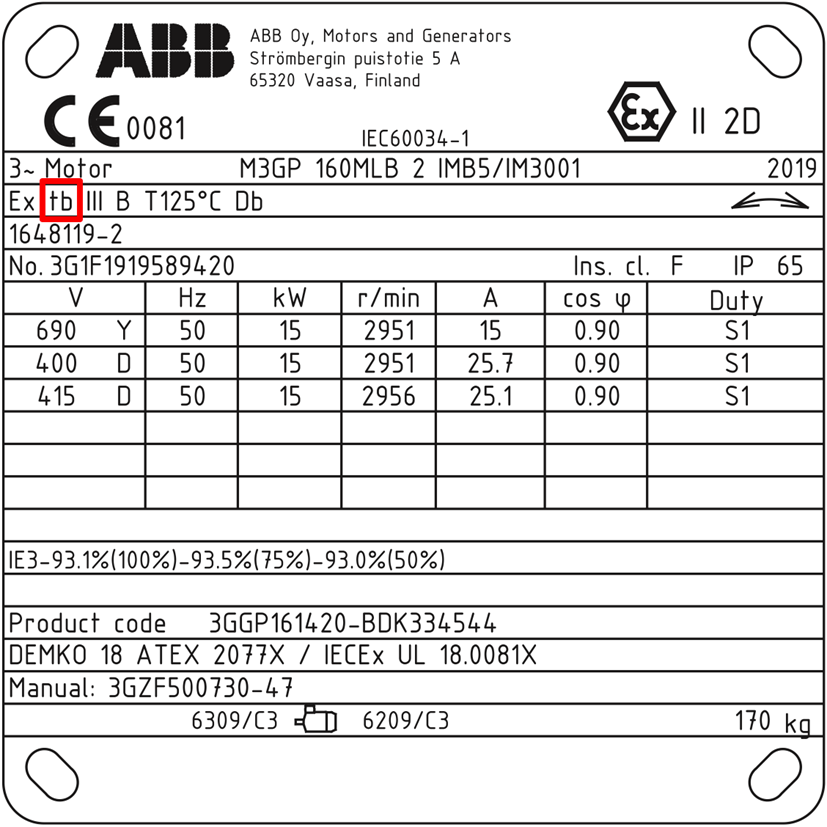

На рисунку зображено паспортні дані електродвигуна який встановлений в вибухонебезпечному приміщені. Якому типу захисту відповідає маркування “tb”?

З векторної діаграми явнополюсного синхронного генератора витікає зв'язок поміж кутами , де - кут навантаження. Між якими векторами на векторній діаграмі вказують кут навантаження ?

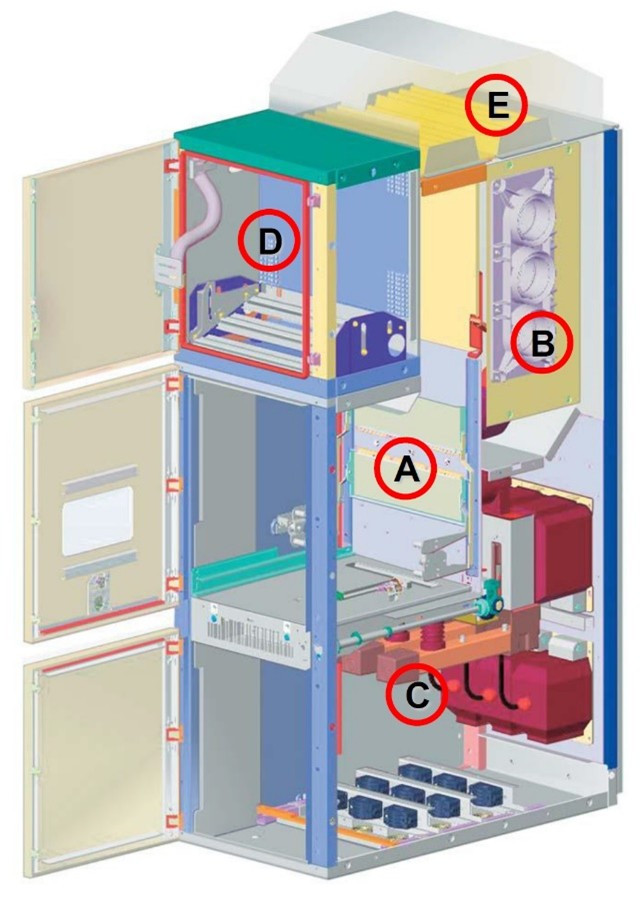

Яке обладнання розташовується у відсіку «А» секції типового високовольтного розподільчого щита, зображеного на рисунку?

Визначте, яке живлення отримує контролер котушки низької напруги автоматичного вимикача генератора за наведеною електричною схемою керування?
